Paging Uygulaması

Bu yazı, kernel’imizde paging desteğinin nasıl uygulanacağını gösterir. Önce fiziksel sayfa tablosu frame’lerini kernel için erişilebilir kılmaya yönelik farklı teknikleri inceler ve bunların ilgili avantaj ve dezavantajlarını tartışır. Ardından bir adres çevirme fonksiyonu ve yeni bir eşleme oluşturan bir fonksiyon uygular.

Bu blog GitHub üzerinde açık biçimde geliştirilmektedir. Herhangi bir sorun veya sorunuz varsa lütfen orada bir issue açın. Ayrıca sayfanın en altına yorum bırakabilirsiniz. Bu yazının eksiksiz kaynak kodu post-09 dalında bulunabilir.

🔗Giriş

Önceki yazı, paging kavramına bir giriş yaptı. Paging’i segmentasyonla karşılaştırarak gerekçelendirdi, paging’in ve sayfa tablolarının nasıl çalıştığını açıkladı ve ardından x86_64’ün 4 seviyeli sayfa tablosu tasarımını tanıttı. Bootloader’ın kernel’imiz için zaten bir sayfa tablosu hiyerarşisi kurduğunu öğrendik; bu da kernel’imizin zaten sanal adresler üzerinde çalıştığı anlamına geliyor. Bu, yasa dışı bellek erişimlerinin keyfi fiziksel belleği değiştirmek yerine page fault exception’larına neden olması nedeniyle güvenliği artırır.

Yazı, sayfa tabloları fiziksel bellekte saklandığı ve kernel’imiz zaten sanal adresler üzerinde çalıştığı için sayfa tablolarına kernel’imizden erişemediğimiz sorunuyla sona erdi. Bu yazı, sayfa tablosu frame’lerini kernel’imiz için erişilebilir kılmaya yönelik farklı yaklaşımları inceler. Her yaklaşımın avantaj ve dezavantajlarını tartışacak ve ardından kernel’imiz için bir yaklaşıma karar vereceğiz.

Yaklaşımı uygulamak için bootloader’dan desteğe ihtiyacımız olacak, bu yüzden önce onu yapılandıracağız. Ardından, sanal adresleri fiziksel adreslere çevirmek için sayfa tablosu hiyerarşisinde dolaşan bir fonksiyon uygulayacağız. Son olarak, sayfa tablolarında nasıl yeni eşlemeler oluşturacağımızı ve yeni sayfa tabloları oluşturmak için kullanılmamış bellek frame’lerini nasıl bulacağımızı öğreneceğiz.

🔗Sayfa Tablolarına Erişmek

Sayfa tablolarına kernel’imizden erişmek göründüğü kadar kolay değildir. Sorunu anlamak için, önceki yazıdaki örnek 4 seviyeli sayfa tablosu hiyerarşisine tekrar bakalım:

Buradaki önemli nokta, her sayfa girdisinin bir sonraki tablonun fiziksel adresini saklamasıdır. Bu, bu adresler için de bir çeviri çalıştırma ihtiyacını ortadan kaldırır; ki bu, performans için kötü olurdu ve kolayca bitmeyen çeviri döngülerine neden olabilirdi.

Bizim için sorun, kernel’imiz de sanal adresler üzerinde çalıştığı için fiziksel adreslere kernel’imizden doğrudan erişememizdir. Örneğin, 4 KiB adresine eriştiğimizde, seviye 4 sayfa tablosunun saklandığı 4 KiB fiziksel adresine değil, 4 KiB sanal adresine erişiriz. 4 KiB fiziksel adresine erişmek istediğimizde, bunu yalnızca ona eşlenmiş bir sanal adres aracılığıyla yapabiliriz.

Yani sayfa tablosu frame’lerine erişmek için, onlara bazı sanal sayfaları eşlememiz gerekir. Bu eşlemeleri oluşturmanın, hepsi de keyfi sayfa tablosu frame’lerine erişmemize olanak tanıyan farklı yolları vardır.

🔗Kimlik Eşleme (Identity Mapping)

Basit bir çözüm, tüm sayfa tablolarını kimlik eşlemektir (identity map):

Bu örnekte, çeşitli kimlik eşlenmiş sayfa tablosu frame’leri görüyoruz. Bu sayede, sayfa tablolarının fiziksel adresleri aynı zamanda geçerli sanal adreslerdir; böylece CR3 register’ından başlayarak tüm seviyelerdeki sayfa tablolarına kolayca erişebiliriz.

Ancak bu, sanal adres alanını dağınık hale getirir ve daha büyük boyutlu sürekli bellek bölgeleri bulmayı zorlaştırır. Örneğin, yukarıdaki grafikte, örneğin bir dosyayı belleğe eşlemek için 1000 KiB boyutunda bir sanal bellek bölgesi oluşturmak istediğimizi hayal edin. Bölgeye 28 KiB’ta başlayamayız, çünkü 1004 KiB’taki zaten eşlenmiş sayfayla çakışırdı. Bu yüzden, yeterince büyük bir eşlenmemiş alan bulana kadar daha ileriye bakmamız gerekir; örneğin 1008 KiB’ta. Bu, segmentasyondaki gibi benzer bir parçalanma sorunudur.

Aynı şekilde, yeni sayfa tabloları oluşturmayı çok daha zorlaştırır; çünkü karşılık gelen sayfaları zaten kullanımda olmayan fiziksel frame’ler bulmamız gerekir. Örneğin, belleğe eşlenmiş dosyamız için 1008 KiB’ta başlayan sanal 1000 KiB’lık bellek bölgesini ayırdığımızı varsayalım. Artık 1000 KiB ile 2008 KiB arasında fiziksel adrese sahip hiçbir frame’i kullanamayız, çünkü onu kimlik eşleyemeyiz.

🔗Sabit Bir Ofsette Eşleme

Sanal adres alanını dağınık hale getirme sorunundan kaçınmak için, sayfa tablosu eşlemeleri için ayrı bir bellek bölgesi kullanabiliriz. Yani sayfa tablosu frame’lerini kimlik eşlemek yerine, onları sanal adres alanında sabit bir ofsette eşleriz. Örneğin, ofset 10 TiB olabilir:

10 TiB..(10 TiB + fiziksel bellek boyutu) aralığındaki sanal belleği yalnızca sayfa tablosu eşlemeleri için kullanarak, kimlik eşlemesinin çakışma sorunlarından kaçınırız. Sanal adres alanının böylesine büyük bir bölgesini ayırmak, yalnızca sanal adres alanı fiziksel bellek boyutundan çok daha büyükse mümkündür. Bu, 48-bit adres alanı 256 TiB büyüklüğünde olduğu için x86_64’te bir sorun değildir.

Bu yaklaşımın hâlâ, yeni bir sayfa tablosu oluşturduğumuzda yeni bir eşleme oluşturmamız gerekmesi dezavantajı vardır. Ayrıca, diğer adres alanlarının sayfa tablolarına erişmeye izin vermez; ki bu, yeni bir süreç oluştururken yararlı olurdu.

🔗Tüm Fiziksel Belleği Eşleme

Bu sorunları, yalnızca sayfa tablosu frame’lerini değil, tüm fiziksel belleği eşleyerek çözebiliriz:

Bu yaklaşım, kernel’imizin diğer adres alanlarının sayfa tablosu frame’leri dahil keyfi fiziksel belleğe erişmesine olanak tanır. Ayrılan sanal bellek aralığı öncekiyle aynı boyuttadır; tek fark artık eşlenmemiş sayfalar içermemesidir.

Bu yaklaşımın dezavantajı, fiziksel belleğin eşlemesini saklamak için ek sayfa tablolarına ihtiyaç duyulmasıdır. Bu sayfa tablolarının bir yerde saklanması gerekir, bu yüzden fiziksel belleğin bir kısmını kullanırlar; bu da az miktarda belleğe sahip cihazlarda bir sorun olabilir.

Ancak x86_64’te, eşleme için varsayılan 4 KiB sayfalar yerine 2 MiB boyutlu huge page’ler kullanabiliriz. Bu sayede, 32 GiB fiziksel belleği eşlemek sayfa tabloları için yalnızca 132 KiB gerektirir; çünkü yalnızca bir seviye 3 tablosu ve 32 seviye 2 tablosu gereklidir. Huge page’ler ayrıca translation lookaside buffer’da (TLB) daha az girdi kullandıkları için önbellek açısından da daha verimlidir.

🔗Geçici Eşleme

Çok az miktarda fiziksel belleğe sahip cihazlar için, sayfa tablosu frame’lerini yalnızca onlara erişmemiz gerektiğinde geçici olarak eşleyebiliriz. Geçici eşlemeleri oluşturabilmek için, yalnızca tek bir kimlik eşlenmiş seviye 1 tablosuna ihtiyacımız var:

Bu grafikteki seviye 1 tablosu, sanal adres alanının ilk 2 MiB’ını kontrol eder. Bunun nedeni, CR3 register’ından başlayıp seviye 4, seviye 3 ve seviye 2 sayfa tablolarındaki 0. girdiyi takip ederek ona ulaşılabilmesidir. 8 indeksli girdi, 32 KiB adresindeki sanal sayfayı 32 KiB adresindeki fiziksel frame’e eşler ve böylece seviye 1 tablosunun kendisini kimlik eşler. Grafik, bu kimlik eşlemesini 32 KiB’taki yatay okla gösterir.

Kimlik eşlenmiş seviye 1 tablosuna yazarak, kernel’imiz en fazla 511 geçici eşleme oluşturabilir (512 eksi kimlik eşlemesi için gereken girdi). Yukarıdaki örnekte, kernel iki geçici eşleme oluşturdu:

• Seviye 1 tablosunun 0. girdisini 24 KiB adresindeki frame’e eşleyerek, 0 KiB’taki sanal sayfanın seviye 2 sayfa tablosunun fiziksel frame’ine geçici bir eşlemesini oluşturdu; kesik çizgili okla gösterilmiştir.
• Seviye 1 tablosunun 9. girdisini 4 KiB adresindeki frame’e eşleyerek, 36 KiB’taki sanal sayfanın seviye 4 sayfa tablosunun fiziksel frame’ine geçici bir eşlemesini oluşturdu; kesik çizgili okla gösterilmiştir.

Artık kernel, 0 KiB sayfasına yazarak seviye 2 sayfa tablosuna ve 36 KiB sayfasına yazarak seviye 4 sayfa tablosuna erişebilir.

Geçici eşlemelerle keyfi bir sayfa tablosu frame’ine erişme süreci şöyle olurdu:

• Kimlik eşlenmiş seviye 1 tablosunda boş bir girdi ara.
• O girdiyi, erişmek istediğimiz sayfa tablosunun fiziksel frame’ine eşle.
• Hedef frame’e, girdiye eşlenen sanal sayfa aracılığıyla eriş.
• Girdiyi tekrar kullanılmamış olarak ayarla ve böylece geçici eşlemeyi tekrar kaldır.

Bu yaklaşım, eşlemeleri oluşturmak için aynı 512 sanal sayfayı yeniden kullanır ve bu yüzden yalnızca 4 KiB fiziksel bellek gerektirir. Dezavantajı, biraz zahmetli olmasıdır; özellikle yeni bir eşleme birden çok tablo seviyesinde değişiklik gerektirebileceği için, bu da yukarıdaki süreci birden çok kez tekrarlamamız gerekeceği anlamına gelir.

🔗Özyinelemeli Sayfa Tabloları

Hiç ek sayfa tablosu gerektirmeyen bir başka ilginç yaklaşım, sayfa tablosunu özyinelemeli (recursive) olarak eşlemektir. Bu yaklaşımın arkasındaki fikir, seviye 4 sayfa tablosundan bir girdiyi seviye 4 tablosunun kendisine eşlemektir. Bunu yaparak, sanal adres alanının bir kısmını etkili bir şekilde ayırırız ve mevcut ve gelecekteki tüm sayfa tablosu frame’lerini o alana eşleriz.

Tüm bunların nasıl çalıştığını anlamak için bir örnek üzerinden gidelim:

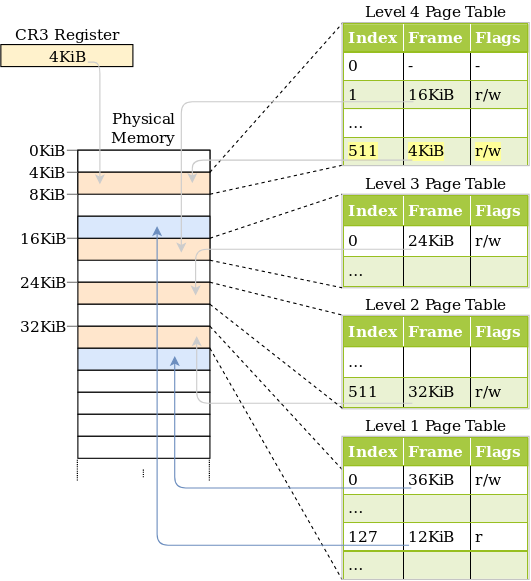

Bu yazının başındaki örnekten tek fark, seviye 4 tablosundaki 511 indeksindeki ek girdidir; bu girdi, seviye 4 tablosunun kendi frame’i olan 4 KiB fiziksel frame’ine eşlenmiştir.

CPU bir çeviride bu girdiyi takip ettiğinde, bir seviye 3 tablosuna değil, yine aynı seviye 4 tablosuna ulaşır. Bu, kendini çağıran özyinelemeli bir fonksiyona benzer, bu yüzden bu tabloya özyinelemeli sayfa tablosu (recursive page table) denir. Önemli olan, CPU’nun seviye 4 tablosundaki her girdinin bir seviye 3 tablosuna işaret ettiğini varsaymasıdır, bu yüzden artık seviye 4 tablosunu bir seviye 3 tablosu olarak ele alır. Bu işe yarar, çünkü x86_64’te tüm seviyelerdeki tablolar tam olarak aynı düzene sahiptir.

Gerçek çeviriye başlamadan önce özyinelemeli girdiyi bir veya birden çok kez takip ederek, CPU’nun dolaştığı seviye sayısını etkili bir şekilde kısaltabiliriz. Örneğin, özyinelemeli girdiyi bir kez takip edip ardından seviye 3 tablosuna geçersek, CPU seviye 3 tablosunun bir seviye 2 tablosu olduğunu düşünür. Daha ileri gidildiğinde, seviye 2 tablosunu bir seviye 1 tablosu ve seviye 1 tablosunu eşlenmiş frame olarak ele alır. Bu, artık seviye 1 sayfa tablosunu okuyup yazabileceğimiz anlamına gelir; çünkü CPU onun eşlenmiş frame olduğunu düşünür. Aşağıdaki grafik beş çeviri adımını gösterir:

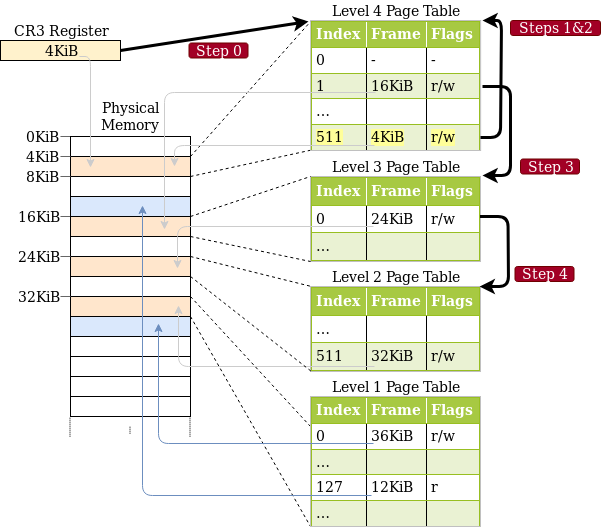

Benzer şekilde, dolaşılan seviye sayısını ikiye düşürmek için çeviriye başlamadan önce özyinelemeli girdiyi iki kez takip edebiliriz:

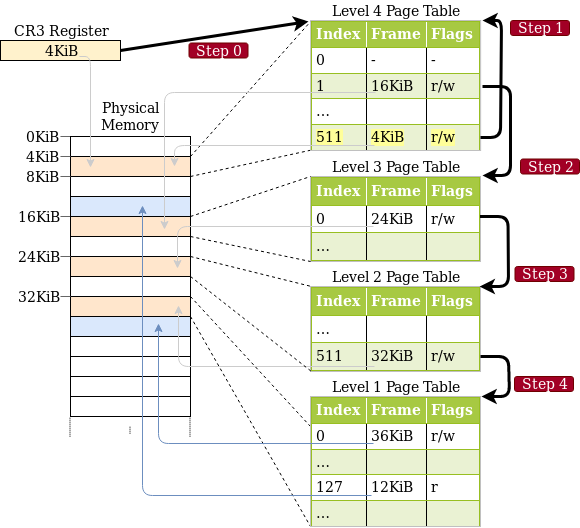

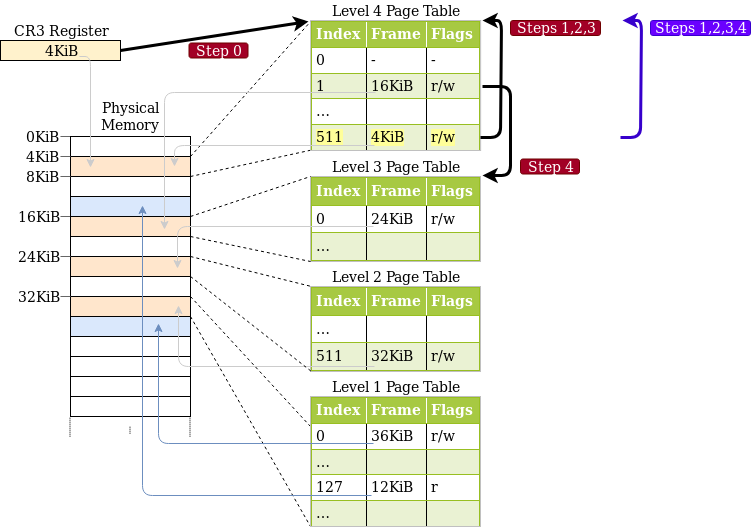

Adım adım gidelim: İlk olarak, CPU seviye 4 tablosundaki özyinelemeli girdiyi takip eder ve bir seviye 3 tablosuna ulaştığını düşünür. Ardından özyinelemeli girdiyi tekrar takip eder ve bir seviye 2 tablosuna ulaştığını düşünür. Ama gerçekte hâlâ seviye 4 tablosundadır. CPU şimdi farklı bir girdiyi takip ettiğinde, bir seviye 3 tablosuna iner, ancak zaten bir seviye 1 tablosunda olduğunu düşünür. Yani sonraki girdi bir seviye 2 tablosuna işaret ederken, CPU onun eşlenmiş frame’e işaret ettiğini düşünür; bu da seviye 2 tablosunu okuyup yazmamıza olanak tanır.

Seviye 3 ve 4 tablolarına erişim aynı şekilde çalışır. Seviye 3 tablosuna erişmek için, özyinelemeli girdiyi üç kez takip ederiz ve CPU’yu zaten bir seviye 1 tablosunda olduğunu düşünmesi için kandırırız. Ardından başka bir girdiyi takip eder ve CPU’nun eşlenmiş frame olarak ele aldığı bir seviye 3 tablosuna ulaşırız. Seviye 4 tablosunun kendisine erişmek için, CPU seviye 4 tablosunun kendisini eşlenmiş frame olarak ele alana kadar özyinelemeli girdiyi yalnızca dört kez takip ederiz (aşağıdaki grafikte mavi renkte).

Bu kavramı kafanızda oturtmak biraz zaman alabilir, ama pratikte oldukça iyi çalışır.

Aşağıdaki bölümde, özyinelemeli girdiyi bir veya birden çok kez takip etmek için sanal adreslerin nasıl oluşturulacağını açıklıyoruz. Uygulamamız için özyinelemeli paging kullanmayacağız, bu yüzden yazıya devam etmek için onu okumanıza gerek yok. İlginizi çekiyorsa, genişletmek için yalnızca _“Adres Hesaplama”_ya tıklayın.

// karşılık gelen sayfa tablolarına erişmek istediğiniz sanal adres
let addr: usize = […];

let r = 0o777; // özyinelemeli indeks
let sign = 0o177777 << 48; // işaret genişletme

// çevirmek istediğimiz adresin sayfa tablosu indekslerini al
let l4_idx = (addr >> 39) & 0o777; // seviye 4 indeksi
let l3_idx = (addr >> 30) & 0o777; // seviye 3 indeksi
let l2_idx = (addr >> 21) & 0o777; // seviye 2 indeksi
let l1_idx = (addr >> 12) & 0o777; // seviye 1 indeksi
let page_offset = addr & 0o7777;

// tablo adreslerini hesapla
let level_4_table_addr =
    sign | (r << 39) | (r << 30) | (r << 21) | (r << 12);
let level_3_table_addr =
    sign | (r << 39) | (r << 30) | (r << 21) | (l4_idx << 12);
let level_2_table_addr =
    sign | (r << 39) | (r << 30) | (l4_idx << 21) | (l3_idx << 12);
let level_1_table_addr =
    sign | (r << 39) | (l4_idx << 30) | (l3_idx << 21) | (l2_idx << 12);

// src/memory.rs içinde

use x86_64::structures::paging::{Mapper, Page, PageTable, RecursivePageTable};
use x86_64::{VirtAddr, PhysAddr};

/// Seviye 4 adresinden bir RecursivePageTable örneği oluşturur.
let level_4_table_addr = […];
let level_4_table_ptr = level_4_table_addr as *mut PageTable;
let recursive_page_table = unsafe {
    let level_4_table = &mut *level_4_table_ptr;
    RecursivePageTable::new(level_4_table).unwrap();
}


/// Verilen sanal adres için fiziksel adresi al
let addr: u64 = […]
let addr = VirtAddr::new(addr);
let page: Page = Page::containing_address(addr);

// çeviriyi gerçekleştir
let frame = recursive_page_table.translate_page(page);
frame.map(|frame| frame.start_address() + u64::from(addr.page_offset()))

Özyinelemeli Paging, bir sayfa tablosundaki tek bir eşlemenin ne kadar güçlü olabileceğini gösteren ilginç bir tekniktir. Uygulaması nispeten kolaydır ve yalnızca minimal miktarda kurulum gerektirir (yalnızca tek bir özyinelemeli girdi), bu yüzden paging ile ilk deneyler için iyi bir seçimdir.

Ancak bazı dezavantajları da vardır:

• Büyük miktarda sanal bellek işgal eder (512 GiB). Bu, büyük 48-bit adres alanında büyük bir sorun değildir, ancak optimal olmayan önbellek davranışına yol açabilir.
• Yalnızca şu anda aktif olan adres alanına kolayca erişmeye izin verir. Diğer adres alanlarına erişim, özyinelemeli girdiyi değiştirerek hâlâ mümkündür, ancak geri geçiş için geçici bir eşleme gereklidir. Bunu nasıl yapacağımızı (güncel olmayan) Remap The Kernel yazısında anlattık.
• x86’nın sayfa tablosu biçimine büyük ölçüde dayanır ve diğer mimarilerde çalışmayabilir.

🔗Bootloader Desteği

Tüm bu yaklaşımlar, kurulumları için sayfa tablosu değişiklikleri gerektirir. Örneğin, fiziksel bellek için eşlemeler oluşturulması veya seviye 4 tablosunun bir girdisinin özyinelemeli olarak eşlenmesi gerekir. Sorun, sayfa tablolarına erişmenin mevcut bir yolu olmadan bu gerekli eşlemeleri oluşturamamamızdır.

Bu, kernel’imizin üzerinde çalıştığı sayfa tablolarını oluşturan bootloader’ın yardımına ihtiyacımız olduğu anlamına gelir. Bootloader’ın sayfa tablolarına erişimi vardır, bu yüzden ihtiyaç duyduğumuz herhangi bir eşlemeyi oluşturabilir. Mevcut uygulamasında, bootloader crate’i yukarıdaki yaklaşımlardan ikisi için, cargo özellikleri (features) aracılığıyla kontrol edilen destek sağlar:

• map_physical_memory özelliği, tüm fiziksel belleği sanal adres alanında bir yere eşler. Böylece kernel tüm fiziksel belleğe erişebilir ve Tüm Fiziksel Belleği Eşleme yaklaşımını izleyebilir.
• recursive_page_table özelliğiyle, bootloader seviye 4 sayfa tablosunun bir girdisini özyinelemeli olarak eşler. Bu, kernel’in sayfa tablolarına Özyinelemeli Sayfa Tabloları bölümünde açıklandığı gibi erişmesine olanak tanır.

Kernel’imiz için ilk yaklaşımı seçiyoruz, çünkü basit, platformdan bağımsız ve daha güçlü (sayfa tablosu olmayan frame’lere de erişime izin verir). Gereken bootloader desteğini etkinleştirmek için, bootloader bağımlılığımıza map_physical_memory özelliğini ekliyoruz:

[dependencies]
bootloader = { version = "0.9", features = ["map_physical_memory"]}

Bu özellik etkinken, bootloader tüm fiziksel belleği kullanılmayan bir sanal adres aralığına eşler. Sanal adres aralığını kernel’imize bildirmek için, bootloader bir önyükleme bilgisi (boot information) yapısı geçirir.

🔗Önyükleme Bilgisi (Boot Information)

bootloader crate’i, kernel’imize geçirdiği tüm bilgileri içeren bir BootInfo struct’ı tanımlar. Struct hâlâ erken bir aşamadadır, bu yüzden gelecekteki semver uyumsuz bootloader sürümlerine güncellerken bazı bozulmalar bekleyin. map_physical_memory özelliği etkinken, şu anda iki alanı vardır: memory_map ve physical_memory_offset:

• memory_map alanı, kullanılabilir fiziksel belleğe genel bir bakış içerir. Bu, kernel’imize sistemde ne kadar fiziksel bellek bulunduğunu ve hangi bellek bölgelerinin VGA donanımı gibi cihazlar için ayrıldığını söyler. Bellek haritası BIOS veya UEFI firmware’inden sorgulanabilir, ancak yalnızca önyükleme sürecinin çok erken aşamasında. Bu nedenle, bootloader tarafından sağlanmalıdır; çünkü kernel’in onu daha sonra alma yolu yoktur. Bellek haritasına bu yazının ilerleyen kısımlarında ihtiyaç duyacağız.
• physical_memory_offset, bize fiziksel bellek eşlemesinin sanal başlangıç adresini söyler. Bu ofseti bir fiziksel adrese ekleyerek, karşılık gelen sanal adresi elde ederiz. Bu, kernel’imizden keyfi fiziksel belleğe erişmemize olanak tanır.
• Bu fiziksel bellek ofseti, Cargo.toml’a bir [package.metadata.bootloader] tablosu ekleyip physical-memory-offset = "0x0000f00000000000" (veya başka herhangi bir değer) alanını ayarlayarak özelleştirilebilir. Ancak, bootloader’ın ofsetin ötesindeki alanla, yani daha önce başka erken fiziksel adreslere eşlemiş olabileceği alanlarla çakışmaya başlayan fiziksel adres değerleriyle karşılaşırsa panic yapabileceğini unutmayın. Yani genel olarak değer ne kadar yüksek olursa (> 1 TiB) o kadar iyidir.

Bootloader, BootInfo struct’ını kernel’imize, _start fonksiyonumuza bir &'static BootInfo argümanı biçiminde geçirir. Bu argümanı henüz fonksiyonumuzda bildirmedik, bu yüzden onu ekleyelim:

// src/main.rs içinde

use bootloader::BootInfo;

#[unsafe(no_mangle)]
pub extern "C" fn _start(boot_info: &'static BootInfo) -> ! { // yeni argüman
    […]
}

Bu argümanı daha önce dışarıda bırakmak bir sorun değildi, çünkü x86_64 çağırma kuralı ilk argümanı bir CPU register’ında geçirir. Böylece, bildirilmediğinde argüman yalnızca yok sayılır. Ancak, yanlışlıkla yanlış bir argüman tipi kullansaydık bu bir sorun olurdu; çünkü derleyici giriş noktası fonksiyonumuzun doğru tip imzasını bilmez.

🔗entry_point Makrosu

_start fonksiyonumuz bootloader’dan harici olarak çağrıldığından, fonksiyon imzamızın hiçbir kontrolü yapılmaz. Bu, hiçbir derleme hatası olmadan onun keyfi argümanlar almasına izin verebileceğimiz, ancak çalışma zamanında başarısız olacağı veya tanımsız davranışa neden olacağı anlamına gelir.

Giriş noktası fonksiyonunun her zaman bootloader’ın beklediği doğru imzaya sahip olduğundan emin olmak için, bootloader crate’i bir Rust fonksiyonunu giriş noktası olarak tanımlamanın tip denetimli bir yolunu sağlayan bir entry_point makrosu sunar. Giriş noktası fonksiyonumuzu bu makroyu kullanacak şekilde yeniden yazalım:

// src/main.rs içinde

use bootloader::{BootInfo, entry_point};

entry_point!(kernel_main);

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    […]
}

Giriş noktamız için artık extern "C" veya no_mangle kullanmamıza gerek yok; çünkü makro gerçek alt seviye _start giriş noktasını bizim için tanımlar. kernel_main fonksiyonu artık tamamen normal bir Rust fonksiyonudur, bu yüzden onun için keyfi bir ad seçebiliriz. Önemli olan, tip denetimli olmasıdır; böylece yanlış bir fonksiyon imzası kullandığımızda, örneğin bir argüman ekleyerek veya argüman tipini değiştirerek, bir derleme hatası oluşur.

Aynı değişikliği lib.rs’imizde de yapalım:

// src/lib.rs içinde

#[cfg(test)]
use bootloader::{entry_point, BootInfo};

#[cfg(test)]
entry_point!(test_kernel_main);

/// `cargo test` için giriş noktası
#[cfg(test)]
fn test_kernel_main(_boot_info: &'static BootInfo) -> ! {
    // önceki gibi
    init();
    test_main();
    hlt_loop();
}

Giriş noktası yalnızca test modunda kullanıldığından, tüm öğelere #[cfg(test)] özniteliğini ekliyoruz. Test giriş noktamıza, main.rs’imizin kernel_main’i ile karışıklığı önlemek için belirgin test_kernel_main adını veriyoruz. BootInfo parametresini şimdilik kullanmıyoruz, bu yüzden kullanılmayan değişken uyarısını susturmak için parametre adının önüne bir _ koyuyoruz.

🔗Uygulama

Artık fiziksel belleğe erişimimiz olduğuna göre, nihayet sayfa tablosu kodumuzu uygulamaya başlayabiliriz. İlk olarak, kernel’imizin üzerinde çalıştığı şu anda aktif olan sayfa tablolarına bir göz atacağız. İkinci adımda, verilen bir sanal adresin eşlendiği fiziksel adresi döndüren bir çeviri fonksiyonu oluşturacağız. Son adım olarak, yeni bir eşleme oluşturmak için sayfa tablolarını değiştirmeyi deneyeceğiz.

Başlamadan önce, kodumuz için yeni bir memory modülü oluşturuyoruz:

// src/lib.rs içinde

pub mod memory;

Modül için, boş bir src/memory.rs dosyası oluşturuyoruz.

🔗Sayfa Tablolarına Erişmek

Önceki yazının sonunda, kernel’imizin üzerinde çalıştığı sayfa tablolarına bir göz atmaya çalıştık, ancak CR3 register’ının işaret ettiği fiziksel frame’e erişemediğimiz için başarısız olduk. Aktif seviye 4 sayfa tablosuna bir referans döndüren bir active_level_4_table fonksiyonu oluşturarak artık oradan devam edebiliriz:

// src/memory.rs içinde

use x86_64::{
    structures::paging::PageTable,
    VirtAddr,
};

/// Aktif seviye 4 tablosuna değiştirilebilir bir referans döndürür.
///
/// Bu fonksiyon unsafe'tir, çünkü çağıranın tüm fiziksel belleğin geçirilen
/// `physical_memory_offset`'te sanal belleğe eşlendiğini garanti etmesi
/// gerekir. Ayrıca, `&mut` referansları takma adlamaktan (aliasing) kaçınmak
/// için bu fonksiyon yalnızca bir kez çağrılmalıdır (takma adlama tanımsız
/// davranıştır).
pub unsafe fn active_level_4_table(physical_memory_offset: VirtAddr)
    -> &'static mut PageTable
{
    use x86_64::registers::control::Cr3;

    let (level_4_table_frame, _) = Cr3::read();

    let phys = level_4_table_frame.start_address();
    let virt = physical_memory_offset + phys.as_u64();
    let page_table_ptr: *mut PageTable = virt.as_mut_ptr();

    unsafe { &mut *page_table_ptr }
}

İlk olarak, aktif seviye 4 tablosunun fiziksel frame’ini CR3 register’ından okuyoruz. Ardından onun fiziksel başlangıç adresini alıyor, bir u64’e dönüştürüyor ve sayfa tablosu frame’inin eşlendiği sanal adresi elde etmek için physical_memory_offset’e ekliyoruz. Son olarak, sanal adresi as_mut_ptr metodu aracılığıyla bir *mut PageTable ham işaretçisine dönüştürüyor ve ardından ondan unsafe bir şekilde bir &mut PageTable referansı oluşturuyoruz. Bu yazının ilerleyen kısmında sayfa tablolarını değiştireceğimiz için bir & referansı yerine bir &mut referansı oluşturuyoruz.

Artık bu fonksiyonu seviye 4 tablosunun girdilerini yazdırmak için kullanabiliriz:

// src/main.rs içinde

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    use blog_os::memory::active_level_4_table;
    use x86_64::VirtAddr;

    println!("Hello World{}", "!");
    blog_os::init();

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);
    let l4_table = unsafe { active_level_4_table(phys_mem_offset) };

    for (i, entry) in l4_table.iter().enumerate() {
        if !entry.is_unused() {
            println!("L4 Entry {}: {:?}", i, entry);
        }
    }

    // önceki gibi
    #[cfg(test)]
    test_main();

    println!("It did not crash!");
    blog_os::hlt_loop();
}

İlk olarak, BootInfo struct’ının physical_memory_offset’ini bir VirtAddr’e dönüştürüyor ve onu active_level_4_table fonksiyonuna geçiriyoruz. Ardından, sayfa tablosu girdileri üzerinde iterasyon yapmak için iter fonksiyonunu ve her elemana ek olarak bir i indeksi eklemek için enumerate kombinatörünü kullanıyoruz. Yalnızca boş olmayan girdileri yazdırıyoruz, çünkü 512 girdinin hepsi ekrana sığmazdı.

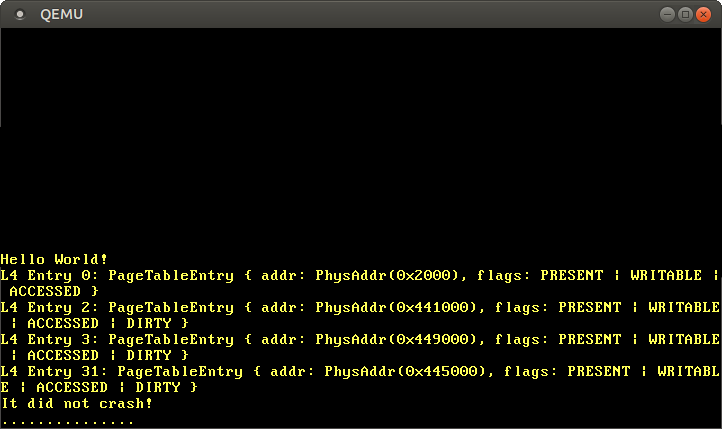

Onu çalıştırdığımızda, aşağıdaki çıktıyı görüyoruz:

Hepsi farklı seviye 3 tablolarına eşlenen çeşitli boş olmayan girdiler olduğunu görüyoruz. Bu kadar çok bölge var, çünkü kernel kodu, kernel stack’i, fiziksel bellek eşlemesi ve önyükleme bilgisinin hepsi ayrı bellek alanları kullanır.

Sayfa tablolarında daha ileri dolaşmak ve bir seviye 3 tablosuna bakmak için, bir girdinin eşlenmiş frame’ini alıp onu tekrar bir sanal adrese dönüştürebiliriz:

// src/main.rs'teki `for` döngüsünde

use x86_64::structures::paging::PageTable;

if !entry.is_unused() {
    println!("L4 Entry {}: {:?}", i, entry);

    // girdiden fiziksel adresi al ve onu dönüştür
    let phys = entry.frame().unwrap().start_address();
    let virt = phys.as_u64() + boot_info.physical_memory_offset;
    let ptr = VirtAddr::new(virt).as_mut_ptr();
    let l3_table: &PageTable = unsafe { &*ptr };

    // seviye 3 tablosunun boş olmayan girdilerini yazdır
    for (i, entry) in l3_table.iter().enumerate() {
        if !entry.is_unused() {
            println!("  L3 Entry {}: {:?}", i, entry);
        }
    }
}

Seviye 2 ve seviye 1 tablolarına bakmak için, o süreci seviye 3 ve seviye 2 girdileri için tekrarlarız. Tahmin edebileceğiniz gibi, bu çok hızlı bir şekilde çok ayrıntılı (verbose) hale gelir, bu yüzden tam kodu burada göstermiyoruz.

Sayfa tablolarında elle dolaşmak ilginçtir, çünkü CPU’nun çeviriyi nasıl gerçekleştirdiğini anlamaya yardımcı olur. Ancak çoğu zaman, yalnızca verilen bir sanal adres için eşlenmiş fiziksel adresle ilgileniriz, bu yüzden bunun için bir fonksiyon oluşturalım.

🔗Adresleri Çevirmek

Bir sanal adresi fiziksel bir adrese çevirmek için, eşlenmiş frame’e ulaşana kadar dört seviyeli sayfa tablosunda dolaşmamız gerekir. Bu çeviriyi gerçekleştiren bir fonksiyon oluşturalım:

// src/memory.rs içinde

use x86_64::PhysAddr;

/// Verilen sanal adresi eşlenmiş fiziksel adrese çevirir, ya da adres
/// eşlenmemişse `None` döndürür.
///
/// Bu fonksiyon unsafe'tir, çünkü çağıranın tüm fiziksel belleğin geçirilen
/// `physical_memory_offset`'te sanal belleğe eşlendiğini garanti etmesi
/// gerekir.
pub unsafe fn translate_addr(addr: VirtAddr, physical_memory_offset: VirtAddr)
    -> Option<PhysAddr>
{
    translate_addr_inner(addr, physical_memory_offset)
}

unsafe’in kapsamını sınırlamak için fonksiyonu güvenli bir translate_addr_inner fonksiyonuna iletiyoruz. Yukarıda belirttiğimiz gibi, Rust bir unsafe fn’in tüm gövdesini büyük bir unsafe blok gibi ele alır. Özel (private) güvenli bir fonksiyonu çağırarak, her unsafe işlemini tekrar açık hale getiriyoruz.

Özel iç fonksiyon, gerçek uygulamayı içerir:

// src/memory.rs içinde

/// `translate_addr` tarafından çağrılan özel fonksiyon.
///
/// Rust, unsafe fonksiyonların tüm gövdesini bir unsafe blok olarak ele aldığı
/// için, `unsafe`'in kapsamını sınırlamak amacıyla bu fonksiyon güvenlidir. Bu
/// fonksiyona bu modülün dışından yalnızca `unsafe fn` aracılığıyla
/// ulaşılabilir olmalıdır.
fn translate_addr_inner(addr: VirtAddr, physical_memory_offset: VirtAddr)
    -> Option<PhysAddr>
{
    use x86_64::structures::paging::page_table::FrameError;
    use x86_64::registers::control::Cr3;

    // aktif seviye 4 frame'ini CR3 register'ından oku
    let (level_4_table_frame, _) = Cr3::read();

    let table_indexes = [
        addr.p4_index(), addr.p3_index(), addr.p2_index(), addr.p1_index()
    ];
    let mut frame = level_4_table_frame;

    // çok seviyeli sayfa tablosunda dolaş
    for &index in &table_indexes {
        // frame'i bir sayfa tablosu referansına dönüştür
        let virt = physical_memory_offset + frame.start_address().as_u64();
        let table_ptr: *const PageTable = virt.as_ptr();
        let table = unsafe {&*table_ptr};

        // sayfa tablosu girdisini oku ve `frame`'i güncelle
        let entry = &table[index];
        frame = match entry.frame() {
            Ok(frame) => frame,
            Err(FrameError::FrameNotPresent) => return None,
            Err(FrameError::HugeFrame) => panic!("huge pages not supported"),
        };
    }

    // sayfa ofsetini ekleyerek fiziksel adresi hesapla
    Some(frame.start_address() + u64::from(addr.page_offset()))
}

active_level_4_table fonksiyonumuzu yeniden kullanmak yerine, seviye 4 frame’ini CR3 register’ından tekrar okuyoruz. Bunu, bu prototip uygulamayı basitleştirdiği için yapıyoruz. Endişelenmeyin, birazdan daha iyi bir çözüm oluşturacağız.

VirtAddr struct’ı, dört seviyenin sayfa tablolarına yönelik indeksleri hesaplamak için zaten metotlar sağlar. Bu indeksleri küçük bir dizide saklıyoruz, çünkü bu, sayfa tablolarında bir for döngüsü kullanarak dolaşmamıza olanak tanır. Döngünün dışında, fiziksel adresi daha sonra hesaplamak için son ziyaret edilen frame’i hatırlıyoruz. frame, iterasyon sırasında sayfa tablosu frame’lerine ve son iterasyondan sonra, yani seviye 1 girdisini takip ettikten sonra, eşlenmiş frame’e işaret eder.

Döngünün içinde, frame’i bir sayfa tablosu referansına dönüştürmek için yine physical_memory_offset’i kullanıyoruz. Ardından mevcut sayfa tablosunun girdisini okuyor ve eşlenmiş frame’i almak için PageTableEntry::frame fonksiyonunu kullanıyoruz. Girdi bir frame’e eşlenmemişse, None döndürürüz. Girdi bir huge 2 MiB veya 1 GiB sayfa eşliyorsa, şimdilik panic yaparız.

Çeviri fonksiyonumuzu bazı adresleri çevirerek test edelim:

// src/main.rs içinde

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    // yeni içe aktarma
    use blog_os::memory::translate_addr;

    […] // hello world ve blog_os::init

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);

    let addresses = [
        // kimlik eşlenmiş vga arabellek sayfası
        0xb8000,
        // bir kod sayfası
        0x201008,
        // bir stack sayfası
        0x0100_0020_1a10,
        // fiziksel adres 0'a eşlenmiş sanal adres
        boot_info.physical_memory_offset,
    ];

    for &address in &addresses {
        let virt = VirtAddr::new(address);
        let phys = unsafe { translate_addr(virt, phys_mem_offset) };
        println!("{:?} -> {:?}", virt, phys);
    }

    […] // test_main(), "it did not crash" yazdırma ve hlt_loop()
}

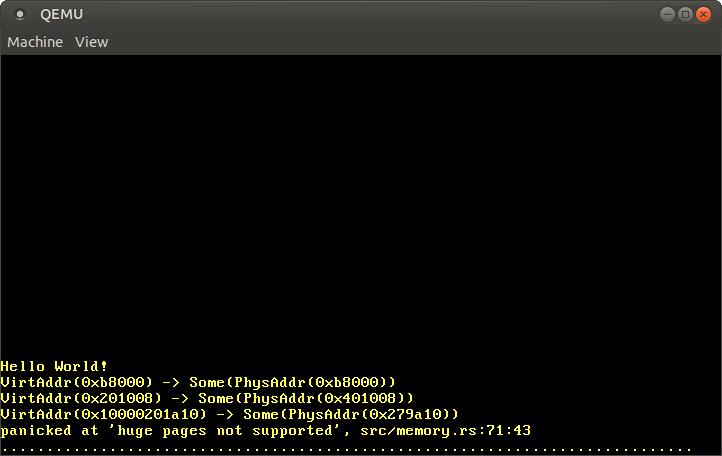

Onu çalıştırdığımızda, aşağıdaki çıktıyı görüyoruz:

Beklendiği gibi, kimlik eşlenmiş 0xb8000 adresi aynı fiziksel adrese çevriliyor. Kod sayfası ve stack sayfası, bootloader’ın kernel’imiz için ilk eşlemeyi nasıl oluşturduğuna bağlı olarak bazı keyfi fiziksel adreslere çevriliyor. Çeviriden sonra son 12 bitin her zaman aynı kaldığını belirtmekte fayda var; bu mantıklıdır, çünkü bu bitler sayfa ofsetidir ve çevirinin bir parçası değildir.

Her fiziksel adrese physical_memory_offset eklenerek erişilebileceğinden, physical_memory_offset adresinin kendisinin çevirisi fiziksel adres 0’a işaret etmelidir. Ancak, eşleme verimlilik için huge page’ler kullandığı ve bu henüz uygulamamızda desteklenmediği için çeviri başarısız olur.

🔗OffsetPageTable Kullanmak

Sanal adresleri fiziksel adreslere çevirmek bir OS kernel’inde yaygın bir görevdir, bu yüzden x86_64 crate’i bunun için bir soyutlama sağlar. Uygulama, translate_addr’ın yanı sıra huge page’leri ve diğer çeşitli sayfa tablosu fonksiyonlarını zaten destekler, bu yüzden aşağıda kendi uygulamamıza huge page desteği eklemek yerine onu kullanacağız.

Soyutlamanın temelinde, çeşitli sayfa tablosu eşleme fonksiyonlarını tanımlayan iki trait vardır:

• Mapper trait’i sayfa boyutu üzerinde generic’tir ve sayfalar üzerinde çalışan fonksiyonlar sağlar. Örnekler, verilen bir sayfayı aynı boyutta bir frame’e çeviren translate_page ve sayfa tablosunda yeni bir eşleme oluşturan map_to’dur.
• Translate trait’i, birden çok sayfa boyutuyla çalışan fonksiyonlar sağlar; örneğin translate_addr veya genel translate.

Trait’ler yalnızca arayüzü tanımlar, herhangi bir uygulama sağlamazlar. x86_64 crate’i şu anda trait’leri farklı gereksinimlerle uygulayan üç tip sağlar. OffsetPageTable tipi, tüm fiziksel belleğin sanal adres alanına bir ofsette eşlendiğini varsayar. MappedPageTable biraz daha esnektir: Yalnızca her sayfa tablosu frame’inin sanal adres alanına hesaplanabilir bir adreste eşlenmesini gerektirir. Son olarak, RecursivePageTable tipi, sayfa tablosu frame’lerine özyinelemeli sayfa tabloları aracılığıyla erişmek için kullanılabilir.

Bizim durumumuzda, bootloader tüm fiziksel belleği physical_memory_offset değişkeni tarafından belirtilen bir sanal adreste eşler, bu yüzden OffsetPageTable tipini kullanabiliriz. Onu başlatmak için, memory modülümüzde yeni bir init fonksiyonu oluşturuyoruz:

use x86_64::structures::paging::OffsetPageTable;

/// Yeni bir OffsetPageTable başlatır.
///
/// Bu fonksiyon unsafe'tir, çünkü çağıranın tüm fiziksel belleğin geçirilen
/// `physical_memory_offset`'te sanal belleğe eşlendiğini garanti etmesi
/// gerekir. Ayrıca, `&mut` referansları takma adlamaktan kaçınmak için bu
/// fonksiyon yalnızca bir kez çağrılmalıdır (takma adlama tanımsız davranıştır).
pub unsafe fn init(physical_memory_offset: VirtAddr) -> OffsetPageTable<'static> {
    unsafe {
        let level_4_table = active_level_4_table(physical_memory_offset);
        OffsetPageTable::new(level_4_table, physical_memory_offset)
    }
}

// özel yap
unsafe fn active_level_4_table(physical_memory_offset: VirtAddr)
    -> &'static mut PageTable
{…}

Fonksiyon, physical_memory_offset’i bir argüman olarak alır ve 'static ömrüne sahip yeni bir OffsetPageTable örneği döndürür. Bu, örneğin kernel’imizin tüm çalışma süresi boyunca geçerli kaldığı anlamına gelir. Fonksiyon gövdesinde, önce seviye 4 sayfa tablosuna değiştirilebilir bir referans almak için active_level_4_table fonksiyonunu çağırıyoruz. Ardından bu referansla OffsetPageTable::new fonksiyonunu çağırıyoruz. İkinci parametre olarak, new fonksiyonu fiziksel belleğin eşlemesinin başladığı sanal adresi bekler; bu da physical_memory_offset değişkeninde verilir.

active_level_4_table fonksiyonu, birden çok kez çağrıldığında kolayca takma adlanmış değiştirilebilir referanslara yol açabileceği ve bu da tanımsız davranışa neden olabileceği için bundan sonra yalnızca init fonksiyonundan çağrılmalıdır. Bu nedenle, pub belirtecini kaldırarak fonksiyonu özel yapıyoruz.

Artık kendi memory::translate_addr fonksiyonumuz yerine Translate::translate_addr metodunu kullanabiliriz. kernel_main’imizde yalnızca birkaç satırı değiştirmemiz gerekiyor:

// src/main.rs içinde

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    // yeni: farklı içe aktarmalar
    use blog_os::memory;
    use x86_64::{structures::paging::Translate, VirtAddr};

    […] // hello world ve blog_os::init

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);
    // yeni: bir mapper başlat
    let mapper = unsafe { memory::init(phys_mem_offset) };

    let addresses = […]; // öncekiyle aynı

    for &address in &addresses {
        let virt = VirtAddr::new(address);
        // yeni: `mapper.translate_addr` metodunu kullan
        let phys = mapper.translate_addr(virt);
        println!("{:?} -> {:?}", virt, phys);
    }

    […] // test_main(), "it did not crash" yazdırma ve hlt_loop()
}

Sağladığı translate_addr metodunu kullanmak için Translate trait’ini içe aktarmamız gerekir.

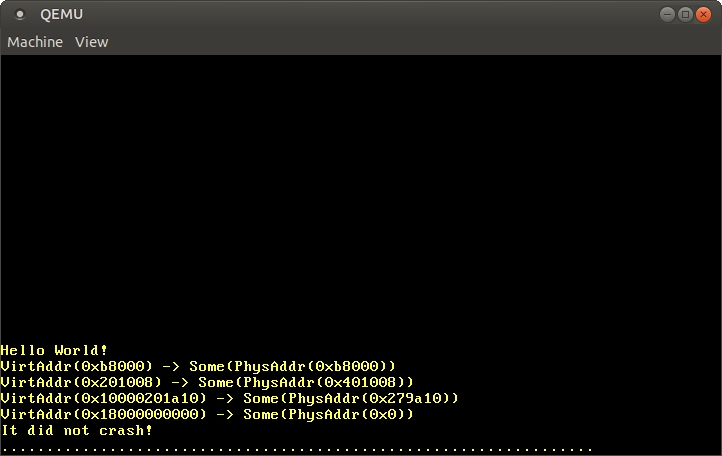

Onu şimdi çalıştırdığımızda, öncekiyle aynı çeviri sonuçlarını görüyoruz; farkı, huge page çevirisinin artık çalışmasıdır:

Beklendiği gibi, 0xb8000’in ve kod ile stack adreslerinin çevirileri kendi çeviri fonksiyonumuzdaki gibi aynı kalıyor. Buna ek olarak, artık physical_memory_offset sanal adresinin 0x0 fiziksel adresine eşlendiğini görüyoruz.

MappedPageTable tipinin çeviri fonksiyonunu kullanarak, huge page desteğini uygulama işinden kurtuluyoruz. Ayrıca, bir sonraki bölümde kullanacağımız map_to gibi diğer sayfa fonksiyonlarına da erişimimiz var.

Bu noktada, artık memory::translate_addr ve memory::translate_addr_inner fonksiyonlarımıza ihtiyacımız yok, bu yüzden onları silebiliriz.

🔗Yeni Bir Eşleme Oluşturmak

Şimdiye kadar, herhangi bir şeyi değiştirmeden yalnızca sayfa tablolarına baktık. Daha önce eşlenmemiş bir sayfa için yeni bir eşleme oluşturarak bunu değiştirelim.

Uygulamamız için Mapper trait’inin map_to fonksiyonunu kullanacağız, bu yüzden önce o fonksiyona bir göz atalım. Belgeler bize onun dört argüman aldığını söylüyor: eşlemek istediğimiz sayfa, sayfanın eşlenmesi gereken frame, sayfa tablosu girdisi için bir bayrak kümesi ve bir frame_allocator. Frame allocator gereklidir, çünkü verilen sayfayı eşlemek ek sayfa tabloları oluşturmayı gerektirebilir; bunlar da destek deposu (backing storage) olarak kullanılmamış frame’lere ihtiyaç duyar.

🔗Bir create_example_mapping Fonksiyonu

Uygulamamızın ilk adımı, verilen bir sanal sayfayı VGA metin arabelleğinin fiziksel frame’i olan 0xb8000’e eşleyen yeni bir create_example_mapping fonksiyonu oluşturmaktır. O frame’i seçiyoruz, çünkü eşlemenin doğru oluşturulup oluşturulmadığını kolayca test etmemize olanak tanıyor: Yalnızca yeni eşlenen sayfaya yazmamız ve yazmanın ekranda görünüp görünmediğine bakmamız yeterli.

create_example_mapping fonksiyonu şöyle görünür:

// src/memory.rs içinde

use x86_64::{
    PhysAddr,
    structures::paging::{Page, PhysFrame, Mapper, Size4KiB, FrameAllocator}
};

/// Verilen sayfa için `0xb8000` frame'ine örnek bir eşleme oluşturur.
pub fn create_example_mapping(
    page: Page,
    mapper: &mut OffsetPageTable,
    frame_allocator: &mut impl FrameAllocator<Size4KiB>,
) {
    use x86_64::structures::paging::PageTableFlags as Flags;

    let frame = PhysFrame::containing_address(PhysAddr::new(0xb8000));
    let flags = Flags::PRESENT | Flags::WRITABLE;

    let map_to_result = unsafe {
        // FIXME: bu güvenli değil, bunu yalnızca test için yapıyoruz
        mapper.map_to(page, frame, flags, frame_allocator)
    };
    map_to_result.expect("map_to failed").flush();
}

Eşlenmesi gereken page’e ek olarak, fonksiyon bir OffsetPageTable örneğine değiştirilebilir bir referans ve bir frame_allocator bekler. frame_allocator parametresi, FrameAllocator trait’ini uygulayan tüm tipler üzerinde generic olmak için impl Trait söz dizimini kullanır. Trait, hem standart 4 KiB sayfalarla hem de huge 2 MiB/1 GiB sayfalarla çalışmak için PageSize trait’i üzerinde generic’tir. Yalnızca 4 KiB’lık bir eşleme oluşturmak istiyoruz, bu yüzden generic parametreyi Size4KiB olarak ayarlıyoruz.

map_to metodu unsafe’tir, çünkü çağıranın frame’in zaten kullanımda olmadığından emin olması gerekir. Bunun nedeni, aynı frame’i iki kez eşlemenin tanımsız davranışa yol açabilmesidir; örneğin iki farklı &mut referansı aynı fiziksel bellek konumuna işaret ettiğinde. Bizim durumumuzda, zaten eşlenmiş olan VGA metin arabelleği frame’ini yeniden kullanıyoruz, bu yüzden gereken koşulu çiğniyoruz. Ancak, create_example_mapping fonksiyonu yalnızca geçici bir test fonksiyonudur ve bu yazıdan sonra kaldırılacaktır, bu yüzden sorun değil. Güvensizliği bize hatırlatmak için satıra bir FIXME yorumu koyuyoruz.

page ve unused_frame’e ek olarak, map_to metodu eşleme için bir bayrak kümesi ve birazdan açıklanacak frame_allocator’a bir referans alır. Bayraklar için, tüm geçerli girdiler için gerekli olduğu için PRESENT bayrağını ve eşlenen sayfayı yazılabilir kılmak için WRITABLE bayrağını ayarlıyoruz. Tüm olası bayrakların listesi için, önceki yazının Sayfa Tablosu Biçimi bölümüne bakın.

map_to fonksiyonu başarısız olabilir, bu yüzden bir Result döndürür. Bu yalnızca sağlam (robust) olması gerekmeyen bazı örnek kod olduğundan, bir hata oluştuğunda panic yapmak için yalnızca expect kullanıyoruz. Başarı durumunda, fonksiyon, yeni eşlenen sayfayı translation lookaside buffer’dan (TLB) flush metoduyla temizlemenin kolay bir yolunu sağlayan bir MapperFlush tipi döndürür. Result gibi, bu tip de yanlışlıkla onu kullanmayı unuttuğumuzda bir uyarı yaymak için #[must_use] özniteliğini kullanır.

🔗Sahte (dummy) Bir FrameAllocator

create_example_mapping’i çağırabilmek için, önce FrameAllocator trait’ini uygulayan bir tip oluşturmamız gerekir. Yukarıda belirtildiği gibi, trait, map_to tarafından gerekli olduklarında yeni sayfa tabloları için frame’ler ayırmaktan sorumludur.

Basit durumla başlayalım ve yeni sayfa tabloları oluşturmamıza gerek olmadığını varsayalım. Bu durum için, her zaman None döndüren bir frame allocator yeterlidir. Eşleme fonksiyonumuzu test etmek için böyle bir EmptyFrameAllocator oluşturuyoruz:

// src/memory.rs içinde

/// Her zaman `None` döndüren bir FrameAllocator.
pub struct EmptyFrameAllocator;

unsafe impl FrameAllocator<Size4KiB> for EmptyFrameAllocator {
    fn allocate_frame(&mut self) -> Option<PhysFrame> {
        None
    }
}

FrameAllocator’ı uygulamak unsafe’tir, çünkü uygulayanın, allocator’ın yalnızca kullanılmamış frame’ler verdiğini garanti etmesi gerekir. Aksi takdirde tanımsız davranış meydana gelebilir; örneğin iki sanal sayfa aynı fiziksel frame’e eşlendiğinde. EmptyFrameAllocator’ımız yalnızca None döndürür, bu yüzden bu durumda bu bir sorun değildir.

🔗Bir Sanal Sayfa Seçmek

Artık create_example_mapping fonksiyonumuza geçirebileceğimiz basit bir frame allocator’ımız var. Ancak allocator her zaman None döndürür, bu yüzden bu yalnızca eşlemeyi oluşturmak için ek sayfa tablosu frame’leri gerekmediğinde çalışır. Ek sayfa tablosu frame’lerinin ne zaman gerekli olduğunu ve ne zaman olmadığını anlamak için bir örnek düşünelim:

Grafik, solda sanal adres alanını, sağda fiziksel adres alanını ve aralarında sayfa tablolarını gösterir. Sayfa tabloları, kesik çizgilerle gösterilen fiziksel bellek frame’lerinde saklanır. Sanal adres alanı, mavi renkle işaretlenmiş, 0x803fe00000 adresinde tek bir eşlenmiş sayfa içerir. Bu sayfayı frame’ine çevirmek için, CPU 36 KiB adresindeki frame’e ulaşana kadar 4 seviyeli sayfa tablosunda yürür.

Buna ek olarak, grafik VGA metin arabelleğinin fiziksel frame’ini kırmızıyla gösterir. Hedefimiz, create_example_mapping fonksiyonumuzu kullanarak daha önce eşlenmemiş bir sanal sayfayı bu frame’e eşlemektir. EmptyFrameAllocator’ımız her zaman None döndürdüğünden, eşlemeyi allocator’dan ek frame’ler gerekmeyecek şekilde oluşturmak istiyoruz. Bu, eşleme için seçtiğimiz sanal sayfaya bağlıdır.

Grafik, sanal adres alanında her ikisi de sarıyla işaretlenmiş iki aday sayfa gösterir. Bir sayfa, eşlenmiş sayfadan (mavi renkte) 3 sayfa önce olan 0x803fdfd000 adresindedir. Seviye 4 ve seviye 3 sayfa tablosu indeksleri mavi sayfayla aynı olsa da, seviye 2 ve seviye 1 indeksleri farklıdır (önceki yazıya bakın). Seviye 2 tablosuna olan farklı indeks, bu sayfa için farklı bir seviye 1 tablosu kullanıldığı anlamına gelir. Bu seviye 1 tablosu henüz var olmadığından, örnek eşlememiz için o sayfayı seçersek onu oluşturmamız gerekirdi; bu da ek bir kullanılmamış fiziksel frame gerektirirdi. Buna karşılık, 0x803fe02000 adresindeki ikinci aday sayfanın bu sorunu yoktur, çünkü mavi sayfayla aynı seviye 1 sayfa tablosunu kullanır. Böylece, gereken tüm sayfa tabloları zaten vardır.

Özetle, yeni bir eşleme oluşturmanın zorluğu, eşlemek istediğimiz sanal sayfaya bağlıdır. En kolay durumda, sayfa için seviye 1 sayfa tablosu zaten vardır ve yalnızca tek bir girdi yazmamız gerekir. En zor durumda, sayfa henüz hiçbir seviye 3’ün var olmadığı bir bellek bölgesindedir, bu yüzden önce yeni seviye 3, seviye 2 ve seviye 1 sayfa tabloları oluşturmamız gerekir.

create_example_mapping fonksiyonumuzu EmptyFrameAllocator ile çağırmak için, tüm sayfa tablolarının zaten var olduğu bir sayfa seçmemiz gerekir. Böyle bir sayfa bulmak için, bootloader’ın kendisini sanal adres alanının ilk megabaytına yüklemesi gerçeğinden yararlanabiliriz. Bu, bu bölgedeki tüm sayfalar için geçerli bir seviye 1 tablosunun var olduğu anlamına gelir. Böylece, örnek eşlememiz için bu bellek bölgesindeki herhangi bir kullanılmamış sayfayı, örneğin 0 adresindeki sayfayı seçebiliriz. Normalde, bu sayfa, bir null işaretçinin dereference edilmesinin bir page fault’a neden olmasını garanti etmek için kullanılmamış kalmalıdır, bu yüzden bootloader’ın onu eşlenmemiş bıraktığını biliyoruz.

🔗Eşlemeyi Oluşturmak

Artık create_example_mapping fonksiyonumuzu çağırmak için gereken tüm parametrelere sahibiz, bu yüzden kernel_main fonksiyonumuzu sanal adres 0’daki sayfayı eşleyecek şekilde değiştirelim. Sayfayı VGA metin arabelleğinin frame’ine eşlediğimiz için, sonrasında onun aracılığıyla ekrana yazabilmemiz gerekir. Uygulama şöyle görünür:

// src/main.rs içinde

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    use blog_os::memory;
    use x86_64::{structures::paging::Page, VirtAddr}; // yeni içe aktarma

    […] // hello world ve blog_os::init

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);
    let mut mapper = unsafe { memory::init(phys_mem_offset) };
    let mut frame_allocator = memory::EmptyFrameAllocator;

    // kullanılmamış bir sayfa eşle
    let page = Page::containing_address(VirtAddr::new(0));
    memory::create_example_mapping(page, &mut mapper, &mut frame_allocator);

    // yeni eşleme aracılığıyla ekrana `New!` dizesini yaz
    let page_ptr: *mut u64 = page.start_address().as_mut_ptr();
    unsafe { page_ptr.offset(400).write_volatile(0x_f021_f077_f065_f04e)};

    […] // test_main(), "it did not crash" yazdırma ve hlt_loop()
}

Önce, mapper ve frame_allocator örneklerine değiştirilebilir bir referansla create_example_mapping fonksiyonumuzu çağırarak 0 adresindeki sayfa için eşlemeyi oluşturuyoruz. Bu, sayfayı VGA metin arabelleği frame’ine eşler, bu yüzden ona yapılan herhangi bir yazmayı ekranda görmeliyiz.

Ardından sayfayı bir ham işaretçiye dönüştürüyor ve 400 ofsetine bir değer yazıyoruz. Sayfanın başına yazmıyoruz, çünkü VGA arabelleğinin en üst satırı bir sonraki println tarafından doğrudan ekrandan dışarı kaydırılır. Beyaz bir arka planda “New!” dizesini temsil eden 0x_f021_f077_f065_f04e değerini yazıyoruz. “VGA Metin Modu” yazısında öğrendiğimiz gibi, VGA arabelleğine yapılan yazmalar volatile olmalıdır, bu yüzden write_volatile metodunu kullanıyoruz.

Onu QEMU’da çalıştırdığımızda, aşağıdaki çıktıyı görüyoruz:

Ekrandaki “New!”, sayfa 0’a yapılan yazmamızdan kaynaklanır; bu da sayfa tablolarında başarıyla yeni bir eşleme oluşturduğumuz anlamına gelir.

O eşlemeyi oluşturmak yalnızca, 0 adresindeki sayfadan sorumlu seviye 1 tablosu zaten var olduğu için çalıştı. Henüz hiçbir seviye 1 tablosunun var olmadığı bir sayfayı eşlemeye çalıştığımızda, map_to fonksiyonu başarısız olur; çünkü EmptyFrameAllocator ile frame’ler ayırarak yeni sayfa tabloları oluşturmaya çalışır. Bunun, 0 yerine 0xdeadbeaf000 sayfasını eşlemeye çalıştığımızda olduğunu görebiliriz:

// src/main.rs içinde

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    […]
    let page = Page::containing_address(VirtAddr::new(0xdeadbeaf000));
    […]
}

Onu çalıştırdığımızda, aşağıdaki hata mesajıyla bir panic oluşur:

panicked at 'map_to failed: FrameAllocationFailed', /…/result.rs:999:5

Henüz seviye 1 sayfa tablosu olmayan sayfaları eşlemek için, düzgün bir FrameAllocator oluşturmamız gerekir. Peki hangi frame’lerin kullanılmamış olduğunu ve ne kadar fiziksel bellek mevcut olduğunu nasıl biliriz?

🔗Frame’leri Ayırmak

Yeni sayfa tabloları oluşturmak için, düzgün bir frame allocator oluşturmamız gerekir. Bunu yapmak için, bootloader tarafından BootInfo struct’ının bir parçası olarak geçirilen memory_map’i kullanıyoruz:

// src/memory.rs içinde

use bootloader::bootinfo::MemoryMap;

/// Bootloader'ın bellek haritasından kullanılabilir frame'ler döndüren bir FrameAllocator.
pub struct BootInfoFrameAllocator {
    memory_map: &'static MemoryMap,
    next: usize,
}

impl BootInfoFrameAllocator {
    /// Geçirilen bellek haritasından bir FrameAllocator oluşturur.
    ///
    /// Bu fonksiyon unsafe'tir, çünkü çağıranın geçirilen bellek haritasının
    /// geçerli olduğunu garanti etmesi gerekir. Ana gereksinim, onda `USABLE`
    /// olarak işaretlenmiş tüm frame'lerin gerçekten kullanılmamış olmasıdır.
    pub unsafe fn init(memory_map: &'static MemoryMap) -> Self {
        BootInfoFrameAllocator {
            memory_map,
            next: 0,
        }
    }
}

Struct’ın iki alanı vardır: Bootloader tarafından geçirilen bellek haritasına 'static bir referans ve allocator’ın döndürmesi gereken bir sonraki frame’in numarasını takip eden bir next alanı.

Önyükleme Bilgisi bölümünde açıkladığımız gibi, bellek haritası BIOS/UEFI firmware’i tarafından sağlanır. Yalnızca önyükleme sürecinin çok erken aşamasında sorgulanabilir, bu yüzden bootloader ilgili fonksiyonları zaten bizim için çağırır. Bellek haritası, her bellek bölgesinin başlangıç adresini, uzunluğunu ve tipini (örneğin kullanılmamış, ayrılmış vb.) içeren MemoryRegion struct’larından oluşan bir listeden oluşur.

init fonksiyonu, verilen bir bellek haritasıyla bir BootInfoFrameAllocator başlatır. next alanı 0 ile başlatılır ve aynı frame’i iki kez döndürmekten kaçınmak için her frame ayırmada artırılır. Bellek haritasının kullanılabilir frame’lerinin başka bir yerde zaten kullanılıp kullanılmadığını bilmediğimiz için, init fonksiyonumuz çağırandan ek garantiler istemek üzere unsafe olmalıdır.

🔗Bir usable_frames Metodu

FrameAllocator trait’ini uygulamadan önce, bellek haritasını kullanılabilir frame’lerden oluşan bir iterator’a dönüştüren yardımcı bir metot ekliyoruz:

// src/memory.rs içinde

use bootloader::bootinfo::MemoryRegionType;

impl BootInfoFrameAllocator {
    /// Bellek haritasında belirtilen kullanılabilir frame'ler üzerinde bir iterator döndürür.
    fn usable_frames(&self) -> impl Iterator<Item = PhysFrame> {
        // bellek haritasından kullanılabilir bölgeleri al
        let regions = self.memory_map.iter();
        let usable_regions = regions
            .filter(|r| r.region_type == MemoryRegionType::Usable);
        // her bölgeyi adres aralığına eşle
        let addr_ranges = usable_regions
            .map(|r| r.range.start_addr()..r.range.end_addr());
        // frame başlangıç adreslerinden oluşan bir iterator'a dönüştür
        let frame_addresses = addr_ranges.flat_map(|r| r.step_by(4096));
        // başlangıç adreslerinden `PhysFrame` tipleri oluştur
        frame_addresses.map(|addr| PhysFrame::containing_address(PhysAddr::new(addr)))
    }
}

Bu fonksiyon, başlangıçtaki MemoryMap’i kullanılabilir fiziksel frame’lerden oluşan bir iterator’a dönüştürmek için iterator kombinatör metotlarını kullanır:

• İlk olarak, bellek haritasını MemoryRegion’lardan oluşan bir iterator’a dönüştürmek için iter metodunu çağırıyoruz.
• Ardından, herhangi bir ayrılmış veya başka şekilde kullanılamaz bölgeyi atlamak için filter metodunu kullanıyoruz. Bootloader, oluşturduğu tüm eşlemeler için bellek haritasını günceller, bu yüzden kernel’imiz tarafından kullanılan (kod, veri veya stack) ya da önyükleme bilgisini saklamak için kullanılan frame’ler zaten InUse veya benzeri olarak işaretlenmiştir. Böylece, Usable frame’lerin başka bir yerde kullanılmadığından emin olabiliriz.
• Sonrasında, bellek bölgelerinden oluşan iterator’ımızı adres aralıklarından oluşan bir iterator’a dönüştürmek için map kombinatörünü ve Rust’ın aralık söz dizimini kullanıyoruz.
• Ardından, adres aralıklarını frame başlangıç adreslerinden oluşan bir iterator’a dönüştürmek için flat_map’i kullanıyor, step_by kullanarak her 4096. adresi seçiyoruz. 4096 bayt (= 4 KiB) sayfa boyutu olduğundan, her frame’in başlangıç adresini elde ederiz. Bootloader tüm kullanılabilir bellek alanlarını sayfa hizalı yapar, bu yüzden burada herhangi bir hizalama veya yuvarlama koduna ihtiyacımız yok. map yerine flat_map kullanarak, bir Iterator<Item = Iterator<Item = u64>> yerine bir Iterator<Item = u64> elde ederiz.
• Son olarak, bir Iterator<Item = PhysFrame> oluşturmak için başlangıç adreslerini PhysFrame tiplerine dönüştürürüz.

Fonksiyonun dönüş tipi impl Trait özelliğini kullanır. Bu sayede, Iterator trait’ini PhysFrame öğe tipiyle uygulayan bir tip döndürdüğümüzü belirtebilir, ancak somut dönüş tipini adlandırmamız gerekmez. Burada bu önemlidir, çünkü somut tip adlandırılamayan closure tiplerine bağlı olduğu için onu adlandırama_yız_.

🔗FrameAllocator Trait’ini Uygulamak

Artık FrameAllocator trait’ini uygulayabiliriz:

// src/memory.rs içinde

unsafe impl FrameAllocator<Size4KiB> for BootInfoFrameAllocator {
    fn allocate_frame(&mut self) -> Option<PhysFrame> {
        let frame = self.usable_frames().nth(self.next);
        self.next += 1;
        frame
    }
}

İlk olarak, bellek haritasından kullanılabilir frame’lerden oluşan bir iterator almak için usable_frames metodunu kullanıyoruz. Ardından, self.next indeksli frame’i almak (böylece (self.next - 1) frame’i atlamak) için Iterator::nth fonksiyonunu kullanıyoruz. O frame’i döndürmeden önce, bir sonraki çağrıda izleyen frame’i döndürmemiz için self.next’i bir artırıyoruz.

Bu uygulama pek optimal değildir, çünkü usable_frame allocator’ını her ayırmada yeniden oluşturur. Bunun yerine iterator’ı doğrudan bir struct alanı olarak saklamak daha iyi olurdu. O zaman nth metoduna ihtiyacımız olmaz ve her ayırmada yalnızca next çağırabilirdik. Bu yaklaşımın sorunu, şu anda bir struct alanında bir impl Trait tipi saklamanın mümkün olmamasıdır. [Adlandırılmış varoluşsal tipler (named existential types)] tam olarak uygulandığında bir gün işe yarayabilir.

🔗BootInfoFrameAllocator’ı Kullanmak

Artık kernel_main fonksiyonumuzu, bir EmptyFrameAllocator yerine bir BootInfoFrameAllocator örneği geçirecek şekilde değiştirebiliriz:

// src/main.rs içinde

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    use blog_os::memory::BootInfoFrameAllocator;
    […]
    let mut frame_allocator = unsafe {
        BootInfoFrameAllocator::init(&boot_info.memory_map)
    };
    […]
}

Boot info frame allocator ile, eşleme başarılı olur ve ekranda yine beyaz üzerine siyah “New!”’i görürüz. Perde arkasında, map_to metodu eksik sayfa tablolarını şu şekilde oluşturur:

• Kullanılmamış bir frame ayırmak için geçirilen frame_allocator’ı kullan.
• Yeni, boş bir sayfa tablosu oluşturmak için frame’i sıfırla.
• Daha yüksek seviye tablonun girdisini o frame’e eşle.
• Bir sonraki tablo seviyesiyle devam et.

create_example_mapping fonksiyonumuz yalnızca bazı örnek kod olsa da, artık keyfi sayfalar için yeni eşlemeler oluşturabiliyoruz. Bu, gelecekteki yazılarda bellek ayırmak veya çoklu thread (multithreading) uygulamak için olmazsa olmaz olacaktır.

Bu noktada, yanlışlıkla tanımsız davranışa yol açmaktan kaçınmak için, yukarıda açıklandığı gibi create_example_mapping fonksiyonunu tekrar silmeliyiz.

🔗Özet

Bu yazıda, sayfa tablolarının fiziksel frame’lerine erişmeye yönelik farklı teknikleri öğrendik; kimlik eşleme, tüm fiziksel belleğin eşlenmesi, geçici eşleme ve özyinelemeli sayfa tabloları dahil. Basit, taşınabilir ve güçlü olduğu için tüm fiziksel belleği eşlemeyi seçtik.

Sayfa tablosu erişimi olmadan fiziksel belleği kernel’imizden eşleyemeyiz, bu yüzden bootloader’dan desteğe ihtiyacımız var. bootloader crate’i, gereken eşlemeyi isteğe bağlı cargo crate özellikleri aracılığıyla oluşturmayı destekler. Gereken bilgiyi kernel’imize, giriş noktası fonksiyonumuza bir &BootInfo argümanı biçiminde geçirir.

Uygulamamız için, önce bir çeviri fonksiyonu uygulamak amacıyla sayfa tablolarında elle dolaştık ve ardından x86_64 crate’inin MappedPageTable tipini kullandık. Ayrıca sayfa tablosunda nasıl yeni eşlemeler oluşturacağımızı ve bootloader tarafından geçirilen bellek haritasının üzerine gerekli FrameAllocator’ı nasıl oluşturacağımızı öğrendik.

🔗Sırada ne var?

Bir sonraki yazı, kernel’imiz için bir heap bellek bölgesi oluşturacak; bu da bellek ayırmamıza ve çeşitli koleksiyon tiplerini kullanmamıza olanak tanıyacak.
