نواة Rust بسيطة للغاية

Feb 10, 2018

في هذا المقال، سنقوم بإنشاء نواة Rust بسيطة من 64-bit لمعمارية x86. نحن نبني على الثنائي المستقل لـ Rust من المقال السابق لإنشاء صورة قرص قابلة للإقلاع تطبع شيئًا ما على الشاشة.

هذا المدونة مطوّرة بشكل مفتوح على GitHub. إذا كان لديك أي مشاكل أو أسئلة، يرجى فتح issue هناك. يمكنك أيضًا ترك تعليقات في الأسفل. يمكن العثور على الكود المصدري الكامل لهذا المقال في فرع post-02.

جدول المحتويات

• عملية الإقلاع
  • الإقلاع عبر BIOS
  • UEFI
• نواة بسيطة للغاية
  • تثبيت Rust Nightly
  • مواصفة الهدف
  • بناء النواة
  • الطباعة على الشاشة
• تشغيل النواة
  • إنشاء صورة إقلاع
  • تشغيلها في QEMU
  • جهاز حقيقي
  • استخدام cargo run
• ما التالي؟
• التعليقات

🔗عملية الإقلاع

عند تشغيل الكمبيوتر، يبدأ بتنفيذ كود الـ firmware المخزن في ROM على اللوحة الأم. يقوم هذا الكود بإجراء power-on self-test، واكتشاف الـ RAM المتاح، والتهيئة المسبقة لوحدة المعالجة المركزية والأجهزة. بعد ذلك، يبحث عن قرص قابل للإقلاع ويبدأ في تحميل نواة نظام التشغيل.

في x86، هناك معياران للـ firmware: “نظام الإدخال/الإخراج الأساسي“ (BIOS) والمعيار الأحدث “واجهة البرامج الثابتة الموسعة الموحدة” (UEFI). معيار BIOS قديم ومتجاوز، لكنه بسيط ومدعوم جيدًا على أي جهاز x86 منذ الثمانينيات. على النقيض من ذلك، UEFI أكثر حداثة ولديه ميزات أكثر بكثير، لكن إعداده أكثر تعقيدًا (على الأقل في رأيي).

حاليًا، نحن ندعم BIOS فقط، لكن دعم UEFI مخطط له أيضًا. إذا كنت ترغب في مساعدتنا في هذا الأمر، راجع Github issue.

🔗الإقلاع عبر BIOS

جميع تقريبًا أنظمة x86 تدعم الإقلاع عبر BIOS، بما في ذلك أجهزة UEFI الأحدث التي تستخدم BIOS محاكى. هذا رائع، لأنك يمكنك استخدام نفس منطق الإقلاع عبر جميع الأجهزة من القرن الماضي. لكن هذه التوافقية الواسعة هي في الوقت نفسه أكبر عيوب الإقلاع عبر BIOS، لأنها تعني أن وحدة المعالجة المركزية توضع في وضع توافقية من 16-bit يسمى real mode قبل الإقلاع حتى تعمل أجهزة الإقلاع القديمة من الثمانينيات.

ولكن لنبدأ من البداية:

عند تشغيل الكمبيوتر، يقوم بتحميل BIOS من ذاكرة flash خاصة موجودة على اللوحة الأم. يقوم BIOS بتشغيل routines الفحص الذاتي والتهيئة للأجهزة، ثم يبحث عن أقراص قابلة للإقلاع. إذا وجد واحدًا، يتم نقل التحكم إلى الـ bootloader الخاص به، وهو جزء من الكود التنفيذي بحجم 512-byte مخزن في بداية القرص. معظم أجهزة الإقلاع أكبر من 512 byte، لذلك عادةً ما تُقسم أجهزة الإقلاع إلى مرحلة أولى صغيرة تتسع في 512 byte، ومرحلة ثانية يتم تحميلها لاحقًا بواسطة المرحلة الأولى.

يجب على الـ bootloader تحديد موقع صورة النواة على القرص وتحميلها في الذاكرة. كما يحتاج إلى تبديل وحدة المعالجة المركزية من real mode من 16-bit إلى protected mode من 32-bit، ثم إلى long mode من 64-bit، حيث تتوفر سجلات 64-bit وذاكرة الرئيسية الكاملة. وظيفته الثالثة هي الاستعلام عن معلومات معينة (مثل خريطة الذاكرة) من BIOS وتمريرها إلى نواة نظام التشغيل.

كتابة bootloader أمر مرهق بعض الشيء لأنه يتطلب لغة assembly وعددًا كبيرًا من الخطوات غير البديهية مثل “اكتب هذه القيمة السحرية في هذا السجل”. لذلك، لن نغطي إنشاء الـ bootloader في هذا المقال، وبدلاً من ذلك نوفر أداة تسمى bootimage تضيف تلقائيًا bootloader إلى نواتك.

إذا كنت مهتمًا ببناء bootloader خاص بك: ترقب، فمجموعة مقالات حول هذا الموضوع مخطط لها بالفعل!

🔗معيار Multiboot

لتجنب أن يقوم كل نظام تشغيل بتطبيق bootloader خاص به، والذي يتوافق مع نظام واحد فقط، أنشأت Free Software Foundation معيارًا مفتوحًا لـ bootloader يسمى Multiboot في عام 1995. يحدد المعيار واجهة بين الـ bootloader ونظام التشغيل، بحيث يمكن لأي bootloader متوافق مع Multiboot تحميل أي نظام تشغيل متوافق مع Multiboot. التطبيق المرجعي هو GNU GRUB، وهو أشهر bootloader لأنظمة Linux.

لجعل النواة متوافقة مع Multiboot، يلزم فقط إدراج ما يسمى Multiboot header في بداية ملف النواة. هذا يجعل من السهل جدًا إقلاع نظام التشغيل من GRUB. ومع ذلك، فإن GRUB ومعيار Multiboot لديهما بعض المشاكل أيضًا:

• يدعمان فقط protected mode من 32-bit. هذا يعني أنه لا يزال عليك القيام بتكوين وحدة المعالجة المركزية للتبديل إلى long mode من 64-bit.
• تم تصميمهما لجعل الـ bootloader بسيطًا بدلاً من النواة. على سبيل المثال، يجب ربط النواة مع adjusted default page size، لأن GRUB لا يمكنه العثور على Multiboot header بخلاف ذلك. مثال آخر هو أن boot information، التي يتم تمريرها إلى النواة، تحتوي على العديد من الهياكل المعتمدة على المعمارية بدلاً من توفير تجريدات نظيفة.
• كل من GRUB ومعيار Multiboot موثقان بشكل ضعيف فقط.
• يجب تثبيت GRUB على نظام المضيف لإنشاء صورة قرص قابلة للإقلاع من ملف النواة. هذا يجعل التطوير على Windows أو Mac أكثر صعوبة.

بسبب هذه العيوب، قررنا عدم استخدام GRUB أو معيار Multiboot. ومع ذلك، نخطط لإضافة دعم Multiboot إلى أداة bootimage الخاصة بنا، بحيث يمكن تحميل نواتك على نظام GRUB أيضًا. إذا كنت مهتمًا بكتابة نواة متوافقة مع Multiboot، راجع الإصدار الأول من هذه السلسلة.

🔗UEFI

(نحن لا ندعم UEFI في الوقت الحالي، لكننا نود ذلك! إذا كنت ترغب في المساعدة، يرجى إخبارنا في Github issue.)

🔗نواة بسيطة للغاية

الآن بعد أن عرفنا تقريبًا كيف يقلع الكمبيوتر، حان الوقت لإنشاء نواتنا البسيطة. هدفنا هو إنشاء صورة قرص تطبع “Hello World!” على الشاشة عند الإقلاع. نحن نفعل ذلك من خلال توسيع الثنائي المستقل لـ Rust من المقال السابق.

كما قد تتذكر، قمنا ببناء الثنائي المستقل من خلال cargo، ولكن بناءً على نظام التشغيل، كنا بحاجة إلى أسماء entry point مختلفة وأعلام تجميع مختلفة. وذلك لأن cargo يبني لنظام المضيف host system افتراضيًا، أي النظام الذي تعمل عليه. هذا ليس شيئًا نريده لنواتنا، لأن نواة تعمل على نظام مثل Windows لا معنى لها. بدلاً من ذلك، نريد التجميع لنظام هدف target system محدد بوضوح.

🔗تثبيت Rust Nightly

لدى Rust قنوات إصدار ثلاث: stable و beta و nightly. يشرح Rust Book الفرق بين هذه القنوات بشكل جيد جدًا، خذ دقيقة وتحقق منه. لبناء نظام تشغيل، سنحتاج إلى بعض الميزات التجريبية المتوفرة فقط على قناة nightly، لذلك نحتاج إلى تثبيت نسخة nightly من Rust.

لإدارة تثبيتات Rust، أوصي بشدة بـ rustup. يسمح لك بتثبيت مترجمات nightly و beta و stable جنبًا إلى جنب ويجعل تحديثها سهلًا. مع rustup، يمكنك استخدام مترجم nightly للدليل الحالي عن طريق تشغيل rustup override set nightly. بدلاً من ذلك، يمكنك إضافة ملف يسمى rust-toolchain بالمحتوى nightly إلى الدليل الجذري للمشروع. يمكنك التحقق من أن لديك نسخة nightly مثبتة عن طريق تشغيل rustc --version: يجب أن يحتوي رقم الإصدار على -nightly في النهاية.

يسمح لك المترجم nightly بالتفعيل لميزات تجريبية مختلفة باستخدام ما يسمى feature flags في أعلى ملفك. على سبيل المثال، يمكننا تفعيل asm! macro التجريبي لـ inline assembly عن طريق إضافة #![feature(asm)] إلى أعلى main.rs الخاص بنا. لاحظ أن هذه الميزات التجريبية غير مستقرة تمامًا، مما يعني أن إصدارات Rust المستقبلية قد تغيرها أو تزيلها دون إنذار مسبق. لهذا السبب، سنستخدمها فقط عند الضرورة القصوى.

🔗مواصفة الهدف

يدعم Cargo أنظمة هدف مختلفة من خلال المعلمة --target. يتم وصف الهدف من خلال ما يسمى target triple، الذي يصف معمارية CPU والبائع ونظام التشغيل وABI. على سبيل المثال، target triple x86_64-unknown-linux-gnu يصف نظامًا بـ CPU من نوع x86_64، بدون بائع واضح، ونظام تشغيل Linux مع GNU ABI. يدعم Rust عديد من target triples المختلفة، بما في ذلك arm-linux-androideabi لـ Android أو wasm32-unknown-unknown لـ WebAssembly.

بالنسبة لنظام الهدف الخاص بنا، نحتاج إلى بعض معاملات التكوين الخاصة (مثل عدم وجود نظام تشغيل أساسي)، لذلك لا يوجد من target triples الموجودة ما يناسبنا. لحسن الحظ، يسمح لنا Rust بتحديد هدفنا الخاص من خلال ملف JSON. على سبيل المثال، ملف JSON الذي يصف هدف x86_64-unknown-linux-gnu يبدو كالتالي:

{
    "llvm-target": "x86_64-unknown-linux-gnu",
    "data-layout": "e-m:e-p270:32:32-p271:32:32-p272:64:64-i64:64-i128:128-f80:128-n8:16:32:64-S128",
    "arch": "x86_64",
    "target-endian": "little",
    "target-pointer-width": 64,
    "target-c-int-width": 32,
    "os": "linux",
    "executables": true,
    "linker-flavor": "gcc",
    "pre-link-args": ["-m64"],
    "morestack": false
}

معظم الحقول مطلوبة من قبل LLVM لتوليد الكود لتلك المنصة. على سبيل المثال، حقل data-layout يحدد أحجام الأنواع المختلفة من الأعداد الصحيحة والكسور العشرية وأنواع المؤشرات. ثم هناك حقول يستخدمها Rust للتجميع الشرطي، مثل target-pointer-width. النوع الثالث من الحقول يحدد كيفية بناء الـ crate. على سبيل المثال، حقل pre-link-args يحدد الوسائط التي يتم تمريرها إلى الـ linker.

نحن نستهدف أيضًا أنظمة x86_64 بنواتنا، لذلك سيكون مواصفات الهدف الخاصة بنا مشابهة جدًا لما سبق. لنبدأ بإنشاء ملف x86_64-blog_os.json (اختر أي اسم تريده) بالمحتوى التالي:

{
    "llvm-target": "x86_64-unknown-none",
    "data-layout": "e-m:e-p270:32:32-p271:32:32-p272:64:64-i64:64-i128:128-f80:128-n8:16:32:64-S128",
    "arch": "x86_64",
    "target-endian": "little",
    "target-pointer-width": 64,
    "target-c-int-width": 32,
    "os": "none",
    "executables": true
}

لاحظ أننا غيّرنا نظام التشغيل في llvm-target وحقل os إلى none، لأننا ستعمل على bare metal.

نضيف الإدخالات التالية المتعلقة بالبناء:

"linker-flavor": "ld.lld",
"linker": "rust-lld",

بدلاً من استخدام linker الافتراضي للمنصة (الذي قد لا يدعم أهداف Linux)، نستخدم linker LLD عبر الأنظمة الذي يأتي مع Rust لربط نواتنا.

"panic-strategy": "abort",

تحدد هذه الإعدادات أن الهدف لا يدعم stack unwinding عند الـ panic، لذلك يجب أن يتوقف البرنامج مباشرة بدلاً من ذلك. لهذا نفس تأثير خيار panic = "abort" في Cargo.toml الخاص بنا، لذلك يمكننا إزالته من هناك. (لاحظ أنه على عكس خيار Cargo.toml، ينطبق هذا الخيار أيضًا عند إعادة تجميع مكتبة core لاحقًا في هذا المقال. لذلك، حتى لو كنت تفضل الاحتفاظ بخيار Cargo.toml، تأكد من تضمين هذا الخيار.)

"disable-redzone": true,

نحن نكتب نواة، لذلك سنحتاج إلى معالجة المقاطعات في مرحلة ما. للقيام بذلك بأمان، يجب علينا تعطيل تحسين معين لمؤشر الـ stack يسمى “red zone”، لأنه سيؤدي إلى تلف الـ stack بخلاف ذلك. لمزيد من المعلومات، راجع مقالنا المنفصل حول تعطيل red zone.

"features": "-mmx,-sse,+soft-float",

يتحكم حقل features في تفعيل/تعطيل ميزات الهدف. نحن نعطل ميزتي mmx و sse بإضافة بادئة سالبة إليها ونفعّل ميزة soft-float بإضافة بادئة موجبة إليها. لاحظ أنه يجب عدم وجود مسافات بين الأعلام المختلفة، وإلا فإن LLVM يفشل في تفسير سلسلة الميزات.

ميزتا mmx و sse تحددان دعم تعليمات SIMD، التي غالبًا ما تسرع البرامج بشكل كبير. ومع ذلك، فإن استخدام سجلات SIMD الكبيرة في أنظمة التشغيل يؤدي إلى مشاكل في الأداء. السبب هو أن النواة تحتاج إلى استعادة جميع السجلات إلى حالتها الأصلية قبل استئناف برنامج تم مقاطعته. هذا يعني أن النواة يجب أن تحفظ حالة SIMD الكاملة في الذاكرة الرئيسية عند كل system call أو مقاطعة أجهزة. بما أن حالة SIMD كبيرة جدًا (512–1600 byte) ويمكن أن تحدث المقاطعات بشكل متكرر جدًا، فإن عمليات الحفظ/الاستعادة الإضافية هذه تضر بالأداء بشكل ملحوظ. لتجنب ذلك، نحن نعطل SIMD لنواتنا (وليس للتطبيقات التي تعمل عليها!).

مشكلة تعطيل SIMD هي أن عمليات الكسور العشرية على x86_64 تتطلب سجلات SIMD افتراضيًا. لحل هذه المشكلة، نضيف ميزة soft-float، التي تحاكي جميع عمليات الكسور العشرية عبر دوال برمجية تعتمد على الأعداد الصحيحة العادية.

لمزيد من المعلومات، راجع مقالتنا حول [تعطيل SIMD]disabling SIMD.

"rustc-abi": "x86-softfloat"

بما أننا نريد استخدام ميزة soft-float، نحتاج أيضًا إلى إخبار مترجم Rust rustc أننا نريد استخدام ABI المقابل. يمكننا ذلك عن طريق تعيين حقل rustc-abi إلى x86-softfloat.

🔗دمج كل شيء

ملف مواصفات الهدف الخاص بنا يبدو الآن كالتالي:

{
    "llvm-target": "x86_64-unknown-none",
    "data-layout": "e-m:e-p270:32:32-p271:32:32-p272:64:64-i64:64-i128:128-f80:128-n8:16:32:64-S128",
    "arch": "x86_64",
    "target-endian": "little",
    "target-pointer-width": 64,
    "target-c-int-width": 32,
    "os": "none",
    "executables": true,
    "linker-flavor": "ld.lld",
    "linker": "rust-lld",
    "panic-strategy": "abort",
    "disable-redzone": true,
    "features": "-mmx,-sse,+soft-float",
    "rustc-abi": "x86-softfloat"
}

🔗بناء النواة

سيستخدم التجميع لهدفنا الجديد اصطلاحات Linux، لأن ld.lld linker-flavor يوجّه llvm للتجميع مع العلم -flavor gnu (لمزيد من خيارات linker، راجع توثيق rustc). هذا يعني أننا نحتاج إلى entry point باسم _start كما هو موضح في المقال السابق:

// src/main.rs

#![no_std] // don't link the Rust standard library
#![no_main] // disable all Rust-level entry points

use core::panic::PanicInfo;

/// This function is called on panic.
#[panic_handler]
fn panic(_info: &PanicInfo) -> ! {
    loop {}
}

#[unsafe(no_mangle)] // don't mangle the name of this function
pub extern "C" fn _start() -> ! {
    // this function is the entry point, since the linker looks for a function
    // named `_start` by default
    loop {}
}

لاحظ أن الـ entry point يجب أن يسمى _start بغض النظر عن نظام التشغيل المضيف.

يمكننا الآن بناء النواة لهدفنا الجديد عن طريق تمرير اسم ملف JSON كـ --target:

> cargo build --target x86_64-blog_os.json

error: `.json` target specs require -Zjson-target-spec

فشل! يخبرنا الخطأ أن مواصفات JSON target المخصصة هي ميزة غير مستقرة تتطلب تفعيلًا صريحًا. وذلك لأن تنسيق ملفات JSON target غير مستقر بعد، لذلك قد تحدث تغييرات عليه في إصدارات Rust المستقبلية. راجع issue التتبع لمواصفات JSON target المخصصة لمزيد من المعلومات.

🔗خيار json-target-spec

لتفعيل دعم مواصفات JSON target المخصصة، نحتاج إلى إنشاء ملف تكوين cargo محلي في .cargo/config.toml (يجب أن يكون مجلد .cargo بجانب مجلد src) بالمحتوى التالي:

# in .cargo/config.toml

[unstable]
json-target-spec = true

هذا يفعل ميزة json-target-spec غير المستقرة، مما يسمح لنا بملفات JSON target المخصصة.

مع هذا التكوين في مكانه، لنحاول البناء مرة أخرى:

> cargo build --target x86_64-blog_os.json

error[E0463]: can't find crate for `core`

لا يزال يفشل، ولكن بخطأ جديد. يخبرنا الخطأ أن مترجم Rust لا يجد مكتبة core. تحتوي هذه المكتبة على أنواع Rust الأساسية مثل Result و iterators و Option، وهي مرتبطة ضمنيًا بجميع no_std crates.

المشكلة هي أن مكتبة core موزعة مع مترجم Rust كمكتبة مجمّعة مسبقًا. لذلك فهي صالحة فقط لـ host triples المدعومة (مثل x86_64-unknown-linux-gnu) ولكن ليس لهدفنا المخصص. إذا أردنا تجميع كود لأهداف أخرى، نحتاج إلى إعادة تجميع core لهذه الأهداف أولاً.

🔗خيار build-std

هنا يأتي دور ميزة build-std feature في cargo. تسمح بإعادة تجميع core وغيرها من crates مكتبة القياسية عند الطلب، بدلاً من استخدام النسخ المجمّعة مسبقًا المتوفرة مع تثبيت Rust. هذه الميزة جديدة جدًا وما زالت غير مكتملة، لذلك هي محددة كـ “غير مستقرة” ومتوفرة فقط على [مترجمات Rust nightly].

لاستخدام الميزة، نحتاج إلى إضافة ما يلي إلى ملف تكوين cargo في .cargo/config.toml:

# in .cargo/config.toml

[unstable]
json-target-spec = true
build-std = ["core", "compiler_builtins"]

هذا يخبر cargo أنه يجب إعادة تجميع مكتبتي core و compiler_builtins. هذه الأخيرة مطلوبة لأنها dependency لـ core. من أجل إعادة تجميع هذه المكتبات، يحتاج cargo إلى الوصول إلى كود مصدر Rust، الذي يمكننا تثبيته مع rustup component add rust-src.

بعد تعيين مفتاح التكوين unstable.build-std وتثبيت مكون rust-src، يمكننا إعادة تشغيل أمر البناء:

> cargo build --target x86_64-blog_os.json
   Compiling core v0.0.0 (/…/rust/src/libcore)
   Compiling rustc-std-workspace-core v1.99.0 (/…/rust/src/tools/rustc-std-workspace-core)
   Compiling compiler_builtins v0.1.32
   Compiling blog_os v0.1.0 (/…/blog_os)
    Finished dev [unoptimized + debuginfo] target(s) in 0.29 secs

نرى أن cargo build الآن يعيد تجميع مكتبات core و rustc-std-workspace-core (dependency لـ compiler_builtins) و compiler_builtins لهدفنا المخصص.

🔗الدوال المتعلقة بالذاكرة

يفترض مترجم Rust أن مجموعة معينة من الدوال المدمجة متوفرة لجميع الأنظمة. معظم هذه الدوال توفرها مكتبة compiler_builtins التي أعدنا تجميعها للتو. ومع ذلك، هناك بعض الدوال المتعلقة بالذاكرة في تلك المكتبة غير مفعلة افتراضيًا لأنها عادةً ما توفرها مكتبة C على النظام. تشمل هذه الدوال memset، التي تضع جميع البايتات في كتلة ذاكرة بقيمة معينة، و memcpy، التي تنسخ كتلة ذاكرة إلى أخرى، و memcmp، التي تقارن كتلتي ذاكرة. بينما لم نكن بحاجة إلى أي من هذه الدوال لتجميع نواتنا الآن، ستكون مطلوبة بمجرد إضافة المزيد من الكود إليها (مثل نسخ الـ structs).

بما أننا لا يمكننا الربط بمكتبة C لنظام التشغيل، نحتاج إلى طريقة بديلة لتوفير هذه الدوال للمترجم. نهج ممكن لذلك قد يكون تنفيذ دوال memset الخاصة بنا وتطبيق السمة #[unsafe(no_mangle)] عليها (لتجنب إعادة التسمية التلقائية أثناء التجميع). ومع ذلك، هذا خطير لأن أصغر خطأ في تنفيذ هذه الدوال قد يؤدي إلى سلوك غير محدد. على سبيل المثال، تنفيذ memcpy بحلقة for قد يؤدي إلى recursion غير محدود لأن حلقات for تستدعي ضمنياً دالة trait IntoIterator::into_iter، التي قد تستدعي memcpy مرة أخرى. لذلك من الجيد إعادة استخدام التطبيقات الموجودة والمجربة بدلاً من ذلك.

لحسن الحظ، تحتوي مكتبة compiler_builtins بالفعل على تطبيقات لجميع الدوال المطلوبة، ولكنها معطلة افتراضيًا حتى لا تتصادم مع التطبيقات من مكتبة C. يمكننا تفعيلها عن طريق تعيين العلم build-std-features في cargo إلى ["compiler-builtins-mem"]. مثل علم build-std، يمكن تمرير هذا العلم إما في سطر الأوامر كعلم -Z أو تكوينه في جدول unstable في ملف .cargo/config.toml. بما أننا نريد دائمًا البناء مع هذا العلم، فإن خيار ملف التكوين مناسب أكثر بالنسبة لنا:

# in .cargo/config.toml

[unstable]
json-target-spec = true
build-std-features = ["compiler-builtins-mem"]
build-std = ["core", "compiler_builtins"]

(دعم ميزة compiler-builtins-mem تمت إضافته مؤخرًا جدًا، لذلك تحتاج على الأقل إلى Rust nightly 2020-09-30 لها.)

خلف الكواليس، يفعل هذا العلم ميزة mem feature في مكتبة compiler_builtins. تأثير هذا هو أن السمة #[unsafe(no_mangle)] تُطبق على تطبيقات memcpy وغيرها في المكتبة، مما يجعلها متاحة لـ linker.

مع هذا التغيير، تحتوي نواتنا على تطبيقات صالحة لجميع الدوال المطلوبة من المترجم، لذلك ستستمر في التجميع حتى لو أصبح كودنا أكثر تعقيدًا.

🔗تعيين هدف افتراضي

لتجنب تمرير المعلمة --target في كل مرة نستدعي فيها cargo build، يمكننا تجاوز الهدف الافتراضي. للقيام بذلك، نضيف ما يلي إلى ملف تكوين cargo في .cargo/config.toml:

# in .cargo/config.toml

[build]
target = "x86_64-blog_os.json"

هذا يخبر cargo باستخدام هدف x86_64-blog_os.json الخاص بنا عندما لا يتم تمرير وسيطة --target صريحة. هذا يعني أننا يمكننا الآن بناء نواتنا بـ cargo build بسيط. لمزيد من المعلومات حول خيارات تكوين cargo، راجع التوثيق الرسمي.

الآن نحن قادرون على بناء نواتنا لهدف bare metal بـ cargo build بسيط. ومع ذلك، فإن entry point _start الخاص بنا، الذي سيتم استدعاؤه من قبل bootloader، لا يزال فارغًا. حان الوقت أن نخرج شيئًا ما على الشاشة منه.

🔗الطباعة على الشاشة

أسهل طباعة نص على الشاشة في هذه المرحلة هي VGA text buffer. وهي منطقة ذاكرة خاصة مُعيّنة على أجهزة VGA تحتوي على المحتويات المعروضة على الشاشة. عادةً ما تتكون من 25 سطرًا يحتوي كل منها على 80 خلية حرف. تعرض كل خلية حرف ASCII مع بعض ألوان الخلفية والمقدمة. يبدو الإخراج على الشاشة كالتالي:

سنناقش التخطيط الدقيق لـ buffer VGA في المقال التالي، حيث سنكتب أول driver صغير له. لطباعة “Hello World!”، نحتاج فقط إلى معرفة أن الـ buffer موجود على العنوان 0xb8000 وأن كل خلية حرف تتكون من بايت ASCII وبايت لون.

يبدو التنفيذ كالتالي:

static HELLO: &[u8] = b"Hello World!";

#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    let vga_buffer = 0xb8000 as *mut u8;

    for (i, &byte) in HELLO.iter().enumerate() {
        unsafe {
            *vga_buffer.offset(i as isize * 2) = byte;
            *vga_buffer.offset(i as isize * 2 + 1) = 0xb;
        }
    }

    loop {}
}

أولاً، نحول العدد الصحيح 0xb8000 إلى مؤشر خام. ثم نتكرار على بايتات السلسلة النصية من البايتات HELLO الثابتة. نستخدم الدالة enumerate للحصول على متغير عدّاد i أيضًا. في جسم حلقة for، نستخدم الدالة offset لكتابة بايت السلسلة وبايت اللون المقابل (0xb هو لون سيان فاتح).

لاحظ أن هناك كتلة unsafe حول جميع عمليات الكتابة في الذاكرة. السبب هو أن مترجم Rust لا يستطيع إثبات أن المؤشرات الخام التي ننشئها صالحة. يمكنها الإشارة إلى أي مكان وتؤدي إلى تلف البيانات. بوضعها في كتلة unsafe، نحن نخبر المترجم أننا متأكدون تمامًا من أن العمليات صالحة. لاحظ أن كتلة unsafe لا توقف فحوصات الأمان في Rust. إنها تسمح لك فقط بـ خمسة أشياء إضافية.

أريد التأكيد على أن هذا ليس الطريقة التي نريد القيام بها في Rust! من السهل جدًا ارتكاب أخطاء عند العمل مع المؤشرات الخام داخل كتل unsafe. على سبيل المثال، يمكننا بسهولة الكتابة بعد نهاية buffer إذا لم نكن حذرين.

لذلك نريد تقليل استخدام unsafe قدر الإمكان. يمنحنا Rust القدرة على القيام بذلك بإنشاء تجريدات آمنة. على سبيل المثال، يمكننا إنشاء نوع buffer VGA يجمع كل عدم الأمان ويضمن أنه من المستحيل القيام بأي شيء خاطئ من الخارج. بهذه الطريقة، سنحتاج فقط إلى كميات قليلة من كود unsafe ونضمن عدم انتهاك أمان الذاكرة. سنقوم بإنشاء مثل هذا التجريد الآمن لـ buffer VGA في المقال التالي.

🔗تشغيل النواة

الآن بعد أن لدينا ملف قابل للتنفيذ يفعل شيئًا محسوسًا، حان الوقت لتشغيله. أولاً، نحتاج إلى تحويل نواتنا المجمّعة إلى صورة قرص قابلة للإقلاع عن طريق ربطها بـ bootloader. ثم يمكننا تشغيل صورة القرص في الآلة الافتراضية QEMU أو إقلاعها على أجهزة حقيقية باستخدام USB stick.

🔗إنشاء صورة إقلاع

لتحويل نواتنا المجمّعة إلى صورة قرص قابلة للإقلاع، نحتاج إلى ربطها بـ bootloader. كما تعلمنا في القسم حول الإقلاع، فإن الـ bootloader مسؤول عن تهيئة وحدة المعالجة المركزية وتحميل نواتنا.

بدلاً من كتابة bootloader خاص بنا، وهو مشروع بحد ذاته، نستخدم مكتبة bootloader. تنفذ هذه المكتبة bootloader أساسي لـ BIOS بدون أي تبعيات C، فقط Rust و inline assembly. لاستخدامها لإقلاع نواتنا، نحتاج إلى إضافة dependency عليها:

# in Cargo.toml

[dependencies]
bootloader = "0.9"

ملاحظة: هذا المقال متوافق فقط مع bootloader v0.9. الإصدارات الأحدث تستخدم نظام بناء مختلف وستؤدي إلى أخطاء بناء عند اتباع هذا المقال.

إضافة bootloader كـ dependency لا يكفي لإنشاء صورة قرص قابلة للإقلاع فعليًا. المشكلة هي أننا نحتاج إلى ربط نواتنا مع bootloader بعد التجميع، ولكن cargo لا يدعم سكريپتات ما بعد البناء.

لحل هذه المشكلة، أنشأنا أداة تسمى bootimage تقوم أولاً بتجميع النواة و bootloader، ثم تربطهما معًا لإنشاء صورة قرص قابلة للإقلاع. لتثبيت الأداة، اذهب إلى الدليل الرئيسي (أو أي دليل خارج مشروع cargo) ونفّذ الأمر التالي في terminal:

cargo install bootimage

لتشغيل bootimage وبناء الـ bootloader، تحتاج إلى تثبيت مكون llvm-tools-preview rustup. يمكنك ذلك بتنفيذ rustup component add llvm-tools-preview.

بعد تثبيت bootimage وإضافة مكون llvm-tools-preview، يمكنك إنشاء صورة قرص قابلة للإقلاع بالعودة إلى دليل مشروع cargo وتنفيذ:

> cargo bootimage

نرى أن الأداة تعيد تجميع نواتنا باستخدام cargo build، لذلك ستلتقط تلقائيًا أي تغييرات تقوم بها. بعد ذلك، تجمع الـ bootloader، وقد يستغرق ذلك بعض الوقت. مثل جميع تبعيات crates، يتم بناؤها مرة واحدة فقط ثم يتم تخزينها مؤقتًا، لذلك ستكون البناءات اللاحقة أسرع بكثير. أخيرًا، تجمع bootimage bootloader ونواتك في صورة قرص قابلة للإقلاع.

بعد تنفيذ الأمر، يجب أن ترى صورة قرص قابلة للإقلاع باسم bootimage-blog_os.bin في دليل target/x86_64-blog_os/debug. يمكنك إقلاعها على آلة افتراضية أو نسخها على USB drive لإقلاعها على أجهزة حقيقية. (لاحظ أن هذا ليس صورة CD، التي لها تنسيق مختلف، لذلك حرقها على CD لا يعمل).

🔗كيف تعمل؟

تقوم أداة bootimage بالخطوات التالية خلف الكواليس:

• تجمع نواتنا إلى ملف ELF.
• تجمع dependency bootloader كـ executable مستقل.
• تربط بايتات ملف ELF للنواة مع bootloader.

عند الإقلاع، يقرأ الـ bootloader ملف ELF المُلحق ويحلله. ثم يعيّن أجزاء البرنامج إلى عناوين افتراضية في page tables، ويصفّر قسم .bss، ويُعدّ stack. أخيرًا، يقرأ عنوان entry point (دالة _start الخاصة بنا) ويقفز إليها.

🔗تشغيلها في QEMU

يمكننا الآن إقلاع صورة القرص في آلة افتراضية. لإقلاعها في QEMU، نفّذ الأمر التالي:

> qemu-system-x86_64 -drive format=raw,file=target/x86_64-blog_os/debug/bootimage-blog_os.bin

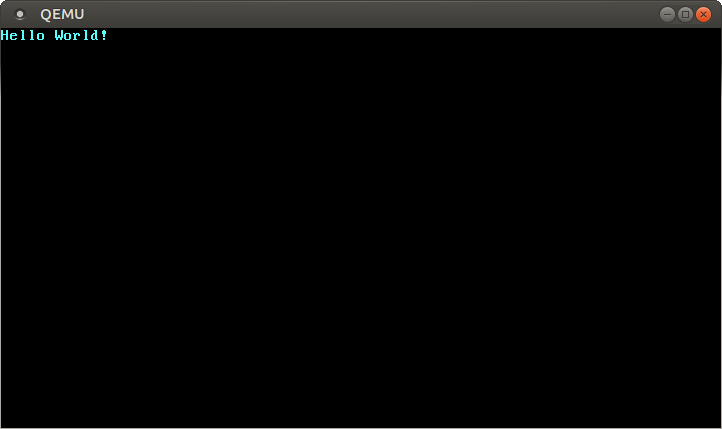

يفتح هذا نافذة منفصلة يجب أن تبدو مشابهة لهذا:

نرى أن “Hello World!” الخاصة بنا مرئية على الشاشة.

🔗جهاز حقيقي

من الممكن أيضًا كتابتها على USB stick وإقلاعها على جهاز حقيقي، لكن كن حذرًا في اختيار اسم الجهاز الصحيح، لأن كل شيء على ذلك الجهاز يتم الكتابة فوقه:

> dd if=target/x86_64-blog_os/debug/bootimage-blog_os.bin of=/dev/sdX && sync

حيث sdX هو اسم جهاز USB stick.

بعد كتابة الصورة على USB stick، يمكنك تشغيلها على أجهزة حقيقية عن طريق الإقلاع منها. ربما تحتاج إلى استخدام قائمة إقلاع خاصة أو تغيير ترتيب الإقلاع في تكوين BIOS للإقلاع من USB stick. لاحظ أنها لا تعمل حاليًا لأجهزة UEFI، لأن مكتبة bootloader لا تدعم UEFI بعد.

🔗استخدام cargo run

لتسهيل تشغيل نواتنا في QEMU، يمكننا تعيين مفتاح التكوين runner لـ cargo:

# in .cargo/config.toml

[target.'cfg(target_os = "none")']
runner = "bootimage runner"

جدول target.'cfg(target_os = "none")' ينطبق على جميع الأهداف التي يكون فيها حقل "os" في ملف تكوين الهدف مُعيّن إلى "none". هذا يشمل هدف x86_64-blog_os.json الخاص بنا. يحدد المفتاح runner الأمر الذي يجب استدعاؤه لـ cargo run. يتم تشغيل الأمر بعد بناء ناجح مع تمرير مسار executable كوسيطة أولى. راجع توثيق cargo لمزيد من التفاصيل.

أمر bootimage runner مصمم خصيصًا ليكون قابلاً للاستخدام كـ executable runner. يربط الملف التنفيذي المعطى مع dependency bootloader للمشروع ثم يطلق QEMU. راجع [Readme لـ bootimage] لمزيد من التفاصيل وخيارات التكوين الممكنة.

الآن يمكننا استخدام cargo run لتجميع نواتنا وإقلاعها في QEMU.

🔗ما التالي؟

في المقال التالي، سنستكشف VGA text buffer بمزيد من التفصيل وسنكتب واجهة آمنة له. سنضيف أيضًا دعم macro println.
