تنفيذ Paging

يُظهر هذا المقال كيفية تنفيذ دعم paging في نواتنا. يستكشف أولاً تقنيات مختلفة لجعل physical page table frames قابلة للوصول من النواة ويناقش مزاياها وعيوبها. ثم ينفذ دالة ترجمة عنوان ودالة لإنشاء تعيين جديد.

هذا المدونة مطوّرة بشكل مفتوح على GitHub. إذا كان لديك أي مشاكل أو أسئلة، يرجى فتح issue هناك. يمكنك أيضًا ترك تعليقات في الأسفل. يمكن العثور على الكود المصدري الكامل لهذا المقال في فرع post-09.

🔗المقدمة

قدم المقال السابق مفهوم paging. وظّف paging بمقارنته مع segmentation، شرح كيف يعمل paging و page tables، ثم قدّم تصميم 4-level page table لـ x86_64. وجدنا أن bootloader قد أعد بالفعل page table hierarchy لنواتنا، مما يعني أن نواتنا تعمل بالفعل على عناوين افتراضية. هذا يحسن الأمان لأن الوصول غير القانوني للذاكرة يسبب page fault exceptions بدلاً من تعديل ذاكرة فيزيائية عشوائية.

انتهى المقال بمشكلة أننا لا نستطيع الوصول إلى page tables من نواتنا لأنها مخزنة في ذاكرة فيزيائية ونواتنا تعمل بالفعل على عناوين افتراضية. يستكشف هذا المقال نهجًا مختلفة لجعل page table frames قابلة للوصول لنواتنا. سنناقش مزايا وعيوب كل نهج ثم نقرر نهجًا لنواتنا.

لتنفيذ النهج، سنحتاج إلى دعم من bootloader، لذلك سنكوّنه أولاً. بعد ذلك، سننفذ دالة تمر عبر page table hierarchy لترجمة العناوين الافتراضية إلى فيزيائية. أخيرًا، نتعلم كيفية إنشاء تعيينات جديدة في page tables وكيفية إيجاد memory frames غير مستخدمة لإنشاء page tables جديدة.

🔗الوصول إلى جداول التصفح

الوصول إلى page tables من نواتنا ليس سهلًا كما قد يبدو. لفهم المشكلة، لننظر في مثال page table hierarchy من المقال السابق مرة أخرى:

الشيء المهم هنا هو أن كل page entry تخزن العنوان الفزيائي لـ table التالية. هذا يتجنب الحاجة لتشغيل ترجمة لهذه العناوين أيضًا، الذي سيكون سيئًا للأداء ويمكن أن يسبب بسهولة translation loops غير محدودة.

المشكلة بالنسبة لنا هي أننا لا نستطيع الوصول مباشرة إلى العناوين الفيزيائية من نواتنا لأن نواتنا تعمل أيضًا على عناوين افتراضية. على سبيل المثال، عندما نصل إلى العنوان 4 KiB نصل إلى العنوان الافتراضي 4 KiB، وليس العنوان الفزيائي 4 KiB حيث level 4 page table مخزنة. عندما نريد الوصول إلى العنوان الفيزيائي 4 KiB، نستطيع ذلك فقط عبر بعض العنوان الافتراضي الذي يشير إليه.

لذلك من أجل الوصول إلى page table frames، نحتاج إلى تعيين بعض virtual pages إليها. هناك طرق مختلفة لإنشاء هذه التعيينات جميعها تسمح لنا بالوصول إلى page table frames عشوائية.

🔗الربط بالتطابق (Identity Mapping)

حل بسيط هو identity mapping لجميع page tables:

في هذا المثال، نرى عدة page table frames مُعيّنة بـ identity mapping. بهذه الطريقة، العناوين الفيزيائية لـ page tables هي أيضًا عناوين افتراضية صالحة حتى نتمكن بسهولة من الوصول إلى page tables لجميع المستويات بدءًا من register CR3.

ومع ذلك، يُ clutter مساحة العنونة الافتراضية ويجعل من الصعب أكثر إيجاد مناطق ذاكرة متصلة بأحجام أكبر. على سبيل المثال، تخيل أننا نريد إنشاء منطقة ذاكرة افتراضية بحجم 1000 KiB في الرسم أعلاه، مثلًا لـ memory-mapping a file. لا نستطيع بدء المنطقة في 28 KiB لأنها ستتصادم مع الصفحة المُعيّنة بالفعل في 1004 KiB. لذلك نحتاج للنظر أبعد حتى نجد منطقة غير مُعيّنة كبيرة بما يكفي، على سبيل المثال في 1008 KiB. هذه مشكلة تجزئة مشابهة لـ segmentation.

بالمثل، يجعل إنشاء page tables جديدة أصعب بكثير لأننا نحتاج لإيجاد physical frames whose pages المقابلة غير مستخدمة بالفعل. على سبيل المثال، لنفترض أننا حجزنا الذاكرة الافتراضية الافتراضية 1000 KiB starting at 1008 KiB لملف memory-mapped. الآن لا نستطيع استخدام أي frame بعنوان فيزيائي بين 1000 KiB و 2008 KiB بعد الآن، لأننا لا نستطيع identity map لها.

🔗التعيين عند إزاحة ثابتة

لتجنب مشكلة cluttering مساحة العنونة الافتراضية، يمكننا استخدام منطقة ذاكرة منفصلة لتعيينات page table. لذلك بدلاً من identity mapping لـ page table frames، نعيّنها بـ offset ثابت في مساحة العنونة الافتراضية. على سبيل المثال، يمكن أن يكون offset 10 TiB:

باستخدام الذاكرة الافتراضية في النطاق 10 TiB..(10 TiB + physical memory size) exclusively لتعيينات page table، نتجنب مشاكل التصادم لـ identity mapping. حجز مثل هذه المنطقة الكبيرة من مساحة العنونة الافتراضية ممكن فقط إذا كانت مساحة العنونة الافتراضية أكبر بكثير من حجم الذاكرة الفيزيائية. هذا ليس مشكلة على x86_64 لأن مساحة العنونة 48-bit بحجم 256 TiB.

لا يزال هذا النهج له عيب أننا نحتاج لإنشاء تعيين جديد whenever نُنشئ page table جديدة. أيضًا، لا يسمح بالوصول إلى page tables لمساحات عنونة أخرى، الذي سيكون مفيدًا عند إنشاء عملية جديدة.

🔗تعيين الذاكرة الفيزيائية بالكامل

يمكننا حل هذه المشاكل بـ تعيين الذاكرة الفيزيائية بالكامل بدلاً من page table frames فقط:

يسمح هذا النهج لنواتنا بالوصول إلى ذاكرة فيزيائية عشوائية، بما في ذلك page table frames لمساحات عنونة أخرى. نطاق الذاكرة الافتراضية المحجوزة له نفس الحجم كما قبل، مع أن الاختلاف أنه لم يعد يحتوي على صفحات غير مُعيّنة.

عيب هذا النهج هو أن page tables إضافية مطلوبة لتخزين تعيين الذاكرة الفيزيائية. هذه page tables تحتاج للتخزين في مكان ما، لذلك تستهلك جزءًا من الذاكرة الفيزيائية، الذي يمكن أن يكون مشكلة على أجهزة ذات ذاكرة صغيرة.

على x86_64، ومع ذلك، يمكننا استخدام huge pages بحجم 2 MiB للتعيين، بدلاً من 4 KiB pages الافتراضية. بهذه الطريقة، تعيين 32 GiB من الذاكرة الفيزيائية يحتاج فقط 132 KiB لـ page tables لأن فقط level 3 table واحدة و 32 level 2 tables مطلوبة. huge pages أكثر كفاءة في cache أيضًا لأنها تستخدم entries أقل في translation lookaside buffer (TLB).

🔗التعيينات المؤقتة

للأجهزة ذات كميات صغيرة جدًا من الذاكرة الفيزيائية، يمكننا تعيين page table frames مؤقتًا فقط عندما نحتاج للوصول إليها. لتمكين إنشاء التعيينات المؤقتة، نحتاج فقط إلى level 1 table واحدة مُعيّنة بشكل identity:

level 1 table في هذا الرسم تتحكم في أول 2 KiB من مساحة العنونة الافتراضية. هذا لأنها قابلة للوصول ببدء من register CR3 واتباع entry الـ 0 في level 4 و level 3 و level 2 page tables. entry برقم 8 تُعيّن virtual page في العنوان 32 KiB إلى physical frame في العنوان 32 KiB، وبالتالي identity mapping لـ level 1 table نفسها. يُظهر الرسم هذا identity-mapping بالسهم الأفقي في 32 KiB.

بالكتابة إلى level 1 table المُعيّنة بـ identity، يمكن لنواتنا إنشاء ما يصل إلى 511 temporary mappings (512 minus entry المطلوبة لـ identity mapping). في المثال أعلاه، أنشأت النواة temporary mappingين:

• بتعيين entry الـ 0 من level 1 table إلى frame بالعنوان 24 KiB، أنشأت temporary mapping لـ virtual page في 0 KiB إلى physical frame لـ level 2 page table، موضحة بالسهم المنقط.
• بتعيين entry الـ 9 من level 1 table إلى frame بالعنوان 4 KiB، أنشأت temporary mapping لـ virtual page في 36 KiB إلى physical frame لـ level 4 page table، موضحة بالسهم المنقط.

الآن يمكن للنواة الوصول إلى level 2 page table بالكتابة إلى page 0 KiB و level 4 page table بالكتابة إلى page 36 KiB.

عملية الوصول إلى page table frame عشوائية مع temporary mappings ستكون:

• البحث عن entry فارغة في identity-mapped level 1 table.
• تعيين ذلك entry إلى physical frame لـ page table التي نريد الوصول إليها.
• الوصول إلى frame المستهدف عبر virtual page المُعيّنة إلى entry.
• تعيين entry إلى unused، وبالتالي إزالة temporary mapping مرة أخرى.

هذا النهج يعيد استخدام نفس 512 virtual pages لإنشاء التعيينات وبالتالي يحتاج فقط 4 KiB من الذاكرة الفيزيائية. العيب هو أنه مرهق بعض الشيء، خاصة لأن تعيين جديد قد يحتاج تعديلات على مستويات table متعددة، مما يعني أننا سنحتاج لتكرار العملية أعلاه عدة مرات.

🔗جداول التصفح العودية

نهج آخر مثير، لا يحتاج أي page tables إضافية على الإطلاق، هو تعيين page table بشكل recursive. الفكرة خلف هذا النهج هي تعيين entry من level 4 page table إلى level 4 table نفسها. بفعل هذا، نحجز فعليًا جزءًا من مساحة العنونة الافتراضية ونُعيّن جميع page table frames الحالية والمستقبلية إلى تلك المساحة.

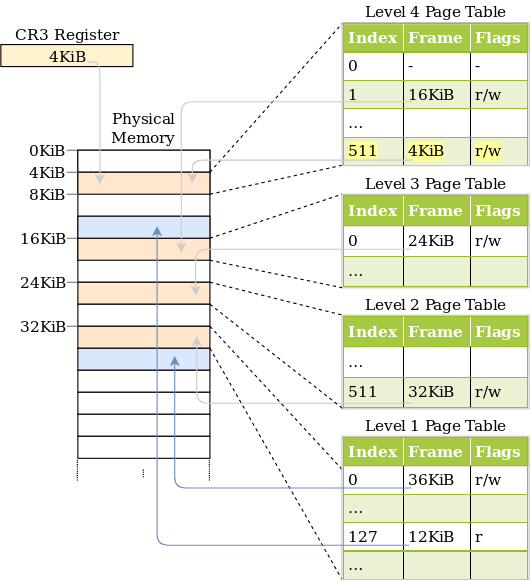

لنمر عبر مثال لفهم كيف يعمل هذا:

الفرق الوحيد عن مثال بداية هذا المقال هو entry الإضافية في الفهرس 511 في level 4 table، المُعيّنة إلى physical frame 4 KiB، frame لـ level 4 table نفسها.

بترك وحدة المعالجة المركزية تتبع هذا entry في ترجمة، لا تصل إلى level 3 table بل نفس level 4 table مرة أخرى. هذا مشابه لـ recursive function تستدعي نفسها، لذلك تُسمى هذه table recursive page table. الشيء المهم هو أن وحدة المعالجة المركزية تفترض أن كل entry في level 4 table تشير إلى level 3 table، لذلك تتعامل الآن مع level 4 table كـ level 3 table. هذا يعمل لأن tables لجميع المستويات لها نفس التخطيط بالضبط على x86_64.

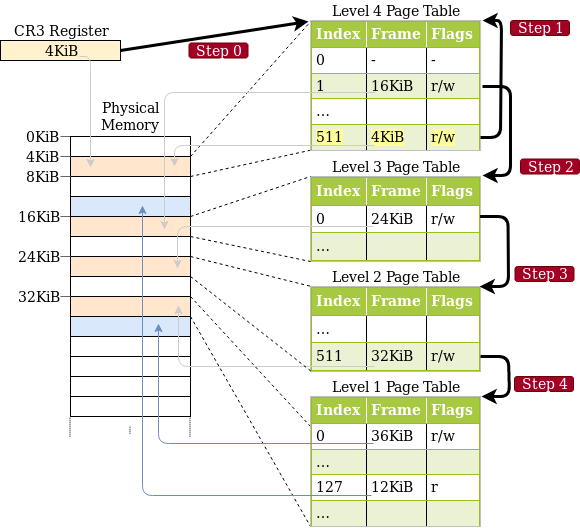

باتباع recursive entry مرة أو مرات متعددة قبل بدء الترجمة الفعلية، يمكننا تقصير عدد المستويات التي يمر عليها وحدة المعالجة المركزية. على سبيل المثال، إذا اتبعنا recursive entry مرة ثم proceed إلى level 3 table، تعتقد وحدة المعالجة المركزية أن level 3 table هي level 2 table. بالمزيد، تتعامل مع level 2 table كـ level 1 table و level 1 table كـ frame المُعيّنة. هذا يعني أننا الآن نستطيع قراءة وكتابة level 1 page table لأن وحدة المعالجة المركزية تعتقد أنها frame المُعيّنة. الرسم أدناه يوضح خطوات الترجمة الخمسة:

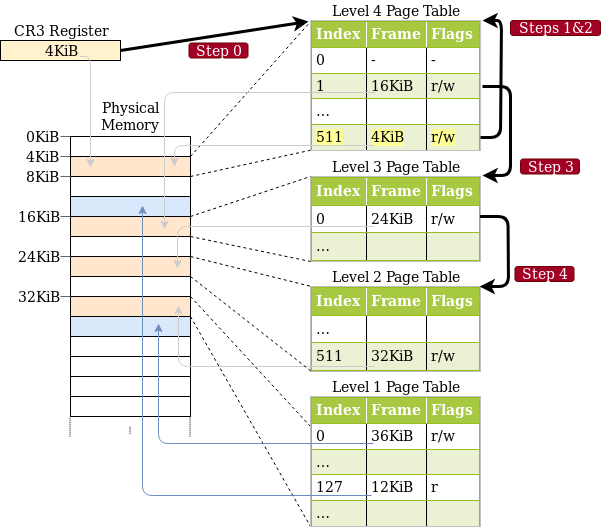

بالمثل، يمكننا اتباع recursive entry مرتين قبل بدء الترجمة لتقليل عدد المستويات المُمر عليها إلى اثنين:

لنمر عبرها خطوة بخطوة: أولاً، تتبع وحدة المعالجة المركزية recursive entry على level 4 table وتصل إلى level 3 table. ثم تتبع recursive entry مرة أخرى وتصل إلى level 2 table. لكن في الواقع، لا تزال على level 4 table. عندما تتبع وحدة المعالجة المركزية entry مختلفة الآن، تهبط على level 3 table لكنها تعتقد أنها على level 1 table. لذلك بينما entry التالية تشير إلى level 2 table، تعتقد وحدة المعالجة المركزية أنها تشير إلى frame المُعيّنة، الذي يسمح لنا بقراءة وكتابة level 2 table.

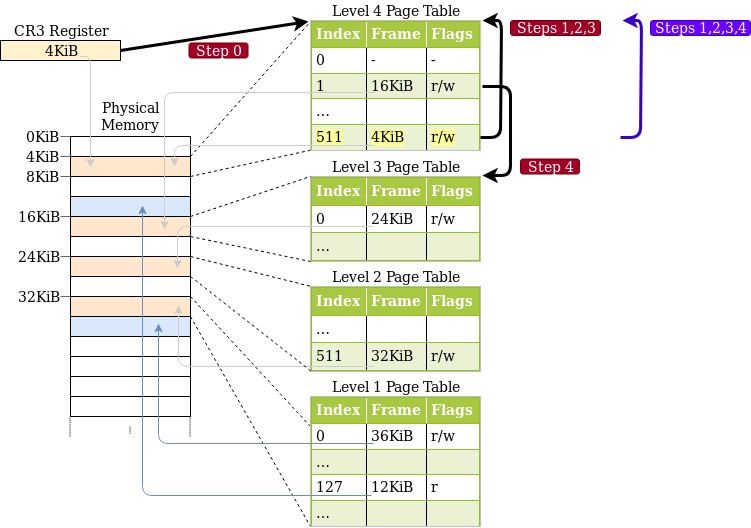

الوصول إلى tables للمستويين 3 و 4 يعمل بنفس الطريقة. للوصول إلى level 3 table، نتبع recursive entry ثلاث مرات، نخدع وحدة المعالجة المركزية لتظن أنها على level 1 table. ثم نتبع entry أخرى ونصل إلى level 3 table، التي تتعامل معها وحدة المعالجة المركزية كـ frame المُعيّنة. للوصول إلى level 4 table نفسها، نتبع recursive entry أربع مرات حتى تعامل وحدة المعالجة المركزية level 4 table نفسها كـ frame المُعيّنة (باللون الأزرق في الرسم أدناه).

قد يستغرق بعض الوقت لفهم المفهوم، لكنه يعمل بشكل جيد في الممارسة العملية.

في القسم أدناه، نشرح كيفية بناء عناوين افتراضية لاتباع recursive entry مرة أو مرات متعددة. لن نستخدم recursive paging لتنفيذنا، لذلك لا تحتاج لقراءته لمتابعة المقال. إذا كان يهمك، فقط اضغط على “Address Calculation” لتوسيعه.

// the virtual address whose corresponding page tables you want to access
let addr: usize = […]

let r = 0o777; // recursive index
let sign = 0o177777 << 48; // sign extension

// retrieve the page table indices of the address that we want to translate
let l4_idx = (addr >> 39) & 0o777; // level 4 index
let l3_idx = (addr >> 30) & 0o777; // level 3 index
let l2_idx = (addr >> 21) & 0o777; // level 2 index
let l1_idx = (addr >> 12) & 0o777; // level 1 index
let page_offset = addr & 0o7777;

// calculate the table addresses
let level_4_table_addr =
    sign | (r << 39) | (r << 30) | (r << 21) | (r << 12);
let level_3_table_addr =
    sign | (r << 39) | (r << 30) | (r << 21) | (l4_idx << 12);
let level_2_table_addr =
    sign | (r << 39) | (r << 30) | (l4_idx << 21) | (l3_idx << 12);
let level_1_table_addr =
    sign | (r << 39) | (l4_idx << 30) | (l3_idx << 21) | (l2_idx << 12);

// in src/memory.rs

use x86_64::structures::paging::{Mapper, Page, PageTable, RecursivePageTable};
use x86_64::{VirtAddr, PhysAddr};

/// Creates a RecursivePageTable instance from the level 4 address.
let level_4_table_addr = […];
let level_4_table_ptr = level_4_table_addr as *mut PageTable;
let recursive_page_table = unsafe {
    let level_4_table = &mut *level_4_table_ptr;
    RecursivePageTable::new(level_4_table).unwrap();
}


/// Retrieve the physical address for the given virtual address
let addr: u64 = […]
let addr = VirtAddr::new(addr);
let page: Page = Page::containing_address(addr);

// perform the translation
let frame = recursive_page_table.translate_page(page);
frame.map(|frame| frame.start_address() + u64::from(addr.page_offset()))

Recursive Paging تقنية مثيرة تُظهر كيف يمكن لتعيين واحد في page table أن يكون قويًا. من السهل نسبيًا تنفيذها وتحتاج فقط إلى أقل قدر من الإعداد (فقط recursive entry واحدة)، لذلك هي خيار جيد للتجارب الأولى مع paging.

ومع ذلك، لها أيضًا بعض العيوب:

• تحتل مساحة كبيرة من الذاكرة الافتراضية (512 GiB). هذا ليس مشكلة كبيرة في مساحة العنونة 48-bit الكبيرة، لكنه قد يؤدي إلى سلوك cache غير مثالي.
• تسمح فقط بالوصول السهل إلى مساحة العنونة النشطة حاليًا. لا يزال الوصول إلى مساحات عنونة أخرى ممكنًا بتغيير recursive entry، لكن temporary mapping مطلوب للعودة. شرحنا كيفية فعل ذلك في مقال Remap The Kernel (القديم).
• تعتمد بشكل كبير على page table format لـ x86 وقد لا تعمل على معماريات أخرى.

🔗دعم bootloader

جميع هذه النهج تحتاج تعديلات page table لإعدادها. على سبيل المثال، تعيينات الذاكرة الفيزيائية تحتاج إلى الإنشاء أو entry من level 4 table تحتاج إلى التعيين بشكل recursive. المشكلة هي أننا لا نستطيع إنشاء هذه التعيينات المطلوبة بدون طريقة موجودة للوصول إلى page tables.

هذا يعني أننا نحتاج إلى مساعدة bootloader، الذي يُنشئ page tables التي تعمل عليها نواتنا. لدى bootloader الوصول إلى page tables، لذلك يمكنه إنشاء أي تعيينات نحتاجها. في تنفيذه الحالي، مكتبة bootloader تدعم اثنين من النهج أعلاه، مُتحكم بها عبر cargo features:

• ميزة map_physical_memory تُعيّن الذاكرة الفيزيائية بالكامل في مكان ما في مساحة العنونة الافتراضية. بذلك، لدى النواة وصول إلى جميع الذاكرة الفيزيائية ويمكنها اتباع نهج Map the Complete Physical Memory.
• مع ميزة recursive_page_table، يُعيّن bootloader entry من level 4 page table بشكل recursive. هذا يسمح للنواة بالوصول إلى page tables كما هو موضح في قسم Recursive Page Tables.

نختار النهج الأول لنواتنا لأنه بسيط ومستقل عن المنصة وأقوى (يسمح أيضًا بالوصول إلى non-page-table-frames). لتفعيل دعم bootloader المطلوب، نضيف ميزة map_physical_memory إلى dependency bootloader:

[dependencies]
bootloader = { version = "0.9", features = ["map_physical_memory"]}

مع تفعيل هذه الميزة، يُعيّن bootloader الذاكرة الفيزيائية بالكامل إلى نطاق عنوان افتراضي غير مستخدم. لتوصيل نطاق العنوان الافتراضي لنواتنا، يمرر bootloader بنية boot information.

🔗معلومات الإقلاع

مكتبة bootloader تحدد struct BootInfo يحتوي على جميع المعلومات التي يمررها لنواتنا. لا يزال struct في مرحلة مبكرة، لذلك توقع بعض التكسرات عند التحديث إلى إصدارات bootloader غير متوافقة semver. مع تفعيل ميزة map_physical_memory، حاليًا لها حقلان memory_map و physical_memory_offset:

• حقل memory_map يحتوي على نظرة عامة على الذاكرة الفيزيائية المتاحة. يخبر نواتنا كم ذاكرة فيزيائية متاحة في النظام وأي مناطق ذاكرة محجوزة لأجهزة مثل VGA hardware. يمكن الاستعلام عن memory map من BIOS أو UEFI firmware، لكن فقط في وقت مبكر جدًا من عملية الإقلاع. لهذا السبب، يجب توفيره من قبل bootloader لأنه لا توجد طريقة للنواة لاستعادته لاحقًا. سنحتاج memory map لاحقًا في هذا المقال.
• physical_memory_offset يخبرنا بالعنوان الافتراضي البداية لـ physical memory mapping. بإضافة هذا offset إلى عنوان فيزيائي، نحصل على العنوان الافتراضي المقابل. هذا يسمح لنا بالوصول إلى ذاكرة فيزيائية عشوائية من نواتنا.
• يمكن تخصيص physical memory offset بإضافة جدول [package.metadata.bootloader] في Cargo.toml وتعيين الحقل physical-memory-offset = "0x0000f00000000000" (أو أي قيمة أخرى). ومع ذلك، لاحظ أن bootloader قد يُ panic إذا وصل إلى قيم عناوين فيزيائية تبدأ بالتداخل مع المساحة خارج offset، أي مناطق كان قد عيّنها سابقًا إلى عناوين فيزيائية مبكرة أخرى. لذلك بشكل عام، كلما كانت القيمة أعلى (> 1 TiB)، كان أفضل.

يمرر bootloader struct BootInfo لنواتنا في شكل وسيطة &'static BootInfo لدالة _start. ليس لدينا هذه الوسيطة معلنة في دالتنا بعد، لذلك لنضيفها:

// in src/main.rs

use bootloader::BootInfo;

#[unsafe(no_mangle)]
pub extern "C" fn _start(boot_info: &'static BootInfo) -> ! { // new argument
    […]
}

لم تكن مشكلة ترك هذه الوسيطة قبل لأن x86_64 calling convention تمرر الوسيطة الأولى في register CPU. لذلك، تُتجاهل الوسيطة ببساطة عندما لا تُعلّن. ومع ذلك، ستكون مشكلة إذا استخدمنا عن طريق الخطأ نوع وسيطة خاطئ، لأن المترجم لا يعرف type signature الصحيح لدالة entry point.

🔗الماكرو entry_point

بما أن دالة _start تُستدعى خارجيًا من bootloader، لا يحدث فحص لـ function signature. هذا يعني أننا يمكنها أن تأخذ وسيطات عشوائية دون أي أخطاء تجميع، لكنها ستفشل أو تسبب undefined behavior وقت التشغيل.

للتأكد من أن دالة entry point لها دائمًا signature الصحيح الذي يتوقعه bootloader، توفر مكتبة bootloader macro entry_point يوفر طريقة type-checked لتحديد دالة Rust كـ entry point. لنعد كتابة دالة entry point لاستخدام هذا macro:

// in src/main.rs

use bootloader::{BootInfo, entry_point};

entry_point!(kernel_main);

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    […]
}

لم نعد بحاجة لاستخدام extern "C" أو no_mangle لـ entry point، لأن macro يحدد _start entry point منخفض المستوى الحقيقي لنا. دالة kernel_main الآن دالة Rust عادية completely، لذلك يمكننا اختيار اسم عشوائي لها. الشيء المهم أنها type-checked حتى يحدث خطأ تجميع عندما نستخدم signature خاطئ، على سبيل المثال بإضافة وسيطة أو تغيير نوع الوسيطة.

لننفّذ نفس التغيير في lib.rs:

// in src/lib.rs

#[cfg(test)]
use bootloader::{entry_point, BootInfo};

#[cfg(test)]
entry_point!(test_kernel_main);

/// Entry point for `cargo test`
#[cfg(test)]
fn test_kernel_main(_boot_info: &'static BootInfo) -> ! {
    // like before
    init();
    test_main();
    hlt_loop();
}

بما أن entry point تُستخدم فقط في وضع الاختبار، نضيف السمة #[cfg(test)] لجميع العناصر. نعطي entry point الاختبار الاسم المميز test_kernel_main لتجنب الالتباس مع kernel_main في main.rs. لا نستخدم parameter BootInfo الآن، لذلك نضيف بادئة _ إلى اسم parameter لكتم تحذير المتغير غير المستخدم.

🔗التنفيذ

الآن بعد أن لدينا وصول إلى الذاكرة الفيزيائية، يمكننا أخيرًا البدء بتنفيذ كود page table. أولاً، سنلقي نظرة على page tables النشطة حاليًا التي تعمل عليها نواتنا. في الخطوة الثانية، سننفذ دالة ترجمة تُعيد العنوان الفزيائي الذي يشير إليه العنوان الافتراضي. كخطوة أخيرة، سنحاول تعديل page tables لإنشاء تعيين جديد.

قبل أن نبدأ، نُنشئ module memory جديدًا لكودنا:

// in src/lib.rs

pub mod memory;

لـ module، نُنشئ ملف src/memory.rs فارغ.

🔗Accessing the Page Tables

في نهاية المقال السابق، حاولنا إلقاء نظرة على page tables التي تعمل عليها نواتنا، لكننا فشلنا لأننا لم نتمكن من الوصول إلى physical frame التي يشير إليها register CR3. نحن الآن قادرون على المتابعة من هناك بإنشاء دالة active_level_4_table تُعيد مرجعًا إلى level 4 page table النشطة:

// in src/memory.rs

use x86_64::{
    structures::paging::PageTable,
    VirtAddr,
};

/// Returns a mutable reference to the active level 4 table.
///
/// This function is unsafe because the caller must guarantee that the
/// complete physical memory is mapped to virtual memory at the passed
/// `physical_memory_offset`. Also, this function must be only called once
/// to avoid aliasing `&mut` references (which is undefined behavior).
pub unsafe fn active_level_4_table(physical_memory_offset: VirtAddr)
    -> &'static mut PageTable
{
    use x86_64::registers::control::Cr3;

    let (level_4_table_frame, _) = Cr3::read();

    let phys = level_4_table_frame.start_address();
    let virt = physical_memory_offset + phys.as_u64();
    let page_table_ptr: *mut PageTable = virt.as_mut_ptr();

    unsafe { &mut *page_table_ptr }
}

أولاً، نقرأ physical frame لـ level 4 table النشطة من register CR3. ثم نأخذ عنوانها الفزيائي البداية، نحوله إلى u64، ونضيفه إلى physical_memory_offset للحصول على العنوان الافتراضي حيث page table frame مُعيّنة. أخيرًا، نحول العنوان الافتراضي إلى *mut PageTable raw pointer عبر دالة as_mut_ptr ثم نُنشئ &mut PageTable reference بشكل unsafe. نُنشئ &mut reference بدلاً من & reference لأننا سنعدّل page tables لاحقًا في هذا المقال.

يمكننا الآن استخدام هذه الدالة لطباعة entries لـ level 4 table:

// in src/main.rs

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    use blog_os::memory::active_level_4_table;
    use x86_64::VirtAddr;

    println!("Hello World{}", "!");
    blog_os::init();

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);
    let l4_table = unsafe { active_level_4_table(phys_mem_offset) };

    for (i, entry) in l4_table.iter().enumerate() {
        if !entry.is_unused() {
            println!("L4 Entry {}: {:?}", i, entry);
        }
    }

    // as before
    #[cfg(test)]
    test_main();

    println!("It did not crash!");
    blog_os::hlt_loop();
}

أولاً، نحول physical_memory_offset من struct BootInfo إلى VirtAddr ونمررها إلى دالة active_level_4_table. ثم نستخدم دالة iter للمرور على page table entries و combinator enumerate لإضافة فهرس i إضافيًا لكل عنصر. نطبع فقط entries غير الفارغة لأن جميع 512 entries لن تتسع على الشاشة.

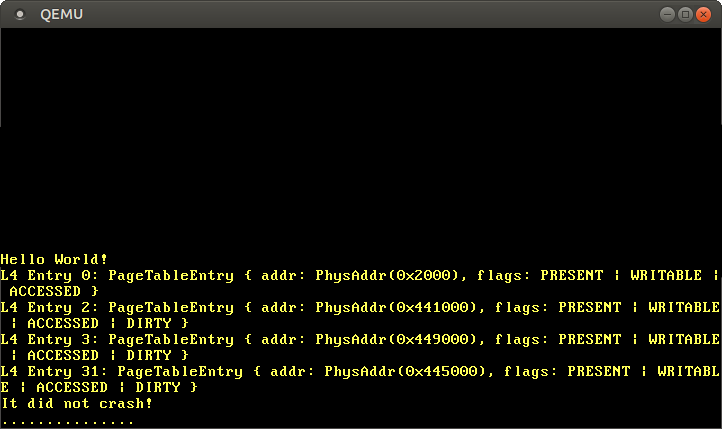

عندما نشغّله، نرى الإخراج التالي:

نرى أن هناك عدة entries غير فارغة، جميعها تشير إلى level 3 tables مختلفة. هناك الكثير من المناطق لأن kernel code و kernel stack و physical memory mapping و boot information جميعها تستخدم مناطق ذاكرة منفصلة.

للمتابعة عبر page tables وإلقاء نظرة على level 3 table، يمكننا أخذ frame المُعيّنة لـ entry وتحويلها إلى عنوان افتراضي مرة أخرى:

// in the `for` loop in src/main.rs

use x86_64::structures::paging::PageTable;

if !entry.is_unused() {
    println!("L4 Entry {}: {:?}", i, entry);

    // get the physical address from the entry and convert it
    let phys = entry.frame().unwrap().start_address();
    let virt = phys.as_u64() + boot_info.physical_memory_offset;
    let ptr = VirtAddr::new(virt).as_mut_ptr();
    let l3_table: &PageTable = unsafe { &*ptr };

    // print non-empty entries of the level 3 table
    for (i, entry) in l3_table.iter().enumerate() {
        if !entry.is_unused() {
            println!("  L3 Entry {}: {:?}", i, entry);
        }
    }
}

للنظر في level 2 و level 1 tables، نكرر تلك العملية لـ level 3 و level 2 entries. كما يمكنك التخيل، هذا يصبح verbose جدًا بسرعة، لذلك لا نعرض الكود الكامل هنا.

المرور عبر page tables يدويًا مثير لأنه يساعد في فهم كيف تنفذ وحدة المعالجة المركزية الترجمة. ومع ذلك، معظم الوقت، نحن مهتمون فقط بالعنوان الفزيائي المُعيّن لعنوان افتراضي معين، لذلك لنُنشئ دالة لذلك.

🔗Translating Addresses

لترجمة عنوان افتراضي إلى فيزيائي، نحتاج للمرور عبر four-level page table حتى نصل إلى frame المُعيّنة. لنُنشئ دالة تنفذ هذه الترجمة:

// in src/memory.rs

use x86_64::PhysAddr;

/// Translates the given virtual address to the mapped physical address, or
/// `None` if the address is not mapped.
///
/// This function is unsafe because the caller must guarantee that the
/// complete physical memory is mapped to virtual memory at the passed
/// `physical_memory_offset`.
pub unsafe fn translate_addr(addr: VirtAddr, physical_memory_offset: VirtAddr)
    -> Option<PhysAddr>
{
    translate_addr_inner(addr, physical_memory_offset)
}

نحول الدالة إلى دالة translate_addr_inner آمنة لتقييد نطاق unsafe. كما لوحظ أعلاه، يتعامل Rust مع body الكامل لـ unsafe fn ككتلة unsafe كبيرة. بالاستدعاء إلى دالة خاصة آمنة، نجعل كل عملية unsafe صريحة مرة أخرى.

الدالة الخاصة الداخلية تحتوي على التنفيذ الحقيقي:

// in src/memory.rs

/// Private function that is called by `translate_addr`.
///
/// This function is safe to limit the scope of `unsafe` because Rust treats
/// the whole body of unsafe functions as an unsafe block. This function must
/// only be reachable through `unsafe fn` from outside of this module.
fn translate_addr_inner(addr: VirtAddr, physical_memory_offset: VirtAddr)
    -> Option<PhysAddr>
{
    use x86_64::structures::paging::page_table::FrameError;
    use x86_64::registers::control::Cr3;

    // read the active level 4 frame from the CR3 register
    let (level_4_table_frame, _) = Cr3::read();

    let table_indexes = [
        addr.p4_index(), addr.p3_index(), addr.p2_index(), addr.p1_index()
    ];
    let mut frame = level_4_table_frame;

    // traverse the multi-level page table
    for &index in &table_indexes {
        // convert the frame into a page table reference
        let virt = physical_memory_offset + frame.start_address().as_u64();
        let table_ptr: *const PageTable = virt.as_ptr();
        let table = unsafe {&*table_ptr};

        // read the page table entry and update `frame`
        let entry = &table[index];
        frame = match entry.frame() {
            Ok(frame) => frame,
            Err(FrameError::FrameNotPresent) => return None,
            Err(FrameError::HugeFrame) => panic!("huge pages not supported"),
        };
    }

    // calculate the physical address by adding the page offset
    Some(frame.start_address() + u64::from(addr.page_offset()))
}

بدلاً من إعادة استخدام دالة active_level_4_table، نقرأ level 4 frame من register CR3 مرة أخرى. نفعل هذا لأنه يبسّط هذا التنفيذ الأولي. لا تقلق، سنُنشئ حلًا أفضل بعد لحظة.

struct VirtAddr يوفر بالفعل دوال لحساب الفهارس في page tables للمستويات الأربعة. نخزن هذه الفهارس في مصفوفة صغيرة لأنها تسمح لنا بالمرور عبر page tables باستخدام loop for. خارج loop، نتذكر آخر frame تمت زيارتها لحساب العنوان الفزيائي لاحقًا. يشير frame إلى page table frames أثناء التكرار وإلى frame المُعيّنة بعد آخر تكرار، أي بعد اتباع level 1 entry.

داخل loop، نستخدم مرة أخرى physical_memory_offset لتحويل frame إلى page table reference. ثم نقرأ entry لـ page table الحالية ونستخدم دالة PageTableEntry::frame لاسترداد frame المُعيّنة. إذا لم تكن entry مُعيّنة إلى frame، نُعيد None. إذا كانت entry تُعيّن صفحة 2 MiB أو 1 GiB ضخمة، نُ panic الآن.

لنختبر دالة الترجمة بترجمة بعض العناوين:

// in src/main.rs

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    // new import
    use blog_os::memory::translate_addr;

    […] // hello world and blog_os::init

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);

    let addresses = [
        // the identity-mapped vga buffer page
        0xb8000,
        // some code page
        0x201008,
        // some stack page
        0x0100_0020_1a10,
        // virtual address mapped to physical address 0
        boot_info.physical_memory_offset,
    ];

    for &address in &addresses {
        let virt = VirtAddr::new(address);
        let phys = unsafe { translate_addr(virt, phys_mem_offset) };
        println!("{:?} -> {:?}", virt, phys);
    }

    […] // test_main(), "it did not crash" printing, and hlt_loop()
}

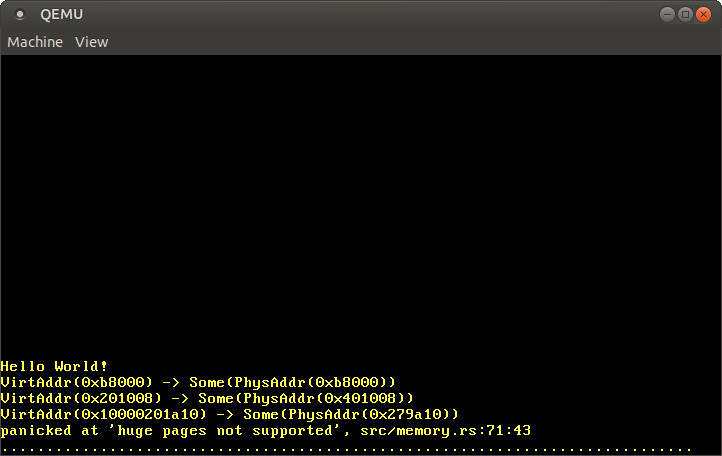

عندما نشغله، نرى الإخراج التالي:

كما هو متوقع، العنوان المُعيّن بـ identity 0xb8000 يترجم إلى نفس العنوان الفيزيائي. code page و stack page يترجمان إلى عناوين فيزيائية عشوائية، تعتمد على كيفية إنشاء bootloader للتعيين الأولي لنواتنا. من الجدير بالملاحظة أن آخر 12 bit تبقى دائمًا نفسها بعد الترجمة، مما منطقي لأن هذه البتات هي page offset وليست جزءًا من الترجمة.

بما أن كل عنوان فيزيائي يمكن الوصول إليه بإضافة physical_memory_offset، ترجمة العنوان physical_memory_offset نفسه يجب أن تشير إلى العنوان الفيزيائي 0. ومع ذلك، تفشل الترجمة لأن التعيين يستخدم huge pages للكفاءة، الذي غير مدعوم في تنفيذنا بعد.

🔗Using OffsetPageTable

ترجمة العناوين الافتراضية إلى فيزيائية مهمة شائعة في OS kernel، لذلك توفر مكتبة x86_64 تجريدًا لها. التنفيذ يدعم بالفعل huge pages وعدة دوال page table أخرى بجانب translate_addr، لذلك سنستخدمه في ما يلي بدلاً من إضافة دعم huge page لتنفيذنا الخاص.

في أساس التجريد هما traitان يحددان دوال تعيين page table مختلفة:

• trait Mapper عام على حجم page ويوفر دوال تعمل على pages. أمثلة translate_page، التي تترجم page معينة إلى frame بنفس الحجم، و map_to، التي تُنشئ تعيينًا جديدًا في page table.
• trait Translate يوفر دوال تعمل مع أحجام page متعددة، مثل translate_addr أو translate العام.

الـ traits تحدد فقط الواجهة، لا تقدم أي تنفيذ. توفر مكتبة x86_64 حاليًا ثلاثة أنواع تنفذ الـ traits بمتطلبات مختلفة. نوع OffsetPageTable يفترض أن الذاكرة الفيزيائية بالكامل مُعيّنة إلى مساحة العنونة الافتراضية عند offset ما. MappedPageTable أكثر مرونة بعض الشيء: يحتاج فقط إلى أن كل page table frame مُعيّنة إلى مساحة العنونة الافتراضية عند عنوان قابل للحساب. أخيرًا، يمكن استخدام نوع RecursivePageTable للوصول إلى page table frames عبر recursive page tables.

في حالتنا، يُعيّن bootloader الذاكرة الفيزيائية بالكامل عند عنوان افتراضي محدد بمتغير physical_memory_offset، لذلك يمكننا استخدام نوع OffsetPageTable. لتهيئته، نُنشئ دالة init جديدة في module memory:

use x86_64::structures::paging::OffsetPageTable;

/// Initialize a new OffsetPageTable.
///
/// This function is unsafe because the caller must guarantee that the
/// complete physical memory is mapped to virtual memory at the passed
/// `physical_memory_offset`. Also, this function must be only called once
/// to avoid aliasing `&mut` references (which is undefined behavior).
pub unsafe fn init(physical_memory_offset: VirtAddr) -> OffsetPageTable<'static> {
    unsafe {
        let level_4_table = active_level_4_table(physical_memory_offset);
        OffsetPageTable::new(level_4_table, physical_memory_offset)
    }
}

// make private
unsafe fn active_level_4_table(physical_memory_offset: VirtAddr)
    -> &'static mut PageTable
{…}

الدالة تأخذ physical_memory_offset كوسيطة وتعيد instance OffsetPageTable جديدة بـ lifetime 'static. هذا يعني أن instance تبقى صالحة طوال فترة تشغيل نواتنا. في body الدالة، نستدعي أولاً دالة active_level_4_table لاسترداد mutable reference إلى level 4 page table. ثم نستدعي دالة OffsetPageTable::new بهذا المرجع. كوسيطة ثانية، تتوقع دالة new العنوان الافتراضي حيث يبدأ تعيين الذاكرة الفيزيائية، المُعطى في متغير physical_memory_offset.

يجب استدعاء دالة active_level_4_table فقط من دالة init من الآن فصاعدًا لأنها يمكن أن تؤدي بسهولة إلى aliased mutable references عند استدعائها مرات متعددة، الذي قد يسبب undefined behavior. لهذا السبب، نجعل الدالة خاصة بإزالة specifier pub.

يمكننا الآن استخدام دالة Translate::translate_addr بدلاً من دالة memory::translate_addr الخاصة بنا. نحتاج فقط لتغيير عدة أسطر في kernel_main:

// in src/main.rs

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    // new: different imports
    use blog_os::memory;
    use x86_64::{structures::paging::Translate, VirtAddr};

    […] // hello world and blog_os::init

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);
    // new: initialize a mapper
    let mapper = unsafe { memory::init(phys_mem_offset) };

    let addresses = […] // same as before

    for &address in &addresses {
        let virt = VirtAddr::new(address);
        // new: use the `mapper.translate_addr` method
        let phys = mapper.translate_addr(virt);
        println!("{:?} -> {:?}", virt, phys);
    }

    […] // test_main(), "it did not crash" printing, and hlt_loop()
}

نحتاج لاستيراد trait Translate لاستخدام دالة translate_addr التي يوفرها.

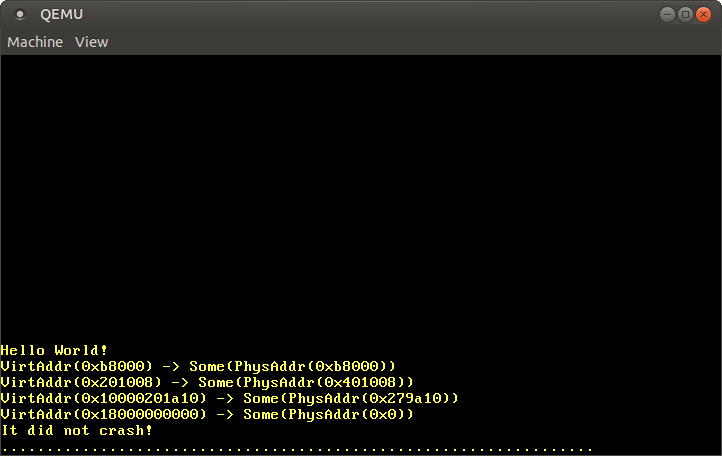

عندما نشغله الآن، نرى نفس نتائج الترجمة كما قبل، مع أن الاختلاف أن ترجمة huge page تعمل الآن:

كما هو متوقع، ترجمات 0xb8000 وعناوين الكود وال stack تبقى نفسها كدالة الترجمة الخاصة بنا. بالإضافة، نرى الآن أن العنوان الافتراضي physical_memory_offset مُعيّن إلى العنوان الفيزيائي 0x0.

باستخدام دالة الترجمة لنوع MappedPageTable، يمكننا توفير الجهد في تنفيذ دعم huge page. لدينا أيضًا الوصول إلى دوال page أخرى، مثل map_to، التي سنستخدمها في القسم التالي.

في هذه المرحلة، لم نعد بحاجة إلى دوال memory::translate_addr و memory::translate_addr_inner، لذلك يمكننا حذفها.

🔗Creating a new Mapping

حتى الآن، نظرنا فقط إلى page tables دون تعديل أي شيء. لنغير ذلك بإنشاء تعيين جديد لـ page غير مُعيّنة سابقًا.

سنستخدم دالة map_to من trait Mapper لتنفيذنا، لذلك لننظر إليها أولاً. التوثيق يخبرنا أنها تأخذ أربع وسيطات: page التي نريد تعيينها، frame التي يجب تعيين page إليها، مجموعة flags لـ page table entry، و frame_allocator. frame allocator مطلوب لأن تعيين page المحددة قد يحتاج إنشاء page tables إضافية، التي تحتاج frames غير مستخدمة كـ backing storage.

🔗A create_example_mapping Function

الخطوة الأولى من تنفيذنا هي إنشاء دالة create_example_mapping جديدة تُعيّن virtual page معينة إلى 0xb8000، physical frame لـ VGA text buffer. نختار ذلك frame لأنه يسمح لنا بسهولة اختبار ما إذا كان التعيين قد أُنشئ بشكل صحيح: نحتاج فقط للكتابة إلى page المُعيّنة حديثًا ونرى ما إذا ظهرت الكتابة على الشاشة.

دالة create_example_mapping تبدو كالتالي:

// in src/memory.rs

use x86_64::{
    PhysAddr,
    structures::paging::{Page, PhysFrame, Mapper, Size4KiB, FrameAllocator}
};

/// Creates an example mapping for the given page to frame `0xb8000`.
pub fn create_example_mapping(
    page: Page,
    mapper: &mut OffsetPageTable,
    frame_allocator: &mut impl FrameAllocator<Size4KiB>,
) {
    use x86_64::structures::paging::PageTableFlags as Flags;

    let frame = PhysFrame::containing_address(PhysAddr::new(0xb8000));
    let flags = Flags::PRESENT | Flags::WRITABLE;

    let map_to_result = unsafe {
        // FIXME: this is not safe, we do it only for testing
        mapper.map_to(page, frame, flags, frame_allocator)
    };
    map_to_result.expect("map_to failed").flush();
}

بالإضافة إلى page التي يجب تعيينها، تتوقع الدالة mutable reference إلى instance OffsetPageTable و frame_allocator. parameter frame_allocator يستخدم صياغة impl Trait لتكون generic على جميع الأنواع التي تنفذ trait FrameAllocator. trait FrameAllocator عام على trait PageSize للعمل مع 4 KiB pages القياسية و 2 MiB/1 GiB huge pages. نريد فقط إنشاء تعيين 4 KiB، لذلك نعين generic parameter إلى Size4KiB.

دالة map_to غير آمنة لأن المستدعي يجب أن يضمن أن frame غير مستخدمة بالفعل. السبب هو أن تعيين نفس frame مرتين قد يؤدي إلى undefined behavior، على سبيل المثال عندما يشير &mut referenceان مختلفان إلى نفس موقع الذاكرة الفيزيائية. في حالتنا، نعيد استخدام VGA text buffer frame، المُعيّنة بالفعل، لذلك نكسر الشرط المطلوب. ومع ذلك، دالة create_example_mapping هي فقط دالة اختبار مؤقتة وستُزال بعد هذا المقال، لذلك لا بأس. لتذكيرنا بعدم الأمان، نضع تعليق FIXME على السطر.

بالإضافة إلى page و unused_frame، تأخذ دالة map_to مجموعة flags للتعيين ومرجعًا إلى frame_allocator، الذي سيُشرح بعد لحظة. للflags، نعين flag PRESENT لأنها مطلوبة لجميع entries الصالحة و flag WRITABLE لجعل page المُعيّنة قابلة للكتابة. لقائمة جميع flags الممكنة، راجع قسم Page Table Format من المقال السابق.

🔗A dummy FrameAllocator

لكي نتمكن من استدعاء create_example_mapping، نحتاج لإنشاء نوع ينفذ trait FrameAllocator أولاً. كما لوحظ أعلاه، مسؤول عن تخصيص frames لـ page tables جديدة إذا احتاجتها map_to.

لنبدأ بالحالة البسيطة ونفترض أننا لا نحتاج لإنشاء page tables جديدة. لهذه الحالة، frame allocator يُعيد دائمًا None يكفي. نُنشئ مثل هذا EmptyFrameAllocator لاختبار دالة التعيين:

// in src/memory.rs

/// A FrameAllocator that always returns `None`.
pub struct EmptyFrameAllocator;

unsafe impl FrameAllocator<Size4KiB> for EmptyFrameAllocator {
    fn allocate_frame(&mut self) -> Option<PhysFrame> {
        None
    }
}

تنفيذ FrameAllocator غير آمن لأن المنفذ يجب أن يضمن أن المُخصص يُعيد frames غير مستخدمة فقط. وإلا، قد يحدث undefined behavior، على سبيل المثال عندما تُعيّن virtual pageان إلى نفس physical frame. EmptyFrameAllocator يُعيد دائمًا None، لذلك هذا ليس مشكلة في هذه الحالة.

🔗Choosing a Virtual Page

الآن لدينا frame allocator بسيط يمكننا تمريره لدالة create_example_mapping. ومع ذلك، المُخصص يُعيد دائمًا None، لذلك سيعمل فقط إذا لم تكن هناك page table frames إضافية مطلوبة لإنشاء التعيين. لفهم متى تكون page table frames إضافية مطلوبة ومتى لا، لنconsider مثالًا:

يُظهر الرسم مساحة العنونة الافتراضية على اليسار، مساحة العنونة الفيزيائية على اليمين، و page tables بينهما. page tables مخزنة في physical memory frames، موضحة بالخطوط المنقطة. مساحة العنونة الافتراضية تحتوي على page واحدة مُعيّنة في العنوان 0x803fe00000، محددة باللون الأزرق. لترجمة هذه page إلى frame، يمشي وحدة المعالجة المركزية عبر 4-level page table حتى يصل إلى frame في العنوان 36 KiB.

بالإضافة، يُظهر الرسم physical frame لـ VGA text buffer باللون الأحمر. هدفنا هو تعيين virtual page غير مُعيّنة سابقًا إلى هذا frame باستخدام دالة create_example_mapping. بما أن EmptyFrameAllocator يُعيد دائمًا None، نريد إنشاء التعيين بحيث لا تكون هناك frames إضافية مطلوبة من المُخصص. هذا يعتمد على virtual page التي نختارها للتعيين.

يُظهر الرسم pageين candidate في مساحة العنونة الافتراضية، كلاهما محدد باللون الأصفر. page في العنوان 0x803fdfd000، الذي هو 3 pages قبل page المُعيّنة (بالأزرق). بينما level 4 و level 3 page table indexes نفسها كـ page الأزرق، level 2 و level 1 indexes مختلفة (انظر المقال السابق). الفهرس المختلف في level 2 table يعني أن level 1 table مختلفة تُستخدم لهذه page. بما أن level 1 table هذه غير موجودة بعد، سنحتاج لإنشائها إذا اخترنا تلك page لتعييننا، الذي سيتطلب physical frame إضافي غير مستخدم. على النقيض، page candidate الثانية في العنوان 0x803fe02000 ليس لها هذه المشكلة لأنها تستخدم نفس level 1 page table كـ page الأزرق. لذلك، جميع page tables المطلوبة موجودة بالفعل.

في الخلاصة، صعوبة إنشاء تعيين جديد تعتمد على virtual page التي نريد تعيينها. في أسهل حالة، level 1 page table للصفحة موجودة بالفعل ونحتاج فقط لكتابة entry واحدة. في أصعب حالة، الصفحة في منطقة ذاكرة ليس لها level 3 موجود بعد، لذلك نحتاج لإنشاء level 3 و level 2 و level 1 page tables جديدة أولاً.

لاستدعاء دالة create_example_mapping مع EmptyFrameAllocator، نحتاج لاختيار page لها جميع page tables موجودة بالفعل. لإيجاد مثل هذه page، يمكننا استخدام حقيقة أن bootloader يُحمّل نفسه في أول megabyte من مساحة العنونة الافتراضية. هذا يعني أن level 1 table صالحة موجودة لجميع pages في هذه المنطقة. لذلك، يمكننا اختيار أي page غير مستخدمة في منطقة الذاكرة هذه لتعييننا، مثل page في العنوان 0. عادةً، يجب أن تبقى هذه page غير مستخدمة لضمان أن dereferencing null pointer يسبب page fault، لذلك نعرف أن bootloader يتركها غير مُعيّنة.

🔗Creating the Mapping

الآن لدينا جميع parameters المطلوبة لاستدعاء دالة create_example_mapping، لذلك لنعدّل دالة kernel_main لتعيين page في العنوان الافتراضي 0. بما أننا نُعيّن page إلى frame لـ VGA text buffer، يجب أن نرى الكتابة إليها على الشاشة بعد ذلك. يبدو التنفيذ كالتالي:

// in src/main.rs

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    use blog_os::memory;
    use x86_64::{structures::paging::Page, VirtAddr}; // new import

    […] // hello world and blog_os::init

    let phys_mem_offset = VirtAddr::new(boot_info.physical_memory_offset);
    let mut mapper = unsafe { memory::init(phys_mem_offset) };
    let mut frame_allocator = memory::EmptyFrameAllocator;

    // map an unused page
    let page = Page::containing_address(VirtAddr::new(0));
    memory::create_example_mapping(page, &mut mapper, &mut frame_allocator);

    // write the string `New!` to the screen through the new mapping
    let page_ptr: *mut u64 = page.start_address().as_mut_ptr();
    unsafe { page_ptr.offset(400).write_volatile(0x_f021_f077_f065_f04e)};

    […] // test_main(), "it did not crash" printing, and hlt_loop()
}

نُنشئ أولاً التعيين لـ page في العنوان 0 باستدعاء دالة create_example_mapping مع mutable reference إلى mapper و frame_allocator. هذا يُعيّن page إلى VGA text buffer frame، لذلك يجب أن نرى أي كتابة إليها على الشاشة.

ثم نحول page إلى raw pointer ونكتب قيمة إلى offset 400. لا نكتب إلى بداية page لأن السطر العلوي لـ VGA buffer يُزاح مباشرة من الشاشة بـ println التالي. نكتب القيمة 0x_f021_f077_f065_f04e، التي تمثل سلسلة “New!” على خلفية بيضاء. كما تعلمنا [في مقال “VGA Text Mode”]، يجب أن تكون الكتابات إلى VGA buffer volatile، لذلك نستخدم دالة write_volatile.

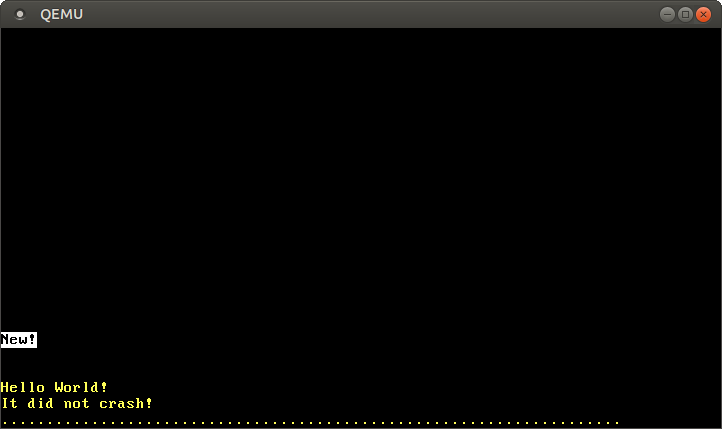

عندما نشغله في QEMU، نرى الإخراج التالي:

“New!” على الشاشة سببها كتابتنا إلى page 0، مما يعني أننا أنشأنا تعيينًا جديدًا في page tables بنجاح.

إنشاء ذلك التعيين عمل فقط لأن level 1 table المسؤولة عن page في العنوان 0 موجودة بالفعل. عندما نحاول تعيين page ليس لها level 1 table موجود بعد، تفشل دالة map_to لأنها تحاول إنشاء page tables جديدة بتخصيص frames مع EmptyFrameAllocator. يمكننا رؤية ذلك يحدث عندما نحاول تعيين page 0xdeadbeaf000 بدلاً من 0:

// in src/main.rs

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    […]
    let page = Page::containing_address(VirtAddr::new(0xdeadbeaf000));
    […]
}

عندما نشغله، يحدث panic برسالة الخطأ التالية:

panicked at 'map_to failed: FrameAllocationFailed', /…/result.rs:999:5

لتعيين pages ليس لها level 1 page table بعد، نحتاج لإنشاء FrameAllocator مناسب. لكن كيف نعرف أي frames غير مستخدمة وكم ذاكرة فيزيائية متاحة؟

🔗Allocating Frames

من أجل إنشاء page tables جديدة، نحتاج لإنشاء frame allocator مناسب لذلك، نستخدم memory_map الممرر من قبل bootloader كجزء من struct BootInfo:

// in src/memory.rs

use bootloader::bootinfo::MemoryMap;

/// A FrameAllocator that returns usable frames from the bootloader's memory map.
pub struct BootInfoFrameAllocator {
    memory_map: &'static MemoryMap,
    next: usize,
}

impl BootInfoFrameAllocator {
    /// Create a FrameAllocator from the passed memory map.
    ///
    /// This function is unsafe because the caller must guarantee that the passed
    /// memory map is valid. The main requirement is that all frames that are marked
    /// as `USABLE` in it are really unused.
    pub unsafe fn init(memory_map: &'static MemoryMap) -> Self {
        BootInfoFrameAllocator {
            memory_map,
            next: 0,
        }
    }
}

الـ struct له حقلان: مرجع 'static إلى memory map الممرر من قبل bootloader وحقل next يتتبع رقم frame التالي الذي يجب أن يُعيده المُخصص.

كما شرحنا في قسم Boot Information، memory map يُوفر من قبل BIOS/UEFI firmware. يمكن الاستعلام عنه فقط في وقت مبكر جدًا من عملية الإقلاع، لذلك يستدعي bootloader الدوال المقابلة لنا. memory map يتكون من قائمة MemoryRegion structs، التي تحتوي على عنوان البداية والطول ونوع (مثل unused و reserved و إلخ) لكل منطقة ذاكرة.

دالة init تُهيئة BootInfoFrameAllocator بـ memory map معينة. حقل next يُهيئة بـ 0 وسيزداد لكل frame allocation لتجنب إعادة نفس frame مرتين. بما أننا لا نعرف ما إذا كانت frames الصالحة من memory map قد استخدمت في مكان آخر، يجب أن تكون دالة init unsafe لتتطلب ضمانات إضافية من المستدعي.

🔗A usable_frames Method

قبل تنفيذ trait FrameAllocator، نضيف دالة مساعدة تحول memory map إلى iterator من frames صالحة:

// in src/memory.rs

use bootloader::bootinfo::MemoryRegionType;

impl BootInfoFrameAllocator {
    /// Returns an iterator over the usable frames specified in the memory map.
    fn usable_frames(&self) -> impl Iterator<Item = PhysFrame> {
        // get usable regions from memory map
        let regions = self.memory_map.iter();
        let usable_regions = regions
            .filter(|r| r.region_type == MemoryRegionType::Usable);
        // map each region to its address range
        let addr_ranges = usable_regions
            .map(|r| r.range.start_addr()..r.range.end_addr());
        // transform to an iterator of frame start addresses
        let frame_addresses = addr_ranges.flat_map(|r| r.step_by(4096));
        // create `PhysFrame` types from the start addresses
        frame_addresses.map(|addr| PhysFrame::containing_address(PhysAddr::new(addr)))
    }
}

هذه الدالة تستخدم iterator combinator methods لتحويل MemoryMap الأولية إلى iterator من physical frames صالحة:

• أولاً، نستدعي دالة iter لتحويل memory map إلى iterator من MemoryRegions.
• ثم نستخدم دالة filter لتخطي أي regions محجوزة أو غير متاحة بخلاف ذلك. يُحدّث bootloader memory map لجميع التعيينات التي يُنشئها، لذلك frames المستخدمة من قبل نواتنا (code أو data أو stack) أو لتخزين boot information محددة بالفعل كـ InUse أو مشابه. لذلك، نستطيع التأكد من أن frames Usable غير مستخدمة في مكان آخر.
• بعد ذلك، نستخدم combinator map و range syntax لتحويل iterator من memory regions إلى iterator من address ranges.
• ثم نستخدم flat_map لتحويل address ranges إلى iterator من frame start addresses، باختيار كل عنوان 4096 باستخدام step_by. بما أن 4096 bytes (= 4 KiB) هو حجم page، نحصل على عنوان بداية كل frame. يُحاذي bootloader جميع مناطق الذاكرة الصالحة page-aligned لذلك لا نحتاج أي alignment أو rounding code هنا. باستخدام flat_map بدلاً من map، نحصل على Iterator<Item = u64> بدلاً من Iterator<Item = Iterator<Item = u64>>.
• أخيرًا، نحول start addresses إلى PhysFrame types لإنشاء Iterator<Item = PhysFrame>.

نوع عودة الدالة يستخدم ميزة impl Trait. بهذه الطريقة، نحدد أننا نُعيد نوعًا ينفذ trait Iterator بـ item type PhysFrame لكن لا نحتاج لتسمية نوع العودة المحدد. هذا مهم هنا لأننا لا نستطيع تسمية النوع المحدد لأنه يعتمد على أنواع closure غير قابلة للتسمية.

🔗Implementing the FrameAllocator Trait

الآن يمكننا تنفيذ trait FrameAllocator:

// in src/memory.rs

unsafe impl FrameAllocator<Size4KiB> for BootInfoFrameAllocator {
    fn allocate_frame(&mut self) -> Option<PhysFrame> {
        let frame = self.usable_frames().nth(self.next);
        self.next += 1;
        frame
    }
}

نستخدم أولاً دالة usable_frames للحصول على iterator من frames صالحة من memory map. ثم نستخدم دالة Iterator::nth للحصول على frame برقم self.next (بتخطي (self.next - 1) frames). قبل إعادة ذلك frame، نزيد self.next بأحد حتى نُعيد frame التالي في الاستدعاء التالي.

هذا التنفيذ ليس مثاليًا تمامًا لأنه يُعيد إنشاء usable_frame allocator في كل allocation. سيكون أفضل تخزين iterator مباشرة كـ struct field بدلاً من ذلك. ثم لن نحتاج دالة nth ونستدعي next فقط في كل allocation. المشكلة مع هذا النهج أنه غير ممكن تخزين نوع impl Trait في struct field حاليًا. قد يعمل يومًا ما عندما تنفذ named existential types بالكامل.

🔗Using the BootInfoFrameAllocator

يمكننا الآن تعديل دالة kernel_main لتمرير instance BootInfoFrameAllocator بدلاً من EmptyFrameAllocator:

// in src/main.rs

fn kernel_main(boot_info: &'static BootInfo) -> ! {
    use blog_os::memory::BootInfoFrameAllocator;
    […]
    let mut frame_allocator = unsafe {
        BootInfoFrameAllocator::init(&boot_info.memory_map)
    };
    […]
}

مع boot info frame allocator، ينجح التعيين ونرى “New!” بالأبيض على الأسود على الشاشة مرة أخرى. خلف الكواليس، تُنشئ دالة map_to page tables المفقودة بالطريقة التالية:

• استخدام frame_allocator الممرر لتخصيص frame غير مستخدمة.
• تصفير frame لإنشاء page table جديدة فارغة.
• تعيين entry لـ table المستوى الأعلى إلى ذلك frame.
• المتابعة مع مستوى table التالي.

بينما دالة create_example_mapping هي فقط كود مثال، نحن الآن قادرون على إنشاء تعيينات جديدة لـ pages عشوائية. هذا سيكون essential لتخصيص الذاكرة أو تنفيذ multithreading في مقالات مستقبلية.

في هذه المرحلة، يجب حذف دالة create_example_mapping مرة أخرى لتجنب إثارة undefined behavior عن طريق الخطأ، كما شرحنا أعلاه.

🔗Summary

في هذا المقال تعلمنا تقنيات مختلفة للوصول إلى physical frames لـ page tables، بما في ذلك identity mapping و mapping للذاكرة الفيزيائية بالكامل و temporary mapping و recursive page tables. اخترنا تعيين الذاكرة الفيزيائية بالكامل لأنه بسيط ومستقل عن المنصة وقوي.

لا نستطيع تعيين الذاكرة الفيزيائية من نواتنا بدون الوصول إلى page tables، لذلك نحتاج دعم من bootloader. مكتبة bootloader تدعم إنشاء التعيين المطلوب عبر cargo features اختيارية. تمرر المعلومات المطلوبة لنواتنا في شكل وسيطة &BootInfo لدالة entry point.

لتنفيذنا، مررنا أولاً عبر page tables يدويًا لتنفيذ دالة ترجمة، ثم استخدمنا نوع MappedPageTable من مكتبة x86_64. تعلمنا أيضًا كيفية إنشاء تعيينات جديدة في page table وكيفية إنشاء FrameAllocator المطلوب فوق memory map الممرر من bootloader.

🔗What’s next?

المقال التالي سيُنشئ منطقة ذاكرة heap لنواتنا، الذي سيسمح لنا بتخصيص ذاكرة واستخدام أنواع collections مختلفة.
