Mode Texte VGA

Feb 26, 2018

Le mode texte VGA est une manière simple d’afficher du texte à l’écran. Dans cet article, nous créons une interface qui rend son utilisation sûre et simple en encapsulant toutes les parties non sûres dans un module séparé. Nous implémentons également le support des macros de formatage de Rust.

Ce blog est développé ouvertement sur GitHub. Si vous avez des problèmes ou des questions, veuillez ouvrir un ticket là-bas. Vous pouvez également laisser des commentaires en bas de page. Le code source complet de cet article se trouve dans la branche post-03.

Table des matières

• Le tampon de texte VGA
• Un module Rust
  • Couleurs
  • Tampon de texte
  • Affichage
  • Volatile
  • Macros de formatage
  • Nouvelles lignes
• Une interface globale
  • Lazy Statics
  • Spinlocks
  • Sécurité
  • Une macro println
  • Hello World en utilisant println
  • Affichage des messages de panique
• Résumé
• Et ensuite ?
• Commentaires

🔗Le tampon de texte VGA

Pour afficher un caractère à l’écran en mode texte VGA, il faut l’écrire dans le tampon de texte du matériel VGA. Le tampon de texte VGA est un tableau à deux dimensions typiquement de 25 lignes et 80 colonnes, qui est directement rendu à l’écran. Chaque entrée du tableau décrit un caractère à l’écran via le format suivant :

Bit(s)	Valeur
0-7	Point de code ASCII
8-11	Couleur de premier plan
12-14	Couleur d’arrière-plan
15	Clignotement

Le premier octet représente le caractère qui doit être affiché dans l’encodage ASCII. Pour être plus précis, ce n’est pas exactement l’ASCII, mais un jeu de caractères nommé page de codes 437 avec quelques caractères supplémentaires et de légères modifications. Par souci de simplicité, nous continuerons à l’appeler caractère ASCII dans cet article.

Le deuxième octet définit comment le caractère est affiché. Les quatre premiers bits définissent la couleur de premier plan, les trois bits suivants la couleur d’arrière-plan, et le dernier bit si le caractère doit clignoter. Les couleurs suivantes sont disponibles :

Nombre	Couleur	Nombre + Bit de Luminosité	Couleur Claire
0x0	Noir	0x8	Gris Foncé
0x1	Bleu	0x9	Bleu Clair
0x2	Vert	0xa	Vert Clair
0x3	Cyan	0xb	Cyan Clair
0x4	Rouge	0xc	Rouge Clair
0x5	Magenta	0xd	Rose
0x6	Marron	0xe	Jaune
0x7	Gris Clair	0xf	Blanc

Le bit 4 est le bit de luminosité, qui transforme, par exemple, le bleu en bleu clair. Pour la couleur d’arrière-plan, ce bit est réutilisé comme bit de clignotement.

Le tampon de texte VGA est accessible via une entrée-sortie mappée en mémoire à l’adresse 0xb8000. Cela signifie que les lectures et écritures à cette adresse n’accèdent pas à la RAM mais accèdent directement au tampon de texte sur le matériel VGA. Cela signifie que nous pouvons le lire et l’écrire via des opérations mémoire normales à cette adresse.

Notez que le matériel mappé en mémoire peut ne pas supporter toutes les opérations RAM normales. Par exemple, un périphérique pourrait ne supporter que des lectures octet par octet et renvoyer des données incohérentes si un u64 est lu. Heureusement, le tampon de texte supporte les lectures et écritures normales, nous n’avons donc pas à le traiter de manière spéciale.

🔗Un module Rust

Maintenant que nous savons comment fonctionne le tampon VGA, nous pouvons créer un module Rust pour gérer l’affichage :

// dans src/main.rs
mod vga_buffer;

Pour le contenu de ce module, nous créons un nouveau fichier src/vga_buffer.rs. Tout le code ci-dessous va dans notre nouveau module (sauf indication contraire).

🔗Couleurs

Tout d’abord, nous représentons les différentes couleurs à l’aide d’une énumération :

// dans src/vga_buffer.rs

#[allow(dead_code)]
#[derive(Debug, Clone, Copy, PartialEq, Eq)]
#[repr(u8)]
pub enum Color {
    Black = 0,
    Blue = 1,
    Green = 2,
    Cyan = 3,
    Red = 4,
    Magenta = 5,
    Brown = 6,
    LightGray = 7,
    DarkGray = 8,
    LightBlue = 9,
    LightGreen = 10,
    LightCyan = 11,
    LightRed = 12,
    Pink = 13,
    Yellow = 14,
    White = 15,
}

Nous utilisons ici une énumération de style C pour spécifier explicitement le numéro de chaque couleur. Grâce à l’attribut repr(u8), chaque variante de l’énumération est stockée sous forme de u8. En réalité, 4 bits seraient suffisants, mais Rust n’a pas de type u4.

Normalement, le compilateur émettrait un avertissement pour chaque variante inutilisée. En utilisant l’attribut #[allow(dead_code)], nous désactivons ces avertissements pour l’énumération Color.

En dérivant les traits Copy, Clone, Debug, PartialEq et Eq, nous activons la sémantique de copie pour le type et le rendons imprimable et comparable.

Pour représenter un code couleur complet qui spécifie les couleurs de premier plan et d’arrière-plan, nous créons un newtype au-dessus de u8 :

// dans src/vga_buffer.rs

#[derive(Debug, Clone, Copy, PartialEq, Eq)]
#[repr(transparent)]
struct ColorCode(u8);

impl ColorCode {
    fn new(foreground: Color, background: Color) -> ColorCode {
        ColorCode((background as u8) << 4 | (foreground as u8))
    }
}

La structure ColorCode contient l’octet de couleur complet, contenant les couleurs de premier plan et d’arrière-plan. Comme précédemment, nous dérivons les traits Copy et Debug pour celle-ci. Pour garantir que ColorCode a exactement la même disposition de données qu’un u8, nous utilisons l’attribut repr(transparent).

🔗Tampon de texte

Nous pouvons maintenant ajouter des structures pour représenter un caractère d’écran et le tampon de texte :

// dans src/vga_buffer.rs

#[derive(Debug, Clone, Copy, PartialEq, Eq)]
#[repr(C)]
struct ScreenChar {
    ascii_character: u8,
    color_code: ColorCode,
}

const BUFFER_HEIGHT: usize = 25;
const BUFFER_WIDTH: usize = 80;

#[repr(transparent)]
struct Buffer {
    chars: [[ScreenChar; BUFFER_WIDTH]; BUFFER_HEIGHT],
}

Étant donné que l’ordre des champs dans les structures par défaut est indéfini en Rust, nous avons besoin de l’attribut repr(C). Il garantit que les champs de la structure sont disposés exactement comme dans une structure C et garantit ainsi l’ordre correct des champs. Pour la structure Buffer, nous utilisons à nouveau repr(transparent) pour nous assurer qu’elle a la même disposition en mémoire que son champ unique.

Pour écrire réellement à l’écran, nous créons maintenant un type writer :

// dans src/vga_buffer.rs

pub struct Writer {
    column_position: usize,
    color_code: ColorCode,
    buffer: &'static mut Buffer,
}

Le writer écrira toujours sur la dernière ligne et décalera les lignes vers le haut lorsqu’une ligne est pleine (ou sur \n). Le champ column_position garde la trace de la position actuelle dans la dernière ligne. Les couleurs actuelles de premier plan et d’arrière-plan sont spécifiées par color_code et une référence au tampon VGA est stockée dans buffer. Notez que nous avons besoin d’une durée de vie explicite ici pour indiquer au compilateur combien de temps la référence est valide. La durée de vie 'static spécifie que la référence est valide pendant toute la durée d’exécution du programme (ce qui est vrai pour le tampon de texte VGA).

🔗Affichage

Nous pouvons maintenant utiliser le Writer pour modifier les caractères du tampon. Tout d’abord, nous créons une méthode pour écrire un seul octet ASCII :

// dans src/vga_buffer.rs

impl Writer {
    pub fn write_byte(&mut self, byte: u8) {
        match byte {
            b'\n' => self.new_line(),
            byte => {
                if self.column_position >= BUFFER_WIDTH {
                    self.new_line();
                }

                let row = BUFFER_HEIGHT - 1;
                let col = self.column_position;

                let color_code = self.color_code;
                self.buffer.chars[row][col] = ScreenChar {
                    ascii_character: byte,
                    color_code,
                };
                self.column_position += 1;
            }
        }
    }

    fn new_line(&mut self) {/* TODO */}
}

Si l’octet est l’octet de nouvelle ligne \n, le writer n’affiche rien. Au lieu de cela, il appelle une méthode new_line, que nous implémenterons plus tard. Les autres octets sont affichés à l’écran dans le deuxième cas match.

Lors de l’affichage d’un octet, le writer vérifie si la ligne actuelle est pleine. Dans ce cas, un appel à new_line est utilisé pour passer à la ligne suivante. Ensuite, il écrit un nouveau ScreenChar dans le tampon à la position actuelle. Enfin, la position de colonne actuelle est avancée.

Pour afficher des chaînes entières, nous pouvons les convertir en octets et les afficher un par un :

// dans src/vga_buffer.rs

impl Writer {
    pub fn write_string(&mut self, s: &str) {
        for byte in s.bytes() {
            match byte {
                // octet ASCII imprimable ou nouvelle ligne
                0x20..=0x7e | b'\n' => self.write_byte(byte),
                // ne fait pas partie de la plage ASCII imprimable
                _ => self.write_byte(0xfe),
            }

        }
    }
}

Le tampon de texte VGA ne prend en charge que l’ASCII et les octets supplémentaires de la page de codes 437. Les chaînes Rust sont en UTF-8 par défaut, elles peuvent donc contenir des octets qui ne sont pas pris en charge par le tampon de texte VGA. Nous utilisons un match pour différencier les octets ASCII imprimables (une nouvelle ligne ou tout ce qui se trouve entre un caractère espace et un caractère ~) et les octets non imprimables. Pour les octets non imprimables, nous affichons un caractère ■, qui a le code hexadécimal 0xfe sur le matériel VGA.

🔗Essayons !

Pour écrire quelques caractères à l’écran, vous pouvez créer une fonction temporaire :

// dans src/vga_buffer.rs

pub fn print_something() {
    let mut writer = Writer {
        column_position: 0,
        color_code: ColorCode::new(Color::Yellow, Color::Black),
        buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
    };

    writer.write_byte(b'H');
    writer.write_string("ello ");
    writer.write_string("Wörld!");
}

Elle crée d’abord un nouveau Writer qui pointe vers le tampon VGA à 0xb8000. La syntaxe pour cela peut sembler un peu étrange : D’abord, nous convertissons l’entier 0xb8000 en pointeur brut mutable. Ensuite, nous le convertissons en référence mutable en le déréférençant (via *) et en l’empruntant à nouveau immédiatement (via &mut). Cette conversion nécessite un bloc unsafe, car le compilateur ne peut pas garantir que le pointeur brut est valide.

Ensuite, elle écrit l’octet b'H'. Le préfixe b crée un littéral d’octet, qui représente un caractère ASCII. En écrivant les chaînes "ello " et "Wörld!", nous testons notre méthode write_string et la gestion des caractères non imprimables. Pour voir la sortie, nous devons appeler la fonction print_something depuis notre fonction _start :

// dans src/main.rs

#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    vga_buffer::print_something();

    loop {}
}

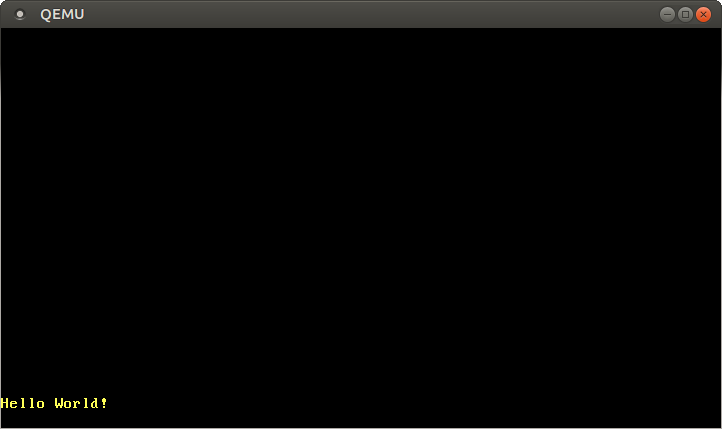

Lorsque nous exécutons notre projet maintenant, un Hello W■■rld! devrait être affiché dans le coin inférieur gauche de l’écran en jaune :

Remarquez que le ö est affiché sous forme de deux caractères ■. C’est parce que ö est représenté par deux octets en UTF-8, qui ne se trouvent pas tous les deux dans la plage ASCII imprimable. En fait, c’est une propriété fondamentale de l’UTF-8 : les octets individuels des valeurs multi-octets ne sont jamais de l’ASCII valide.

🔗Volatile

Nous venons de voir que notre message a été affiché correctement. Cependant, cela pourrait ne pas fonctionner avec les futurs compilateurs Rust qui optimisent de manière plus agressive.

Le problème est que nous écrivons uniquement dans le Buffer et ne le lisons plus jamais. Le compilateur ne sait pas que nous accédons réellement à la mémoire du tampon VGA (au lieu de la RAM normale) et ne sait rien de l’effet secondaire selon lequel certains caractères apparaissent à l’écran. Il pourrait donc décider que ces écritures sont inutiles et peuvent être omises. Pour éviter cette optimisation erronée, nous devons spécifier que ces écritures sont volatile. Cela indique au compilateur que l’écriture a des effets secondaires et ne doit pas être optimisée.

Afin d’utiliser des écritures volatiles pour le tampon VGA, nous utilisons la bibliothèque volatile. Cette crate (c’est ainsi que les paquets sont appelés dans le monde Rust) fournit un type wrapper Volatile avec des méthodes read et write. Ces méthodes utilisent en interne les fonctions read_volatile et write_volatile de la bibliothèque core et garantissent ainsi que les lectures/écritures ne sont pas optimisées.

Nous pouvons ajouter une dépendance à la crate volatile en l’ajoutant à la section dependencies de notre Cargo.toml :

# dans Cargo.toml

[dependencies]
volatile = "0.2.6"

Assurez-vous de spécifier la version 0.2.6 de volatile. Les versions plus récentes de la crate ne sont pas compatibles avec cet article. 0.2.6 est le numéro de version sémantique. Pour plus d’informations, consultez le guide Specifying Dependencies de la documentation cargo.

Utilisons-la pour rendre les écritures dans le tampon VGA volatiles. Nous mettons à jour notre type Buffer comme suit :

// dans src/vga_buffer.rs

use volatile::Volatile;

struct Buffer {
    chars: [[Volatile<ScreenChar>; BUFFER_WIDTH]; BUFFER_HEIGHT],
}

Au lieu d’un ScreenChar, nous utilisons maintenant un Volatile<ScreenChar>. (Le type Volatile est générique et peut envelopper (presque) n’importe quel type). Cela garantit que nous ne pouvons pas écrire dedans accidentellement de manière “normale”. Au lieu de cela, nous devons maintenant utiliser la méthode write.

Cela signifie que nous devons mettre à jour notre méthode Writer::write_byte :

// dans src/vga_buffer.rs

impl Writer {
    pub fn write_byte(&mut self, byte: u8) {
        match byte {
            b'\n' => self.new_line(),
            byte => {
                ...

                self.buffer.chars[row][col].write(ScreenChar {
                    ascii_character: byte,
                    color_code,
                });
                ...
            }
        }
    }
    ...
}

Au lieu d’une affectation typique utilisant =, nous utilisons maintenant la méthode write. Maintenant, nous pouvons garantir que le compilateur n’optimisera jamais cette écriture.

🔗Macros de formatage

Il serait agréable de prendre en charge les macros de formatage de Rust également. De cette façon, nous pouvons facilement afficher différents types, comme des entiers ou des flottants. Pour les prendre en charge, nous devons implémenter le trait core::fmt::Write. La seule méthode requise de ce trait est write_str, qui ressemble beaucoup à notre méthode write_string, juste avec un type de retour fmt::Result :

// dans src/vga_buffer.rs

use core::fmt;

impl fmt::Write for Writer {
    fn write_str(&mut self, s: &str) -> fmt::Result {
        self.write_string(s);
        Ok(())
    }
}

Le Ok(()) est juste un Result Ok contenant le type ().

Maintenant, nous pouvons utiliser les macros de formatage intégrées de Rust write!/writeln! :

// dans src/vga_buffer.rs

pub fn print_something() {
    use core::fmt::Write;
    let mut writer = Writer {
        column_position: 0,
        color_code: ColorCode::new(Color::Yellow, Color::Black),
        buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
    };

    writer.write_byte(b'H');
    writer.write_string("ello! ");
    write!(writer, "The numbers are {} and {}", 42, 1.0/3.0).unwrap();
}

Maintenant, vous devriez voir un Hello! The numbers are 42 and 0.3333333333333333 en bas de l’écran. L’appel à write! renvoie un Result qui provoque un avertissement s’il n’est pas utilisé, nous appelons donc la fonction unwrap dessus, qui panique si une erreur se produit. Ce n’est pas un problème dans notre cas, car les écritures dans le tampon VGA n’échouent jamais.

🔗Nouvelles lignes

Pour le moment, nous ignorons simplement les nouvelles lignes et les caractères qui ne rentrent plus dans la ligne. Au lieu de cela, nous voulons déplacer chaque caractère d’une ligne vers le haut (la ligne supérieure est supprimée) et recommencer au début de la dernière ligne. Pour ce faire, nous ajoutons une implémentation pour la méthode new_line de Writer :

// dans src/vga_buffer.rs

impl Writer {
    fn new_line(&mut self) {
        for row in 1..BUFFER_HEIGHT {
            for col in 0..BUFFER_WIDTH {
                let character = self.buffer.chars[row][col].read();
                self.buffer.chars[row - 1][col].write(character);
            }
        }
        self.clear_row(BUFFER_HEIGHT - 1);
        self.column_position = 0;
    }

    fn clear_row(&mut self, row: usize) {/* TODO */}
}

Nous itérons sur tous les caractères de l’écran et déplaçons chaque caractère d’une ligne vers le haut. Notez que la borne supérieure de la notation de plage (..) est exclusive. Nous omettons également la 0ème ligne (la première plage commence à 1) car c’est la ligne qui est décalée hors de l’écran.

Pour terminer le code de nouvelle ligne, nous ajoutons la méthode clear_row :

// dans src/vga_buffer.rs

impl Writer {
    fn clear_row(&mut self, row: usize) {
        let blank = ScreenChar {
            ascii_character: b' ',
            color_code: self.color_code,
        };
        for col in 0..BUFFER_WIDTH {
            self.buffer.chars[row][col].write(blank);
        }
    }
}

Cette méthode efface une ligne en écrasant tous ses caractères par un caractère espace.

🔗Une interface globale

Pour fournir un writer global qui peut être utilisé comme interface depuis d’autres modules sans transporter une instance Writer, nous essayons de créer un WRITER statique :

// dans src/vga_buffer.rs

pub static WRITER: Writer = Writer {
    column_position: 0,
    color_code: ColorCode::new(Color::Yellow, Color::Black),
    buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
};

Cependant, si nous essayons de le compiler maintenant, les erreurs suivantes se produisent :

error[E0015]: calls in statics are limited to constant functions, tuple structs and tuple variants
 --> src/vga_buffer.rs:7:17
  |
7 |     color_code: ColorCode::new(Color::Yellow, Color::Black),
  |                 ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

error[E0396]: raw pointers cannot be dereferenced in statics
 --> src/vga_buffer.rs:8:22
  |
8 |     buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
  |                      ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ dereference of raw pointer in constant

error[E0017]: references in statics may only refer to immutable values
 --> src/vga_buffer.rs:8:22
  |
8 |     buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
  |                      ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ statics require immutable values

error[E0017]: references in statics may only refer to immutable values
 --> src/vga_buffer.rs:8:13
  |
8 |     buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
  |             ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ statics require immutable values

Pour comprendre ce qui se passe ici, nous devons savoir que les statiques sont initialisés au moment de la compilation, contrairement aux variables normales qui sont initialisées au moment de l’exécution. Le composant du compilateur Rust qui évalue ces expressions d’initialisation est appelé le “const evaluator”. Sa fonctionnalité est encore limitée, mais il y a un travail en cours pour l’étendre, par exemple dans la RFC “Allow panicking in constants”.

Le problème avec ColorCode::new serait résoluble en utilisant des fonctions const, mais le problème fondamental ici est que l’évaluateur const de Rust n’est pas capable de convertir les pointeurs bruts en références au moment de la compilation. Peut-être que cela fonctionnera un jour, mais d’ici là, nous devons trouver une autre solution.

🔗Lazy Statics

L’initialisation unique de statiques avec des fonctions non-const est un problème courant en Rust. Heureusement, il existe déjà une bonne solution dans une crate nommée lazy_static. Cette crate fournit une macro lazy_static! qui définit un static initialisé paresseusement. Au lieu de calculer sa valeur au moment de la compilation, le static s’initialise paresseusement lorsqu’il est accédé pour la première fois. Ainsi, l’initialisation se produit au moment de l’exécution, de sorte qu’un code d’initialisation arbitrairement complexe est possible.

Ajoutons la crate lazy_static à notre projet :

# dans Cargo.toml

[dependencies.lazy_static]
version = "1.0"
features = ["spin_no_std"]

Nous avons besoin de la fonctionnalité spin_no_std, car nous ne lions pas la bibliothèque standard.

Avec lazy_static, nous pouvons définir notre WRITER statique sans problème :

// dans src/vga_buffer.rs

use lazy_static::lazy_static;

lazy_static! {
    pub static ref WRITER: Writer = Writer {
        column_position: 0,
        color_code: ColorCode::new(Color::Yellow, Color::Black),
        buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
    };
}

Cependant, ce WRITER est assez inutile car il est immuable. Cela signifie que nous ne pouvons rien y écrire (puisque toutes les méthodes d’écriture prennent &mut self). Une solution possible serait d’utiliser un static mutable. Mais alors chaque lecture et écriture serait unsafe car cela pourrait facilement introduire des courses de données et d’autres mauvaises choses. L’utilisation de static mut est fortement déconseillée. Il y a même eu des propositions pour le supprimer. Mais quelles sont les alternatives ? Nous pourrions essayer d’utiliser un static immuable avec un type de cellule comme RefCell ou même UnsafeCell qui fournit une mutabilité intérieure. Mais ces types ne sont pas Sync (pour de bonnes raisons), nous ne pouvons donc pas les utiliser dans des statiques.

🔗Spinlocks

Pour obtenir une mutabilité intérieure synchronisée, les utilisateurs de la bibliothèque standard peuvent utiliser Mutex. Il fournit une exclusion mutuelle en bloquant les threads lorsque la ressource est déjà verrouillée. Mais notre noyau de base n’a aucun support de blocage ni même de concept de threads, nous ne pouvons donc pas l’utiliser non plus. Cependant, il existe un type de mutex très basique en informatique qui ne nécessite aucune fonctionnalité du système d’exploitation : le spinlock. Au lieu de bloquer, les threads essaient simplement de le verrouiller encore et encore dans une boucle serrée, brûlant ainsi du temps CPU jusqu’à ce que le mutex soit à nouveau libre.

Pour utiliser un mutex tournant, nous pouvons ajouter la crate spin comme dépendance :

# dans Cargo.toml
[dependencies]
spin = "0.5.2"

Ensuite, nous pouvons utiliser le mutex tournant pour ajouter une mutabilité intérieure sûre à notre WRITER statique :

// dans src/vga_buffer.rs

use spin::Mutex;
...
lazy_static! {
    pub static ref WRITER: Mutex<Writer> = Mutex::new(Writer {
        column_position: 0,
        color_code: ColorCode::new(Color::Yellow, Color::Black),
        buffer: unsafe { &mut *(0xb8000 as *mut Buffer) },
    });
}

Maintenant, nous pouvons supprimer la fonction print_something et afficher directement depuis notre fonction _start :

// dans src/main.rs
#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    use core::fmt::Write;
    vga_buffer::WRITER.lock().write_str("Hello again").unwrap();
    write!(vga_buffer::WRITER.lock(), ", some numbers: {} {}", 42, 1.337).unwrap();

    loop {}
}

Nous devons importer le trait fmt::Write pour pouvoir utiliser ses fonctions.

🔗Sécurité

Notez que nous n’avons qu’un seul bloc unsafe dans notre code, qui est nécessaire pour créer une référence Buffer pointant vers 0xb8000. Ensuite, toutes les opérations sont sûres. Rust utilise la vérification des limites pour les accès aux tableaux par défaut, nous ne pouvons donc pas écrire accidentellement en dehors du tampon. Ainsi, nous avons encodé les conditions requises dans le système de types et sommes capables de fournir une interface sûre vers l’extérieur.

🔗Une macro println

Maintenant que nous avons un writer global, nous pouvons ajouter une macro println qui peut être utilisée n’importe où dans la base de code. La syntaxe de macro de Rust est un peu étrange, nous n’essaierons donc pas d’écrire une macro à partir de zéro. Au lieu de cela, nous regardons la source de la macro println! dans la bibliothèque standard :

#[macro_export]
macro_rules! println {
    () => (print!("\n"));
    ($($arg:tt)*) => (print!("{}\n", format_args!($($arg)*)));
}

Les macros sont définies par une ou plusieurs règles, similaires aux branches match. La macro println a deux règles : La première règle est pour les invocations sans arguments, par exemple println!(), qui est développée en print!("\n") et affiche donc juste une nouvelle ligne. La deuxième règle est pour les invocations avec des paramètres tels que println!("Hello") ou println!("Number: {}", 4). Elle est également développée en une invocation de la macro print!, passant tous les arguments et une nouvelle ligne supplémentaire \n à la fin.

L’attribut #[macro_export] rend la macro disponible pour toute la crate (pas seulement le module dans lequel elle est définie) et les crates externes. Il place également la macro à la racine de la crate, ce qui signifie que nous devons importer la macro via use std::println au lieu de std::macros::println.

La macro print! est définie comme :

#[macro_export]
macro_rules! print {
    ($($arg:tt)*) => ($crate::io::_print(format_args!($($arg)*)));
}

La macro se développe en un appel de la fonction _print dans le module io. La variable $crate garantit que la macro fonctionne également en dehors de la crate std en se développant en std lorsqu’elle est utilisée dans d’autres crates.

La macro format_args construit un type fmt::Arguments à partir des arguments passés, qui est transmis à _print. La fonction _print de libstd appelle print_to, qui est assez compliquée car elle prend en charge différents périphériques Stdout. Nous n’avons pas besoin de cette complexité car nous voulons simplement afficher sur le tampon VGA.

Pour afficher sur le tampon VGA, nous copions simplement les macros println! et print!, mais les modifions pour utiliser notre propre fonction _print :

// dans src/vga_buffer.rs

#[macro_export]
macro_rules! print {
    ($($arg:tt)*) => ($crate::vga_buffer::_print(format_args!($($arg)*)));
}

#[macro_export]
macro_rules! println {
    () => ($crate::print!("\n"));
    ($($arg:tt)*) => ($crate::print!("{}\n", format_args!($($arg)*)));
}

#[doc(hidden)]
pub fn _print(args: fmt::Arguments) {
    use core::fmt::Write;
    WRITER.lock().write_fmt(args).unwrap();
}

Une chose que nous avons changée par rapport à la définition originale de println est que nous avons préfixé les invocations de la macro print! avec $crate également. Cela garantit que nous n’avons pas besoin d’importer la macro print! aussi si nous voulons seulement utiliser println.

Comme dans la bibliothèque standard, nous ajoutons l’attribut #[macro_export] aux deux macros pour les rendre disponibles partout dans notre crate. Notez que cela place les macros dans l’espace de noms racine de la crate, donc les importer via use crate::vga_buffer::println ne fonctionne pas. Au lieu de cela, nous devons faire use crate::println.

La fonction _print verrouille notre WRITER statique et appelle la méthode write_fmt dessus. Cette méthode provient du trait Write, que nous devons importer. Le unwrap() supplémentaire à la fin panique si l’affichage n’est pas réussi. Mais puisque nous retournons toujours Ok dans write_str, cela ne devrait pas se produire.

Comme les macros doivent pouvoir appeler _print depuis l’extérieur du module, la fonction doit être publique. Cependant, puisque nous considérons cela comme un détail d’implémentation privé, nous ajoutons l’attribut doc(hidden) pour le masquer de la documentation générée.

🔗Hello World en utilisant println

Maintenant, nous pouvons utiliser println dans notre fonction _start :

// dans src/main.rs

#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    println!("Hello World{}", "!");

    loop {}
}

Notez que nous n’avons pas besoin d’importer la macro dans la fonction main, car elle vit déjà dans l’espace de noms racine.

Comme prévu, nous voyons maintenant un “Hello World!” à l’écran :

🔗Affichage des messages de panique

Maintenant que nous avons une macro println, nous pouvons l’utiliser dans notre fonction de panique pour afficher le message de panique et l’emplacement de la panique :

// dans main.rs

/// Cette fonction est appelée en cas de panique.
#[panic_handler]
fn panic(info: &PanicInfo) -> ! {
    println!("{}", info);
    loop {}
}

Lorsque nous insérons maintenant panic!("Some panic message"); dans notre fonction _start, nous obtenons la sortie suivante :

Nous savons donc non seulement qu’une panique s’est produite, mais aussi le message de panique et où dans le code cela s’est produit.

🔗Résumé

Dans cet article, nous avons appris la structure du tampon de texte VGA et comment il peut être écrit via le mappage mémoire à l’adresse 0xb8000. Nous avons créé un module Rust qui encapsule le caractère unsafe de l’écriture dans ce tampon mappé en mémoire et présente une interface sûre et pratique vers l’extérieur.

Grâce à cargo, nous avons également vu à quel point il est facile d’ajouter des dépendances à des bibliothèques tierces. Les deux dépendances que nous avons ajoutées, lazy_static et spin, sont très utiles dans le développement d’OS et nous les utiliserons dans plus d’endroits dans les futurs articles.

🔗Et ensuite ?

Le prochain article explique comment configurer le framework de tests unitaires intégré de Rust. Nous créerons ensuite quelques tests unitaires de base pour le module de tampon VGA de cet article.
