مقاطعات العتاد

المحتوى المترجم: هذه ترجمة مجتمعية لمقالة Hardware Interrupts. قد تكون غير مكتملة أو قديمة أو تحتوي على أخطاء. يرجى الإبلاغ عن أي مشاكل!

ترجمة بواسطة @mindfreq.

في هذا المقال، نُعدّ متحكم المقاطعات القابل للبرمجة لإعادة توجيه المقاطعات العتادية إلى وحدة المعالجة المركزية بشكل صحيح. لمعالجة هذه المقاطعات، نضيف entries جديدة إلى interrupt descriptor table، تمامًا كما فعلنا لمعالجي exceptions. سنتعلم كيفية الحصول على timer interrupts دورية وكيفية الحصول على إدخال من لوحة المفاتيح.

هذا المدونة مطوّرة بشكل مفتوح على GitHub. إذا كان لديك أي مشاكل أو أسئلة، يرجى فتح issue هناك. يمكنك أيضًا ترك تعليقات في الأسفل. يمكن العثور على الكود المصدري الكامل لهذا المقال في فرع post-07.

جدول المحتويات

🔗نظرة عامة

توفر المقاطعات طريقة لإخطار وحدة المعالجة المركزية من الأجهزة المتصلة. لذلك بدلاً من ترك النواة تتفقد لوحة المفاتيح دورياً بحثاً عن أحرف جديدة (عملية تسمى polling)، يمكن للوحة المفاتيح إخطار النواة بكل ضغطة مفتاح. هذا أكثر كفاءة بكثير لأن النواة تحتاج فقط للتحرك عندما يحدث شيء ما. يسمح أيضًا بأوقات رد فعل أسرع لأن النواة يمكنها التفاعل فورًا وليس فقط عند التفتيش التالي.

توصيل جميع أجهزة الأجهزة مباشرة بـ وحدة المعالجة المركزية غير ممكن. بدلاً من ذلك، interrupt controller منفصل يجمع المقاطعات من جميع الأجهزة ثم يُخطِر وحدة المعالجة المركزية:

                                    ____________             _____
               Timer ------------> |            |           |     |
               Keyboard ---------> | Interrupt  |---------> | CPU |
               Other Hardware ---> | Controller |           |_____|
               Etc. -------------> |____________|

معظم interrupt controllers قابلة للبرمجة، مما يعني أنها تدعم مستويات أولويات مختلفة للمقاطعات. على سبيل المثال، هذا يسمح بمنح timer interrupts أولوية أعلى من keyboard interrupts لضمان إبقاء الوقت بدقة.

على عكس exceptions، تحدث hardware interrupts بشكل غير متزامن. هذا يعني أنها completely مستقلة عن الكود المُنفّذ ويمكن أن تحدث في أي وقت. لذلك، نحصل فجأة على شكل من التزامن في نواتنا مع جميع الـ bugs المحتملة المرتبطة بالتزامن. نموذج الملكية الصارم في Rust يساعدنا هنا لأنه يمنع حالة العالم القابلة للتغيير. ومع ذلك، لا تزال الـ deadlocks ممكنة، كما سنرى لاحقًا في هذا المقال.

🔗متحكم المقاطعات 8259 PIC

Intel 8259 هو programmable interrupt controller (PIC) طُرح عام 1976. تم استبداله منذ فترة بالـ APIC الأحدث، لكن واجهته لا تزال مدعومة على الأنظمة الحالية لأسباب توافقية. 8259 PIC أسهل بكثير في الإعداد من APIC، لذلك سنستخدمه للتعرف على المقاطعات قبل التبديل إلى APIC في مقال لاحق.

لدى 8259 ثماني خطوط interrupts وعدة خطوط للتواصل مع وحدة المعالجة المركزية. كانت الأنظمة النموذجية آنذاك مزودة بنسخة واحدة من 8259 PIC، واحد أساسي وواحد ثانوي PIC، متصل بواحدة من خطوط interrupt للرئيسي:

                     ____________                          ____________
Real Time Clock --> |            |   Timer -------------> |            |
ACPI -------------> |            |   Keyboard-----------> |            |      _____
Available --------> | Secondary  |----------------------> | Primary    |     |     |
Available --------> | Interrupt  |   Serial Port 2 -----> | Interrupt  |---> | CPU |
Mouse ------------> | Controller |   Serial Port 1 -----> | Controller |     |_____|
Co-Processor -----> |            |   Parallel Port 2/3 -> |            |
Primary ATA ------> |            |   Floppy disk -------> |            |
Secondary ATA ----> |____________|   Parallel Port 1----> |____________|

يُظهر هذا الرسم التعيين النموذجي لخطوط interrupts. نرى أن معظم الـ 15 سطرًا لها تعيين ثابت، مثلاً، السطر 4 من PIC الثانوي مخصص للماوس.

يمكن تكوين كل controller عبر I/O ports واحد، واحد “command” port وواحد “data” port. بالنسبة للرئيسي، هذه الـ ports هي 0x20 (command) و 0x21 (data). بالنسبة للثانوي، هي 0xa0 (command) و 0xa1 (data). لمزيد من المعلومات حول كيفية تكوين PICs، راجع [المقال على osdev.org].

🔗التنفيذ

التكوين الافتراضي لـ PICs غير قابل للاستخدام لأنه يرسل interrupt vector numbers في النطاق 0–15 إلى وحدة المعالجة المركزية. هذه الأرقام مشغولة بالفعل من قبل CPU exceptions. على سبيل المثال، الرقم 8 يتوافق مع double fault. لإصلاح مشكلة التداخل هذه، نحتاج إلى إعادة تعيين PIC interrupts إلى أرقام مختلفة. النطاق الفعلي لا يهم طالما لا يتداخل مع exceptions، لكن عادةً يُختار النطاق 32–47، لأن هذه هي الأرقام الحرة الأولى بعد 32 exception slots.

يحدث التكوين بكتابة قيم خاصة إلى command و data ports لـ PICs. لحسن الحظ، هناك بالفعل مكتبة تسمى pic8259، لذلك لا نحتاج إلى كتابة sequence التهيئة بأنفسنا. ومع ذلك، إذا كنت مهتمًا بكيفية عملها، راجع source code. إنها صغيرة نسبيًا وموثقة جيدًا.

لإضافة المكتبة كـ dependency، نضيف ما يلي إلى مشروعنا:

# in Cargo.toml

[dependencies]
pic8259 = "0.10.1"

التجريد الرئيسي الذي توفره المكتبة هو struct ChainedPics الذي يمثل تخطيط primary/secondary PIC الذي رأيناه أعلاه. مصمم للاستخدام بالطريقة التالية:

// in src/interrupts.rs

use pic8259::ChainedPics;
use spin;

pub const PIC_1_OFFSET: u8 = 32;
pub const PIC_2_OFFSET: u8 = PIC_1_OFFSET + 8;

pub static PICS: spin::Mutex<ChainedPics> =
    spin::Mutex::new(unsafe { ChainedPics::new(PIC_1_OFFSET, PIC_2_OFFSET) });

كما لوحظ أعلاه، نعيّن offsets لـ PICs إلى النطاق 32–47. بوضع ChainedPics struct في Mutex، نحصل على وصول آمن قابل للتغيير (عبر دالة lock)، الذي نحتاجه في الخطوة التالية. دالة ChainedPics::new غير آمنة لأن offsets خاطئة قد تسبب undefined behavior.

يمكننا الآن تهيئة 8259 PIC في دالة init:

// in src/lib.rs

pub fn init() {
    gdt::init();
    interrupts::init_idt();
    unsafe { interrupts::PICS.lock().initialize() }; // new
}

نستخدم دالة initialize لتنفيذ تهيئة PIC. مثل دالة ChainedPics::new، هذه الدالة أيضًا غير آمنة لأنها قد تسبب undefined behavior إذا كان PIC مُكوّنًا بشكل خاطئ.

إذا سار كل شيء على ما يرام، يجب أن نستمر في رؤية رسالة “It did not crash” عند تنفيذ cargo run.

🔗تفعيل المقاطعات

حتى الآن، لم يحدث شيء لأن المقاطعات لا تزال معطلة في تكوين وحدة المعالجة المركزية. هذا يعني أن وحدة المعالجة المركزية لا تستمع إلى interrupt controller على الإطلاق، لذلك لا يمكن لأي interrupts الوصول إلى وحدة المعالجة المركزية. لنغيّر ذلك:

// in src/lib.rs

pub fn init() {
    gdt::init();
    interrupts::init_idt();
    unsafe { interrupts::PICS.lock().initialize() };
    x86_64::instructions::interrupts::enable();     // new
}

دالة interrupts::enable من مكتبة x86_64 تنفذ تعليمة sti الخاصة (“set interrupts”) لتفعيل external interrupts. عندما نجرب cargo run الآن، نرى أن double fault تحدث:

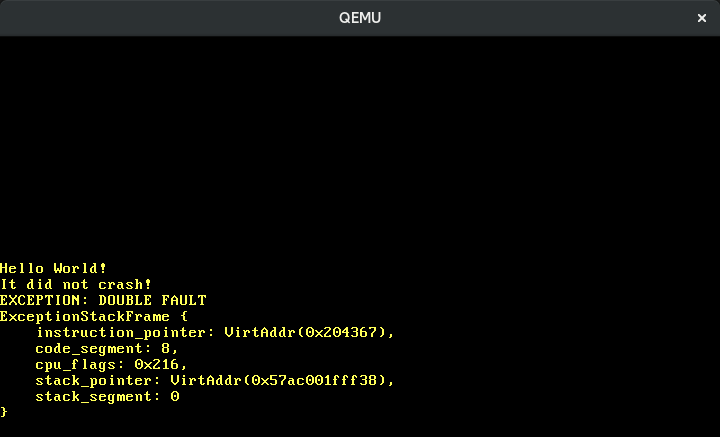

QEMU printing EXCEPTION: DOUBLE FAULT because of hardware timer

سبب هذه double fault هو أن hardware timer (Intel 8253 بالضبط) مُفعّل افتراضيًا، لذلك نبدأ في تلقي timer interrupts بمجرد تفعيل المقاطعات. بما أننا لم نحدد لها دالة معالجة بعد، يُستدعى double fault handler.

🔗معالجة مقاطعات المؤقت

كما نرى من الرسم أعلاه، يستخدم timer السطر 0 من primary PIC. هذا يعني أنه يصل إلى وحدة المعالجة المركزية كـ interrupt 32 (0 + offset 32). بدلاً من hardcoding فهرس 32، نخزّنه في enum InterruptIndex:

// in src/interrupts.rs

#[derive(Debug, Clone, Copy)]
#[repr(u8)]
pub enum InterruptIndex {
    Timer = PIC_1_OFFSET,
}

impl InterruptIndex {
    fn as_u8(self) -> u8 {
        self as u8
    }

    fn as_usize(self) -> usize {
        usize::from(self.as_u8())
    }
}

الـ enum هو C-like enum حتى نتمكن من تحديد الفهرس مباشرة لكل variant. السمة repr(u8) تحدد أن كل variant ممثل كـ u8. سنضيف variants أخرى لـ interrupts أخرى في المستقبل.

الآن يمكننا إضافة دالة معالجة لـ timer interrupt:

// in src/interrupts.rs

use crate::print;

lazy_static! {
    static ref IDT: InterruptDescriptorTable = {
        let mut idt = InterruptDescriptorTable::new();
        idt.breakpoint.set_handler_fn(breakpoint_handler);
        […]
        idt[InterruptIndex::Timer.as_usize()]
            .set_handler_fn(timer_interrupt_handler); // new

        idt
    };
}

extern "x86-interrupt" fn timer_interrupt_handler(
    _stack_frame: InterruptStackFrame)
{
    print!(".");
}

دالة timer_interrupt_handler لها نفس التوقيع كـ exception handlers، لأن وحدة المعالجة المركزية تتفاعل بشكل متطابق مع exceptions و external interrupts (الفرق الوحيد هو أن بعض exceptions تدفع error code). struct InterruptDescriptorTable ينفذ trait IndexMut، لذلك يمكننا الوصول إلى entries فردية عبر array indexing syntax.

في timer interrupt handler، نطبع نقطة على الشاشة. بما أن timer interrupt يحدث بشكل دوري، نتوقع رؤية نقطة تظهر عند كل tick timer. ومع ذلك، عندما نشغّله، نرى أن نقطة واحدة فقط تُطبع:

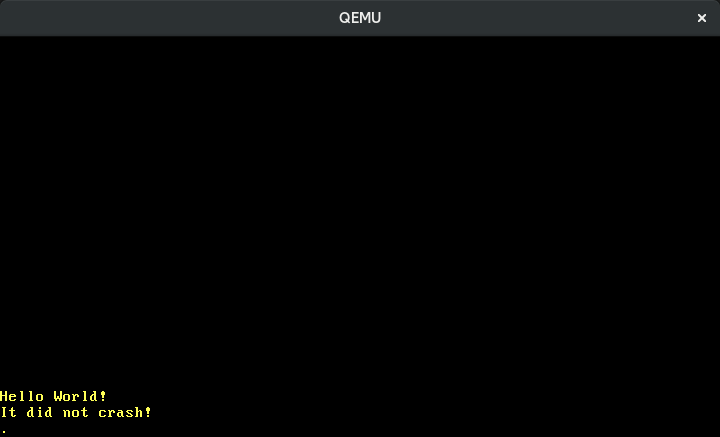

QEMU printing only a single dot for hardware timer

🔗نهاية المقاطعة

السبب هو أن PIC يتوقع إشارة “end of interrupt” (EOI) صريحة من interrupt handler. هذه الإشارة تُخبر controller أن interrupt تمت معالجته و أن النظام جاهز لاستقبال interrupt التالي. لذلك PIC يعتقد أننا لا نزال مشغولين بمعالجة أول timer interrupt وينتظر بصبر إشارة EOI قبل إرسال التالي.

لإرسال EOI، نستخدم static PICS مرة أخرى:

// in src/interrupts.rs

extern "x86-interrupt" fn timer_interrupt_handler(
    _stack_frame: InterruptStackFrame)
{
    print!(".");

    unsafe {
        PICS.lock()
            .notify_end_of_interrupt(InterruptIndex::Timer.as_u8());
    }
}

دالة notify_end_of_interrupt تكتشف ما إذا كان primary أو secondary PIC أرسل interrupt ثم تستخدم command و data ports لإرسال إشارة EOI إلى controllers المقابلة. إذا أرسل secondary PIC interrupt، يجب إخطار كلا PICs لأن secondary PIC متصل بـ input line لـ primary PIC.

يجب أن نكون حذرين في استخدام interrupt vector number الصحيح، وإلا قد نتجاهل عن طريق الخطأ مقاطعة مهمة أو نُدخل النظام في حالة غير مستقرة أو نتسبب في تجمد النظام. هذا السبب أن الدالة غير آمنة.

عندما ننفّذ cargo run الآن نرى نقاط تظهر بشكل دوري على الشاشة:

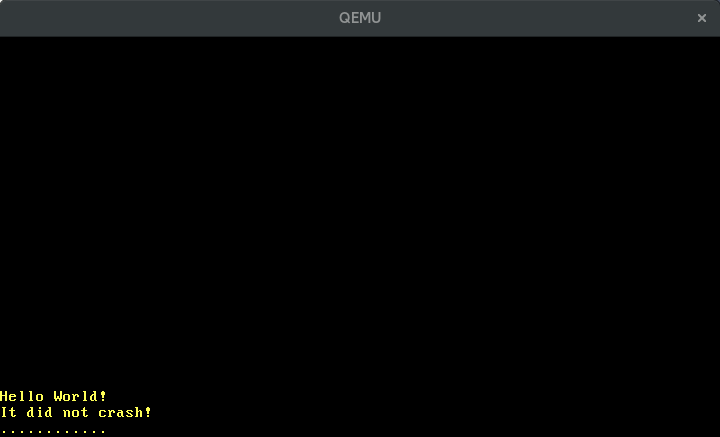

QEMU printing consecutive dots showing the hardware timer

🔗تهيئة المؤقت

hardware timer الذي نستخدمه يسمى Programmable Interval Timer أو PIT باختصار. كما يوحي الاسم، يمكن تكوين الفاصل الزمني بين interruptين. لن نتعمق في التفاصيل هنا لأننا سننتقل إلى APIC timer قريبًا، لكن OSDev wiki لديه مقال شامل حول [تكوين PIT].

🔗الجمود المتبادل (Deadlocks)

الآن لدينا شكل من التزامن في نواتنا: timer interrupts تحدث بشكل غير متزامن، لذلك يمكنها مقاطعة دالة _start في أي وقت. لحسن الحظ، يمنع نظام ملكية Rust العديد من أنواع الـ bugs المرتبطة بالتزامن وقت التجميع. استثناء ملحوظ هو deadlocks. تحدث deadlocks إذا حاول thread اقتناء lock لن يصبح حرًا أبدًا. لذلك، يعلق thread إلى أجل غير مسمى.

يمكننا بالفعل إثارة deadlock في نواتنا. تذكر، macro println تستدعي دالة vga_buffer::_print، التي تقفل WRITER باستخدام spinlock:

// in src/vga_buffer.rs

[…]

#[doc(hidden)]
pub fn _print(args: fmt::Arguments) {
    use core::fmt::Write;
    WRITER.lock().write_fmt(args).unwrap();
}

تقفل WRITER، تستدعي write_hat عليها، وتفتحها ضمنيًا في نهاية الدالة. تخيل الآن أن interrupt يحدث بينما WRITER مقفل و interrupt handler يحاول طباعة شيء أيضًا:

Timestep_startinterrupt_handler
0calls println!
1print locks WRITER
2interrupt occurs, handler begins to run
3calls println!
4print tries to lock WRITER (already locked)
5print tries to lock WRITER (already locked)
……
neverunlock WRITER

WRITER مقفل، لذلك ينتظر interrupt handler حتى تصبح حرة. لكن هذا لا يحدث أبدًا، لأن دالة _start تستأنف فقط بعد عودة interrupt handler. لذلك، يعلق النظام بالكامل.

🔗إثارة deadlock

يمكننا بسهولة إثارة مثل هذا deadlock في نواتنا بطباعة شيء في loop في نهاية دالة _start:

// in src/main.rs

#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    […]
    loop {
        use blog_os::print;
        print!("-");        // new
    }
}

عندما نشغّله في QEMU، نحصل على إخراج من الشكل:

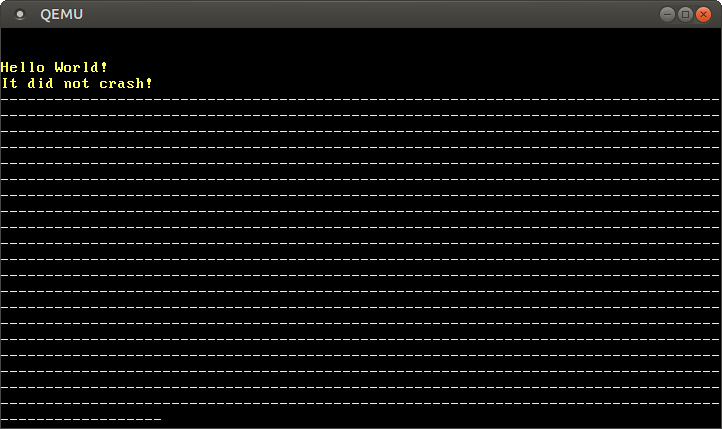

QEMU output with many rows of hyphens and no dots

نرى أن عددًا محدودًا منشرطات يُطبع حتى يحدث أول timer interrupt. ثم يعلق النظام لأن timer interrupt handler يُ deadlock عندما يحاول طباعة نقطة. هذا السبب أننا لا نرى نقاط في الإخراج أعلاه.

عدد شرطات الفعلي يختلف بين التشغيلات لأن timer interrupt يحدث بشكل غير متزامن. هذا non-determinism هو ما يجعل الـ bugs المرتبطة بالتزامن صعبة جدًا في التصحيح.

🔗إصلاح الـ deadlock

لتجنب هذا deadlock، يمكننا تعطيل المقاطعات طالما Mutex مقفل:

// in src/vga_buffer.rs

/// Prints the given formatted string to the VGA text buffer
/// through the global `WRITER` instance.
#[doc(hidden)]
pub fn _print(args: fmt::Arguments) {
    use core::fmt::Write;
    use x86_64::instructions::interrupts;   // new

    interrupts::without_interrupts(|| {     // new
        WRITER.lock().write_fmt(args).unwrap();
    });
}

دالة without_interrupts تأخذ closure وتنفذه في بيئة خالية من المقاطعات. نستخدمها لضمان عدم حدوث interrupt طالما Mutex مقفل. عندما نشغّل نواتنا الآن، نرى أنها تستمر في العمل دون توقف. (لا نزال لا نلاحظ أي نقاط، لكن هذا لأنها تمر بسرعة كبيرة جدًا. حاول إبطاء الطباعة، مثلاً بوضع for _ in 0..10000 {} داخل loop.)

يمكننا تطبيق نفس التغيير على دالة serial printing لضمان عدم حدوث deadlocks معها أيضًا:

// in src/serial.rs

#[doc(hidden)]
pub fn _print(args: ::core::fmt::Arguments) {
    use core::fmt::Write;
    use x86_64::instructions::interrupts;       // new

    interrupts::without_interrupts(|| {         // new
        SERIAL1
            .lock()
            .write_fmt(args)
            .expect("Printing to serial failed");
    });
}

لاحظ أن تعطيل المقاطعات يجب ألا يكون حلًا عامًا. المشكلة هي أنه يزيد من worst-case interrupt latency، أي الوقت حتى يتفاعل النظام مع interrupt. لذلك، يجب تعطيل المقاطعات لفترة قصيرة جدًا فقط.

🔗إصلاح حالة السباق

إذا شغّلت cargo test، قد ترى اختبار test_println_output يفشل:

> cargo test --lib
[…]
Running 4 tests
test_breakpoint_exception...[ok]
test_println... [ok]
test_println_many... [ok]
test_println_output... [failed]

Error: panicked at 'assertion failed: `(left == right)`
  left: `'.'`,
 right: `'S'`', src/vga_buffer.rs:205:9

السبب هو race condition بين الاختبار ومعالج timer. تذكر، يبدو الاختبار كالتالي:

// in src/vga_buffer.rs

#[test_case]
fn test_println_output() {
    let s = "Some test string that fits on a single line";
    println!("{}", s);
    for (i, c) in s.chars().enumerate() {
        let screen_char = WRITER.lock().buffer.chars[BUFFER_HEIGHT - 2][i].read();
        assert_eq!(char::from(screen_char.ascii_character), c);
    }
}

الاختبار يطبع سلسلة نصية إلى VGA buffer ثم يتحقق من الإخراج بالمرور يدويًا على مصفوفة buffer_chars. تحدث race condition لأن timer interrupt handler قد يعمل بين println وقراءة أحرف الشاشة. لاحظ أن هذا ليس data race خطيرًا، الذي يمنعه Rust completely وقت التجميع. راجع Rustonomicon للتفاصيل.

لحل هذا، نحتاج إلى إبقاء WRITER مقفلة طوال مدة الاختبار، حتى لا يتمكن timer handler من كتابة . إلى الشاشة بينهما. يبدو الاختبار المُصلح كالتالي:

// in src/vga_buffer.rs

#[test_case]
fn test_println_output() {
    use core::fmt::Write;
    use x86_64::instructions::interrupts;

    let s = "Some test string that fits on a single line";
    interrupts::without_interrupts(|| {
        let mut writer = WRITER.lock();
        writeln!(writer, "\n{}", s).expect("writeln failed");
        for (i, c) in s.chars().enumerate() {
            let screen_char = writer.buffer.chars[BUFFER_HEIGHT - 2][i].read();
            assert_eq!(char::from(screen_char.ascii_character), c);
        }
    });
}

قمنا بالتغييرات التالية:

  • نبقي writer مقفلة طوال الاختبار باستخدام دالة lock() صراحة. بدلاً من println، نستخدم macro writeln الذي يسمح بالطباعة إلى writer مقفل بالفعل.
  • لتجنب deadlock آخر، نعطل المقاطعات طوال مدة الاختبار. وإلا، قد يُقاطع الاختبار بينما writer لا تزال مقفلة.
  • بما أن timer interrupt handler قد يعمل قبل الاختبار، نطبع سطرًا جديدًا إضافيًا \n قبل طباعة السلسلة s. بهذه الطريقة، نتجنب فشل الاختبار عندما يكون timer handler قد طبع بالفعل بعض أحرف . إلى السطر الحالي.

مع التغييرات أعلاه، ينجح cargo test بشكل حتمي مرة أخرى.

كان هذا race condition ضررًا بسيطًا تسبب فقط في فشل اختبار. كما يمكنك التخيل، يمكن أن تكون race conditions أخرى أصعب بكثير في التصحيح بسبب طبيعتها non-deterministic. لحسن الحظ، يمنعنا Rust من data races، وهي الفئة الأكثر خطورة من race conditions لأنها قد تسبب جميع أنواع undefined behavior، بما في ذلك انهيار النظام وتلف ذاكرة صامت.

🔗The hlt Instruction

حتى الآن، استخدمنا عبارة loop فارغة بسيطة في نهاية دوال _start و panic. هذا يجعل وحدة المعالجة المركزية تدور بلا نهاية، وبالتالي يعمل كما هو متوقع. لكنه أيضًا غير فعال جدًا، لأن وحدة المعالجة المركزية تستمر في العمل بأقصى سرعة حتى لو لم يكن هناك عمل للقيام به. يمكنك رؤية هذه المشكلة في task manager عندما تشغّل نواتك: تحتاج عملية QEMU إلى ما يقارب 100% CPU طوال الوقت.

ما نريد فعله حقًا هو إيقاف وحدة المعالجة المركزية حتى يصل interrupt التالي. هذا يسمح لوحدة المعالجة المركزية بدخول حالة نوم تستهلك طاقة أقل بكثير. تعليمة [hlt] تفعل بالضبط ذلك. لنستخدم هذه التعليمة لإنشاء loop غير محدود موفر للطاقة:

// in src/lib.rs

pub fn hlt_loop() -> ! {
    loop {
        x86_64::instructions::hlt();
    }
}

دالة instructions::hlt هي فقط thin wrapper حول تعليمة assembly. إنها آمنة لأنه لا توجد طريقة يمكنها المساس بأمان الذاكرة.

يمكننا الآن استخدام hlt_loop بدلاً من loops غير المحدودة في دوال _start و panic:

// in src/main.rs

#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    […]

    println!("It did not crash!");
    blog_os::hlt_loop();            // new
}


#[cfg(not(test))]
#[panic_handler]
fn panic(info: &PanicInfo) -> ! {
    println!("{}", info);
    blog_os::hlt_loop();            // new
}

لنحدّث lib.rs أيضًا:

// in src/lib.rs

/// Entry point for `cargo test`
#[cfg(test)]
#[unsafe(no_mangle)]
pub extern "C" fn _start() -> ! {
    init();
    test_main();
    hlt_loop();         // new
}

pub fn test_panic_handler(info: &PanicInfo) -> ! {
    serial_println!("[failed]\n");
    serial_println!("Error: {}\n", info);
    exit_qemu(QemuExitCode::Failed);
    hlt_loop();         // new
}

عندما نشغّل نواتنا الآن في QEMU، نرى استخدام CPU أقل بكثير.

🔗Keyboard Input

الآن بعد أن أصبحنا قادرين على معالجة interrupts من الأجهزة الخارجية، أخيرًا يمكننا إضافة دعم keyboard input. سيسمح لنا هذا بالتفاعل مع نواتنا لأول مرة.

مثل hardware timer، keyboard controller مُفعّل افتراضيًا بالفعل. لذلك عندما تضغط على مفتاح، يرسل keyboard controller interrupt إلى PIC، الذي يحوله إلى وحدة المعالجة المركزية. يبحث وحدة المعالجة مركزية عن دالة معالجة في IDT لكن entry المقابل فارغ. لذلك، تحدث double fault.

لنضيف دالة معالجة لـ keyboard interrupt. إنها مشابهة جدًا لتعريف معالج timer interrupt؛ تستخدم فقط رقم interrupt مختلف:

// in src/interrupts.rs

#[derive(Debug, Clone, Copy)]
#[repr(u8)]
pub enum InterruptIndex {
    Timer = PIC_1_OFFSET,
    Keyboard, // new
}

lazy_static! {
    static ref IDT: InterruptDescriptorTable = {
        let mut idt = InterruptDescriptorTable::new();
        idt.breakpoint.set_handler_fn(breakpoint_handler);
        […]
        // new
        idt[InterruptIndex::Keyboard.as_usize()]
            .set_handler_fn(keyboard_interrupt_handler);

        idt
    };
}

extern "x86-interrupt" fn keyboard_interrupt_handler(
    _stack_frame: InterruptStackFrame)
{
    print!("k");

    unsafe {
        PICS.lock()
            .notify_end_of_interrupt(InterruptIndex::Keyboard.as_u8());
    }
}

كما نرى من الرسم أعلاه، يستخدم keyboard السطر 1 من primary PIC. هذا يعني أنه يصل إلى وحدة المعالجة المركزية كـ interrupt 33 (1 + offset 32). نضيف هذا الفهرس كـ variant Keyboard جديدة إلى enum InterruptIndex. لا نحتاج إلى تحديد القيمة صراحة، لأنها تفتراضيًا القيمة السابقة زائد واحد، وهو أيضًا 33. في interrupt handler، نطبع k ونرسل end of interrupt signal إلى interrupt controller.

الآن نرى أن k تظهر على الشاشة عندما نضغط مفتاحًا. ومع ذلك، هذا يعمل فقط لأول مفتاح نضغطه. حتى لو استمررنا في الضغط على المفاتيح، لا تظهر المزيد من ks على الشاشة. هذا لأن keyboard controller لن يرسل interrupt آخر حتى نقرأ ما يسمى scancode للمفتاح المضغوط.

🔗Reading the Scancodes

لاكتشاف أي مفتاح ضُغط، نحتاج إلى الاستعلام من keyboard controller. نفعل ذلك بقراءة data port لـ PS/2 controller، الذي هو I/O port برقم 0x60:

// in src/interrupts.rs

extern "x86-interrupt" fn keyboard_interrupt_handler(
    _stack_frame: InterruptStackFrame)
{
    use x86_64::instructions::port::Port;

    let mut port = Port::new(0x60);
    let scancode: u8 = unsafe { port.read() };
    print!("{}", scancode);

    unsafe {
        PICS.lock()
            .notify_end_of_interrupt(InterruptIndex::Keyboard.as_u8());
    }
}

نستخدم نوع Port من مكتبة x86_64 لقراءة بايت من data port للوحة المفاتيح. هذا البايت يسمى scancode ويمثل ضغط/إطلاق المفتاح. لا نفعل أي شيء بالـ scancode بعد، سوى طباعته على الشاشة:

QEMU printing scancodes to the screen when keys are pressed

يُظهر الصورة أعلاني أكتب “123” ببطء. نرى أن المفاتيح المجاورة لها scancodes متجاورة وأن الضغط على مفتاح يسبب scancode مختلف عن إطلاقه. لكن كيف نترجم scancodes إلى أفعال المفاتيح الفعلية بالضبط؟

🔗Interpreting the Scancodes

هناك ثلاثة معايير مختلفة لتعيين scancodes إلى المفاتيح، ما يسمى scancode sets. الثلاثة جميعها تعود إلى keyboards أجهزة IBM المبكرة: IBM XT و IBM 3270 PC و IBM AT. لحسن الحظ، لم تستمر أجهزة الكمبيوتر اللاحقة في اتجاه تحديد scancode sets جديدة، بل حاكت المجموعات الموجودة ووسعتها. اليوم، يمكن تكوين معظم keyboards لمحاكاة أي من المجموعات الثلاث.

افتراضيًا، تحاكي PS/2 keyboards scancode set 1 (“XT”). في هذه المجموعة، البتات السبعة الدنيا من بايت scancode تحدد المفتاح، والبت الأكثر أهمية يحدد ما إذا كان ضغطًا (“0”) أو إطلاقًا (“1”). المفاتيح التي لم تكن موجودة على keyboard IBM XT الأصلي، مثل مفتاح Enter على لوحة الأرقام، تُولّد scancodeين متتاليين: بايت escape 0xe0 ثم بايت يمثل المفتاح. لقائمة جميع scancodes set 1 ومفاتيحها المقابلة، راجع OSDev Wiki.

لترجمة scancodes إلى المفاتيح، يمكننا استخدام عبارة match:

// in src/interrupts.rs

extern "x86-interrupt" fn keyboard_interrupt_handler(
    _stack_frame: InterruptStackFrame)
{
    use x86_64::instructions::port::Port;

    let mut port = Port::new(0x60);
    let scancode: u8 = unsafe { port.read() };

    // new
    let key = match scancode {
        0x02 => Some('1'),
        0x03 => Some('2'),
        0x04 => Some('3'),
        0x05 => Some('4'),
        0x06 => Some('5'),
        0x07 => Some('6'),
        0x08 => Some('7'),
        0x09 => Some('8'),
        0x0a => Some('9'),
        0x0b => Some('0'),
        _ => None,
    };
    if let Some(key) = key {
        print!("{}", key);
    }

    unsafe {
        PICS.lock()
            .notify_end_of_interrupt(InterruptIndex::Keyboard.as_u8());
    }
}

الكود أعلاه يترجم ضغطات مفاتيح الأرقام 0–9 ويتجاهل جميع المفاتيح الأخرى. يستخدم عبارة match لتعيين حرف أو None لكل scancode. ثم يستخدم if let لفتح الـ key الاختياري. باستخدام نفس اسم المتغير key في النمط، نقوم بـ shadow للإعلان السابق، وهو نمط شائع لفتح أنواع Option في Rust.

الآن يمكننا كتابة أرقام:

QEMU printing numbers to the screen

ترجمة المفاتيح الأخرى تعمل بنفس الطريقة. لحسن الحظ، هناك مكتبة تسمى pc-keyboard لترجمة scancodes من scancode sets 1 و 2، لذلك لا نحتاج إلى تنفيذ هذا بأنفسنا. لاستخدام المكتبة، نضيفها إلى Cargo.toml ونستوردها في lib.rs:

# in Cargo.toml

[dependencies]
pc-keyboard = "0.7.0"

الآن يمكننا استخدام هذه المكتبة لإعادة كتابة keyboard_interrupt_handler:

// in/src/interrupts.rs

extern "x86-interrupt" fn keyboard_interrupt_handler(
    _stack_frame: InterruptStackFrame)
{
    use pc_keyboard::{layouts, DecodedKey, HandleControl, Keyboard, ScancodeSet1};
    use spin::Mutex;
    use x86_64::instructions::port::Port;

    lazy_static! {
        static ref KEYBOARD: Mutex<Keyboard<layouts::Us104Key, ScancodeSet1>> =
            Mutex::new(Keyboard::new(ScancodeSet1::new(),
                layouts::Us104Key, HandleControl::Ignore)
            );
    }

    let mut keyboard = KEYBOARD.lock();
    let mut port = Port::new(0x60);

    let scancode: u8 = unsafe { port.read() };
    if let Ok(Some(key_event)) = keyboard.add_byte(scancode) {
        if let Some(key) = keyboard.process_keyevent(key_event) {
            match key {
                DecodedKey::Unicode(character) => print!("{}", character),
                DecodedKey::RawKey(key) => print!("{:?}", key),
            }
        }
    }

    unsafe {
        PICS.lock()
            .notify_end_of_interrupt(InterruptIndex::Keyboard.as_u8());
    }
}

نستخدم macro lazy_static لإنشاء object Keyboard ثابت محمي بـ Mutex. نُهيئة Keyboard بـ US keyboard layout و scancode set 1. parameter HandleControl يسمح بتعيين ctrl+[a-z] إلى Unicode characters U+0001 إلى U+001A. لا نريد فعل ذلك، لذلك نستخدم خيار Ignore للتعامل مع ctrl كمفاتيح عادية.

في كل interrupt، نقفل Mutex، نقرأ scancode من keyboard controller، ونمرره إلى دالة add_byte، التي تترجم scancode إلى Option<KeyEvent>. يحتوي KeyEvent على المفتاح الذي تسبب في الحدث وما إذا كان حدث ضغط أو إطلاق.

لتفسير هذا key event، نمرره إلى دالة process_keyevent، التي تترجم key event إلى حرف، إذا كان ممكنًا. على سبيل المثال، تترجم حدث ضغط مفتاح A إلى حرف a صغير أو حرف A كبير، بناءً على ما إذا كان مفتاح shift مضغوطًا.

مع interrupt handler المعدّل، يمكننا الآن كتابة نص:

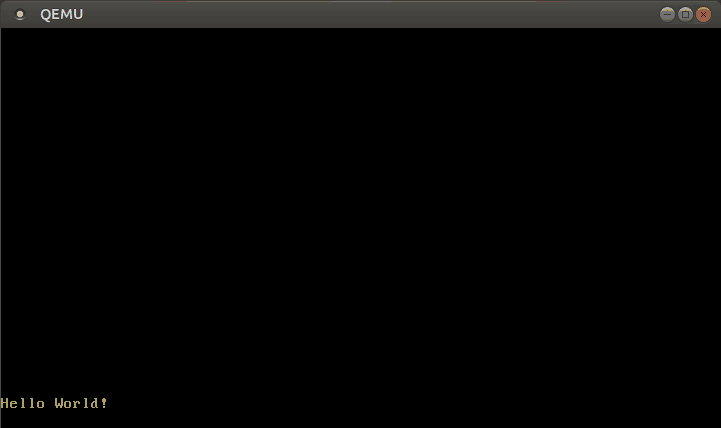

Typing “Hello World” in QEMU

🔗Configuring the Keyboard

من الممكن تكوين بعض جوانب PS/2 keyboard، على سبيل المثال، أي scancode set يجب أن تستخدم. لن نغطيه هنا لأن المقال طويل بما فيه الكفاية بالفعل، لكن OSDev Wiki لديه نظرة عامة على [أوامر التكوين الممكنة].

🔗Summary

شرح هذا المقال كيفية تفعيل ومعالجة external interrupts. تعلمنا عن 8259 PIC و تخطيطه primary/secondary، و إعادة تعيين interrupt numbers، و إشارة “end of interrupt”. نفذنا معالجين لـ hardware timer و keyboard وتعلمنا عن تعليمة hlt التي توقف وحدة المعالجة المركزية حتى interrupt التالي.

الآن نحن قادرون على التفاعل مع نواتنا ولدينا بعض building blocks الأساسية لإنشاء shell بسيطة أو ألعاب بسيطة.

🔗What’s next?

timer interrupts ضرورية لنظام التشغيل لأنها توفر طريقة لمقاطعة العملية الجارية بشكل دوري وترك النواة تستعيد التحكم. يمكن للنواة بعد ذلك التبديل إلى عملية مختلفة وإنشاء وهم عمليات متعددة تعمل بالتوازي.

لكن قبل أن ننشئ عمليات أو threads، نحتاج إلى طريقة لتخصيص ذاكرة لها. المقالات التالية ستستكشف إدارة الذاكرة لتوفير building block الأساسية هذه.

ادعمني

إنشاء وصيانة هذه المدونة والمكتبات المرتبطة بها يتطلب جهدًا كبيرًا، لكنني أستمتع حقًا بذلك. بدعمك لي، يمكنني تخصيص وقت أكثر لإنشاء محتوى جديد وميزات جديدة والصيانة المستمرة. أفضل طريقة لدعمي هي رعايتي على GitHub. شكرًا لك!

التعليقات

هل لديك مشكلة، أو تريد مشاركة ملاحظات، أو مناقشة أفكار إضافية؟ لا تتردد في ترك تعليق هنا! يرجى الالتزام باللغة الإنجليزية واتباع مدونة سلوك Rust. يتم ربط هذا الخيط من التعليقات مباشرة بـ نقاش على GitHub، لذا يمكنك التعليق هناك أيضًا إذا أردت.

Instead of authenticating the giscus application, you can also comment directly on GitHub.

يفضل كتابة التعليقات باللغة الإنجليزية إن أمكن.
